1999SDI-XXXG-5A серия

розетки прямые четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм

1999SDI-XXXG-5A серия, розетки прямые четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

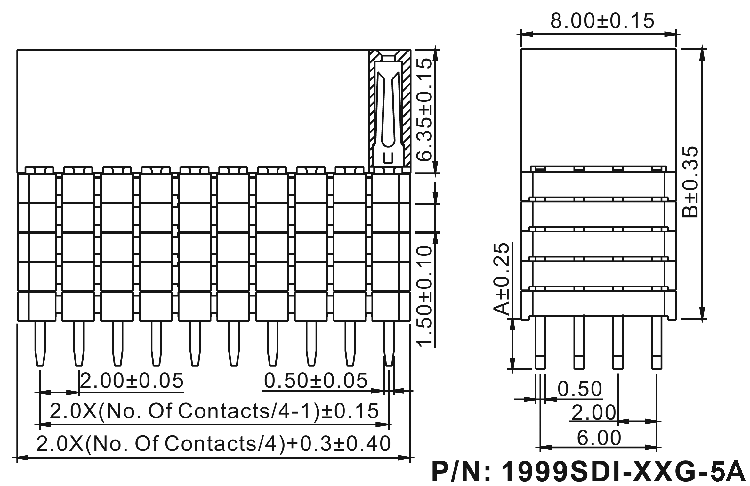

Чертеж
1999SDI-XXXG-5A серия, розетки прямые четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

1999 SDI - 008 G - 5A
1 2   3 4   5

1) серия:
     1999
2) изолятор:
     SDI: прямой с двойным изолятором
3) количество контактов (8...160):
     008: 8 контактов
     012: 12 контактов
     xxx: ...
     160: 160 контактов
4) покрытие:
     G: золочение
5) код высоты изолятора B и длины выводов A (мм):
     1A: A=2,3, B=7,85
     3A: A=2,3, B=10,85
     5A: A=2,3, B=13,85
     2B: A=3,8, B=9,35
     4B: A=3,8, B=12,35

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
69946 1999SDI-008G-5A 8
69947 1999SDI-012G-5A 12
69948 1999SDI-016G-5A 16
69949 1999SDI-020G-5A 20
69950 1999SDI-024G-5A 24
69951 1999SDI-028G-5A 28
69952 1999SDI-032G-5A 32
69953 1999SDI-036G-5A 36
69954 1999SDI-040G-5A 40
69955 1999SDI-044G-5A 44
69956 1999SDI-048G-5A 48
69957 1999SDI-052G-5A 52
69958 1999SDI-056G-5A 56
69959 1999SDI-060G-5A 60
69960 1999SDI-064G-5A 64
69961 1999SDI-068G-5A 68
69962 1999SDI-072G-5A 72
69963 1999SDI-076G-5A 76
69964 1999SDI-080G-5A 80
69965 1999SDI-084G-5A 84

Код
товара
Марка количество
контактов
69966 1999SDI-088G-5A 88
69967 1999SDI-092G-5A 92
69968 1999SDI-096G-5A 96
69969 1999SDI-100G-5A 100
69970 1999SDI-104G-5A 104
69971 1999SDI-108G-5A 108
69972 1999SDI-112G-5A 112
69973 1999SDI-116G-5A 116
69974 1999SDI-120G-5A 120
69975 1999SDI-124G-5A 124
69976 1999SDI-128G-5A 128
69977 1999SDI-132G-5A 132
69978 1999SDI-136G-5A 136
69979 1999SDI-140G-5A 140
69980 1999SDI-144G-5A 144
69981 1999SDI-148G-5A 148
69982 1999SDI-152G-5A 152
69983 1999SDI-156G-5A 156
69984 1999SDI-160G-5A 160

1999SDI-XXXG-5A серия, розетки прямые четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

Макет печатной платы
