Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм

1999SDI-XXXG-2B серия

розетки прямые четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм

1999SDI-XXXG-2B серия, розетки прямые четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

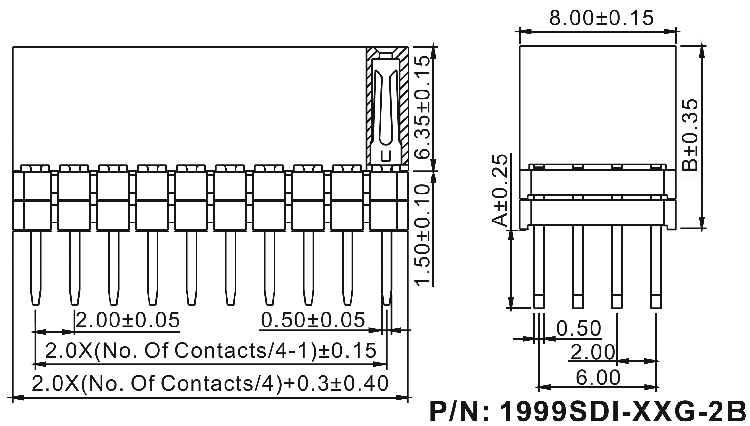

Чертеж
1999SDI-XXXG-2B серия, розетки прямые четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

1999 SDI - 008 G - 2B
1 2   3 4   5

1) серия:
     1999
2) изолятор:
     SDI: прямой с двойным изолятором
3) количество контактов (8...160):
     008: 8 контактов
     012: 12 контактов
     xxx: ...
     160: 160 контактов
4) покрытие:
     G: золочение
5) код высоты изолятора B и длины выводов A (мм):
     1A: A=2,3, B=7,85
     3A: A=2,3, B=10,85
     5A: A=2,3, B=13,85
     2B: A=3,8, B=9,35
     4B: A=3,8, B=12,35

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
69985 1999SDI-008G-2B 8
69986 1999SDI-012G-2B 12
69987 1999SDI-016G-2B 16
69988 1999SDI-020G-2B 20
69989 1999SDI-024G-2B 24
69990 1999SDI-028G-2B 28
69991 1999SDI-032G-2B 32
69992 1999SDI-036G-2B 36
69993 1999SDI-040G-2B 40
69994 1999SDI-044G-2B 44
69995 1999SDI-048G-2B 48
69996 1999SDI-052G-2B 52
69997 1999SDI-056G-2B 56
69998 1999SDI-060G-2B 60
69999 1999SDI-064G-2B 64
70000 1999SDI-068G-2B 68
70001 1999SDI-072G-2B 72
70002 1999SDI-076G-2B 76
70003 1999SDI-080G-2B 80
70004 1999SDI-084G-2B 84

Код
товара
Марка количество
контактов
70005 1999SDI-088G-2B 88
70006 1999SDI-092G-2B 92
70007 1999SDI-096G-2B 96
70008 1999SDI-100G-2B 100
70009 1999SDI-104G-2B 104
70010 1999SDI-108G-2B 108
70011 1999SDI-112G-2B 112
70012 1999SDI-116G-2B 116
70013 1999SDI-120G-2B 120
70014 1999SDI-124G-2B 124
70015 1999SDI-128G-2B 128
70016 1999SDI-132G-2B 132
70017 1999SDI-136G-2B 136
70018 1999SDI-140G-2B 140
70019 1999SDI-144G-2B 144
70020 1999SDI-148G-2B 148
70021 1999SDI-152G-2B 152
70022 1999SDI-156G-2B 156
70023 1999SDI-160G-2B 160

1999SDI-XXXG-2B серия, розетки прямые четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

Макет печатной платы
