Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм

1999PDI-XXXG-H15-2660 серия

вилки штыревые открытые прямые с двойным изолятором четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм

1999PDI-XXXG-H15-2660 серия, вилки штыревые открытые прямые с двойным изолятором четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

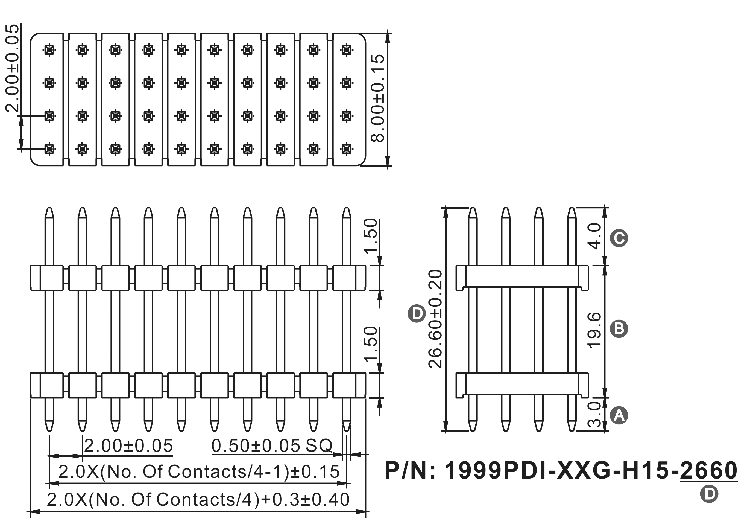

Чертеж
1999PDI-XXXG-H15-2660 серия, вилки штыревые открытые прямые с двойным изолятором четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

1999 PDI - 008 G - H15 - 2660
1 2   3 4   5   6

1) серия:
     1999
2) изолятор:
     PDI: прямой с двойным изолятором
3) количество контактов (8...160):
     008: 8 контактов
     012: 12 контактов
     xxx: ...
     160: 160 контактов
4) покрытие:
     G: золочение
     T: лужение
5) высота изолятора в десятых долях мм:
     H15: 1,5 мм
6) размер D в сотых долях мм (стандарт 2660):
     2660: 26,6 мм

Вилки штыревые открытые прямые с двойным изолятором четырехрядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 4x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 4, 8, 12... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
