Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм

2209SDI-XXG-2B серия

розетки прямые однорядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0 мм

2209SDI-XXG-2B серия, розетки прямые однорядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

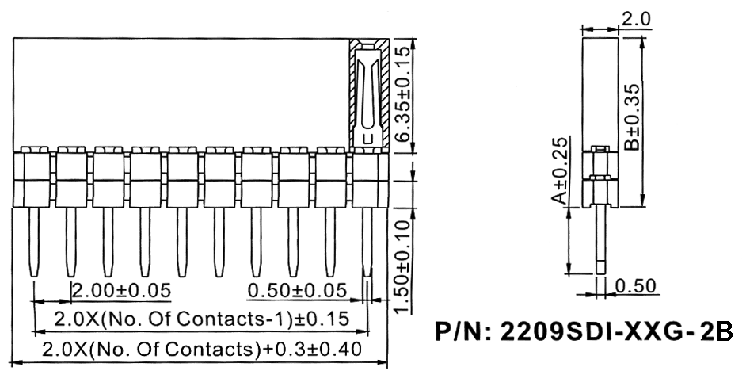

Чертеж

2209	SDI	-	02	G	-	2B
1	2		3	4		5

1) серия:
     2209
2) изолятор:
     SDI: прямой с двойным изолятором
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
5) код высоты изолятора B и длины выводов A:
     1A: A=2,3, B=7,75
     3A: A=2,3, B=10,85
     5A: A=2,3, B=13,85
     2B: A=3,8, B=9,35
     4B: A=3,8, B=12,35

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
70648	2209SDI-02G-2B	2
70649	2209SDI-03G-2B	3
70650	2209SDI-04G-2B	4
70651	2209SDI-05G-2B	5
70652	2209SDI-06G-2B	6
70653	2209SDI-07G-2B	7
70654	2209SDI-08G-2B	8
70655	2209SDI-09G-2B	9
70656	2209SDI-10G-2B	10
70657	2209SDI-11G-2B	11
70658	2209SDI-12G-2B	12
70659	2209SDI-13G-2B	13
70660	2209SDI-14G-2B	14
70661	2209SDI-15G-2B	15
70662	2209SDI-16G-2B	16
70663	2209SDI-17G-2B	17
70664	2209SDI-18G-2B	18
70665	2209SDI-19G-2B	19
70666	2209SDI-20G-2B	20
70667	2209SDI-21G-2B	21

Код товара	Марка	количество контактов
70668	2209SDI-22G-2B	22
70669	2209SDI-23G-2B	23
70670	2209SDI-24G-2B	24
70671	2209SDI-25G-2B	25
70672	2209SDI-26G-2B	26
70673	2209SDI-27G-2B	27
70674	2209SDI-28G-2B	28
70675	2209SDI-29G-2B	29
70676	2209SDI-30G-2B	30
70677	2209SDI-31G-2B	31
70678	2209SDI-32G-2B	32
70679	2209SDI-33G-2B	33
70680	2209SDI-34G-2B	34
70681	2209SDI-35G-2B	35
70682	2209SDI-36G-2B	36
70683	2209SDI-37G-2B	37
70684	2209SDI-38G-2B	38
70685	2209SDI-39G-2B	39
70686	2209SDI-40G-2B	40

Макет печатной платы
