Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм

2209SDI-XXG-3A серия

розетки прямые однорядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0 мм

2209SDI-XXG-3A серия, розетки прямые однорядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

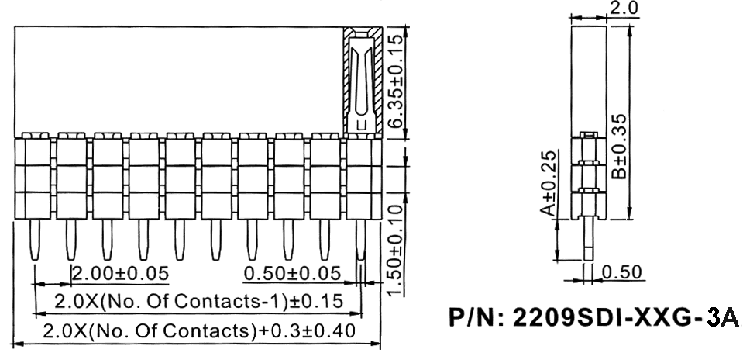

Чертеж

2209	SDI	-	02	G	-	3A
1	2		3	4		5

1) серия:
     2209
2) изолятор:
     SDI: прямой с двойным изолятором
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
5) код высоты изолятора B и длины выводов A:
     1A: A=2,3, B=7,75
     3A: A=2,3, B=10,85
     5A: A=2,3, B=13,85
     2B: A=3,8, B=9,35
     4B: A=3,8, B=12,35

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
70687	2209SDI-02G-3A	2
70688	2209SDI-03G-3A	3
70689	2209SDI-04G-3A	4
70690	2209SDI-05G-3A	5
70691	2209SDI-06G-3A	6
70692	2209SDI-07G-3A	7
70693	2209SDI-08G-3A	8
70694	2209SDI-09G-3A	9
70695	2209SDI-10G-3A	10
70696	2209SDI-11G-3A	11
70697	2209SDI-12G-3A	12
70698	2209SDI-13G-3A	13
70699	2209SDI-14G-3A	14
70700	2209SDI-15G-3A	15
70701	2209SDI-16G-3A	16
70702	2209SDI-17G-3A	17
70703	2209SDI-18G-3A	18
70704	2209SDI-19G-3A	19
70705	2209SDI-20G-3A	20
70706	2209SDI-21G-3A	21

Код товара	Марка	количество контактов
70707	2209SDI-22G-3A	22
70708	2209SDI-23G-3A	23
70709	2209SDI-24G-3A	24
70710	2209SDI-25G-3A	25
70711	2209SDI-26G-3A	26
70712	2209SDI-27G-3A	27
70713	2209SDI-28G-3A	28
70714	2209SDI-29G-3A	29
70715	2209SDI-30G-3A	30
70716	2209SDI-31G-3A	31
70717	2209SDI-32G-3A	32
70718	2209SDI-33G-3A	33
70719	2209SDI-34G-3A	34
70720	2209SDI-35G-3A	35
70721	2209SDI-36G-3A	36
70722	2209SDI-37G-3A	37
70723	2209SDI-38G-3A	38
70724	2209SDI-39G-3A	39
70725	2209SDI-40G-3A	40

Макет печатной платы

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
