2207SDI-XXG-4B серия

розетки прямые двухрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм

2207SDI-XXG-4B серия, розетки прямые двухрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

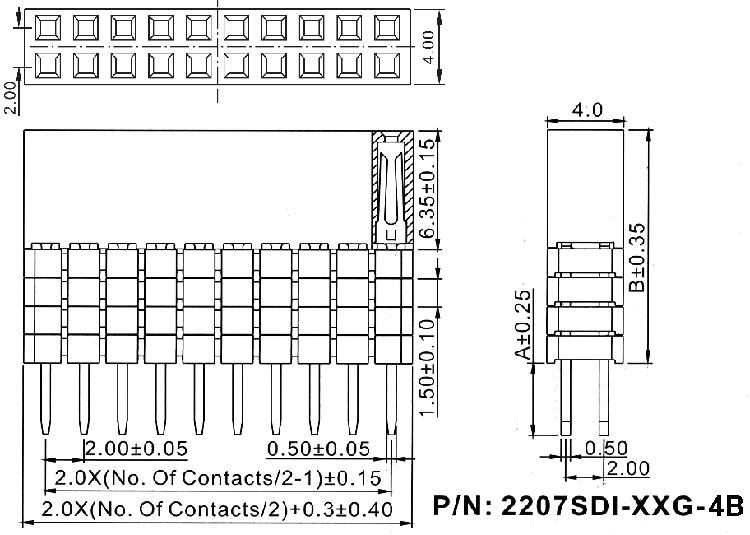

Чертеж
2207SDI-XXG-4B серия, розетки прямые двухрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

2207 SDI - 04 G - 4B
1 2   3 4   5

1) серия:
     2207
2) изолятор:
     SDI: прямой с двойным изолятором
3) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     06: 6 контакта
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
5) код высоты изолятора B и длины выводов A (мм):
     1A: A=2,3, B=7,85
     3A: A=2,3, B=10,85
     5A: A=2,3, B=13,85
     2B: A=3,8, B=9,35
     4B: A=3,8, B=12,35

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
70492 2207SDI-04G-4B 4
70493 2207SDI-06G-4B 6
70494 2207SDI-08G-4B 8
70495 2207SDI-10G-4B 10
70496 2207SDI-12G-4B 12
70497 2207SDI-14G-4B 14
70498 2207SDI-16G-4B 16
70499 2207SDI-18G-4B 18
70500 2207SDI-20G-4B 20
70501 2207SDI-22G-4B 22
70502 2207SDI-24G-4B 24
70503 2207SDI-26G-4B 26
70504 2207SDI-28G-4B 28
70505 2207SDI-30G-4B 30
70506 2207SDI-32G-4B 32
70507 2207SDI-34G-4B 34
70508 2207SDI-36G-4B 36
70509 2207SDI-38G-4B 38
70510 2207SDI-40G-4B 40
70511 2207SDI-42G-4B 42

Код
товара
Марка количество
контактов
70512 2207SDI-44G-4B 44
70513 2207SDI-46G-4B 46
70514 2207SDI-48G-4B 48
70515 2207SDI-50G-4B 50
70516 2207SDI-52G-4B 52
70517 2207SDI-54G-4B 54
70518 2207SDI-56G-4B 56
70519 2207SDI-58G-4B 58
70520 2207SDI-60G-4B 60
70521 2207SDI-62G-4B 62
70522 2207SDI-64G-4B 64
70523 2207SDI-66G-4B 66
70524 2207SDI-68G-4B 68
70525 2207SDI-70G-4B 70
70526 2207SDI-72G-4B 72
70527 2207SDI-74G-4B 74
70528 2207SDI-76G-4B 76
70529 2207SDI-78G-4B 78
70530 2207SDI-80G-4B 80

2207SDI-XXG-4B серия, розетки прямые двухрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

Макет печатной платы
