Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм

2207SDI-XXG-5A серия

розетки прямые двухрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм

2207SDI-XXG-5A серия, розетки прямые двухрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

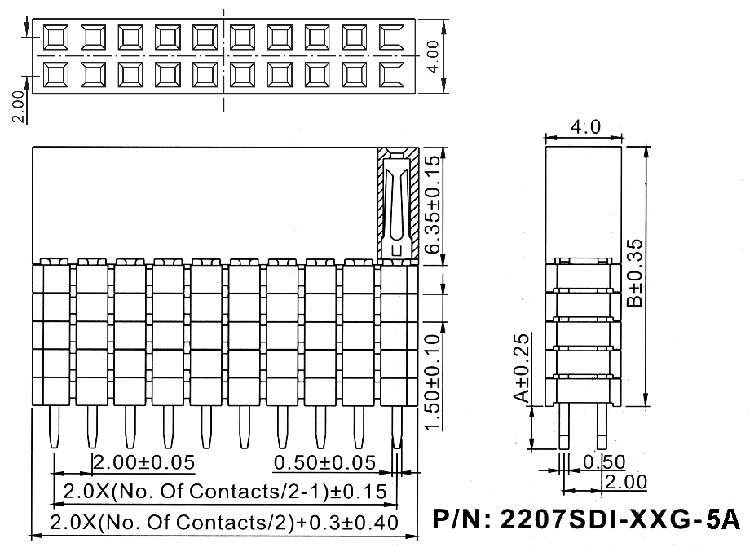

Чертеж

2207	SDI	-	04	G	-	5A
1	2		3	4		5

1) серия:
     2207
2) изолятор:
     SDI: прямой с двойным изолятором
3) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     06: 6 контакта
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
5) код высоты изолятора B и длины выводов A (мм):
     1A: A=2,3, B=7,85
     3A: A=2,3, B=10,85
     5A: A=2,3, B=13,85
     2B: A=3,8, B=9,35
     4B: A=3,8, B=12,35

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
70531	2207SDI-04G-5A	4
70532	2207SDI-06G-5A	6
70533	2207SDI-08G-5A	8
70534	2207SDI-10G-5A	10
70535	2207SDI-12G-5A	12
70536	2207SDI-14G-5A	14
70537	2207SDI-16G-5A	16
70538	2207SDI-18G-5A	18
70539	2207SDI-20G-5A	20
70540	2207SDI-22G-5A	22
70541	2207SDI-24G-5A	24
70542	2207SDI-26G-5A	26
70543	2207SDI-28G-5A	28
70544	2207SDI-30G-5A	30
70545	2207SDI-32G-5A	32
70546	2207SDI-34G-5A	34
70547	2207SDI-36G-5A	36
70548	2207SDI-38G-5A	38
70549	2207SDI-40G-5A	40
70550	2207SDI-42G-5A	42

Код товара	Марка	количество контактов
70551	2207SDI-44G-5A	44
70552	2207SDI-46G-5A	46
70553	2207SDI-48G-5A	48
70554	2207SDI-50G-5A	50
70555	2207SDI-52G-5A	52
70556	2207SDI-54G-5A	54
70557	2207SDI-56G-5A	56
70558	2207SDI-58G-5A	58
70559	2207SDI-60G-5A	60
70560	2207SDI-62G-5A	62
70561	2207SDI-64G-5A	64
70562	2207SDI-66G-5A	66
70563	2207SDI-68G-5A	68
70564	2207SDI-70G-5A	70
70565	2207SDI-72G-5A	72
70566	2207SDI-74G-5A	74
70567	2207SDI-76G-5A	76
70568	2207SDI-78G-5A	78
70569	2207SDI-80G-5A	80

Макет печатной платы
