Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм

2203SDI-XXXG-935 серия

розетки прямые трехрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм

2203SDI-XXXG-935 серия, розетки прямые трехрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

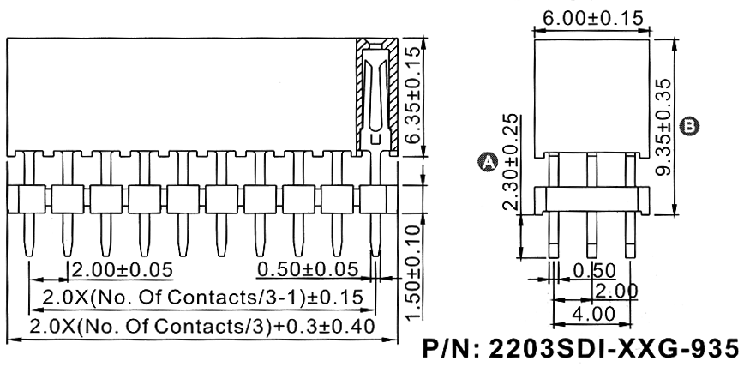

Чертеж
2203SDI-XXXG-935 серия, розетки прямые трехрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

2203 SDI - 006 G - 935
1 2   3 4   5

1) серия:
     2203
2) изолятор:
     SDI: прямой с двойным изолятором
3) количество контактов (6...120):
     006: 6 контактов
     009: 9 контактов
     xxx: ...
     120: 120 контактов
4) покрытие:
     G: золочение
5) высота изолятора в сотых долях мм:
     935: 9,35 мм

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
70336 2203SDI-006G-935 6
70337 2203SDI-009G-935 9
70338 2203SDI-012G-935 12
70339 2203SDI-015G-935 15
70340 2203SDI-018G-935 18
70341 2203SDI-021G-935 21
70342 2203SDI-024G-935 24
70343 2203SDI-027G-935 27
70344 2203SDI-030G-935 30
70345 2203SDI-033G-935 33
70346 2203SDI-036G-935 36
70347 2203SDI-039G-935 39
70348 2203SDI-042G-935 42
70349 2203SDI-045G-935 45
70350 2203SDI-048G-935 48
70351 2203SDI-051G-935 51
70352 2203SDI-054G-935 54
70353 2203SDI-057G-935 57
70354 2203SDI-060G-935 60
70355 2203SDI-063G-935 63

Код
товара
Марка количество
контактов
70356 2203SDI-066G-935 66
70357 2203SDI-069G-935 69
70358 2203SDI-072G-935 72
70359 2203SDI-075G-935 75
70360 2203SDI-078G-935 78
70361 2203SDI-081G-935 81
70362 2203SDI-084G-935 84
70363 2203SDI-087G-935 87
70364 2203SDI-090G-935 90
70365 2203SDI-093G-935 93
70366 2203SDI-096G-935 96
70367 2203SDI-099G-935 99
70368 2203SDI-102G-935 102
70369 2203SDI-105G-935 105
70370 2203SDI-108G-935 108
70371 2203SDI-111G-935 111
70372 2203SDI-114G-935 114
70373 2203SDI-117G-935 117
70374 2203SDI-120G-935 120

2203SDI-XXXG-935 серия, розетки прямые трехрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

Макет печатной платы
