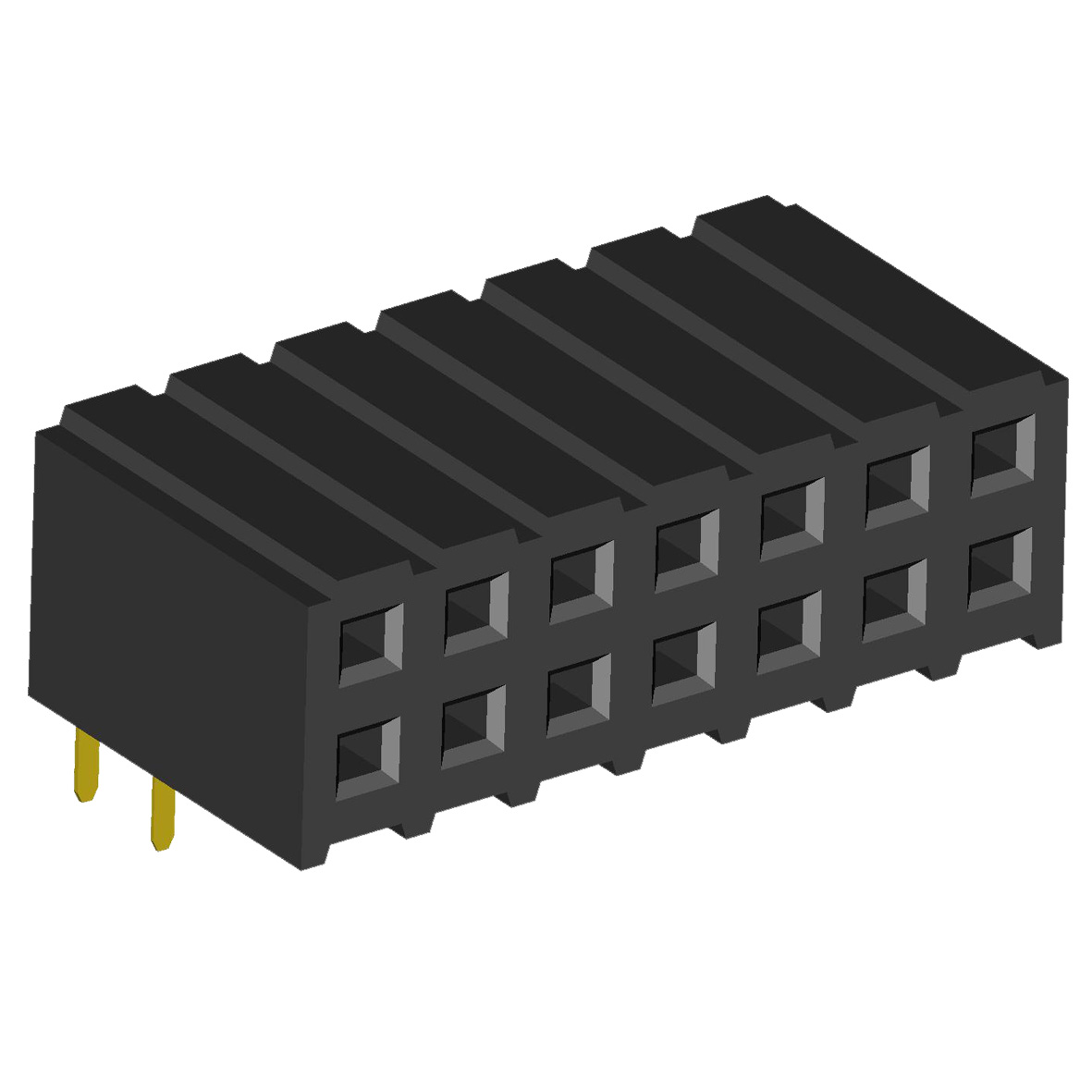

2207R-XXG (PBD2-XXR) серия

розетки угловые двухрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм

2207R-XXG (PBD2-XXR) серия, розетки угловые двухрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

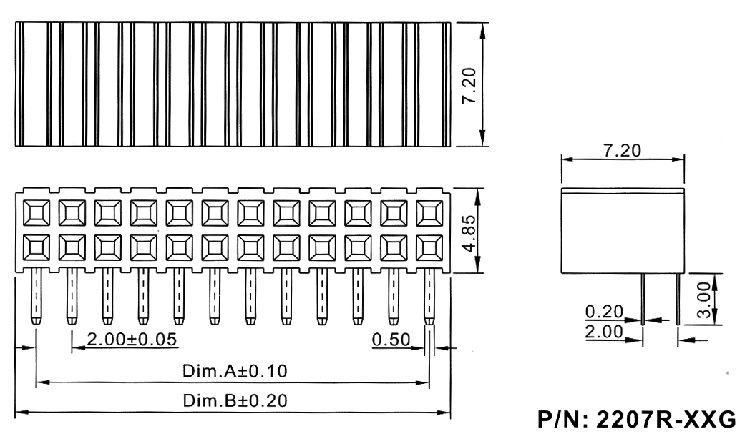

Чертеж
2207R-XXG (PBD2-XXR) серия, розетки угловые двухрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

2207 R - 04 G
1 2   3 4

1) серия:
     2207
2) изолятор:
     R: угловой
3) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     06: 6 контактов
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
65975 2207R-04G (PBD2-04R) 4
65976 2207R-06G (PBD2-06R) 6
65977 2207R-08G (PBD2-08R) 8
65978 2207R-10G (PBD2-10R) 10
65979 2207R-12G (PBD2-12R) 12
60258 2207R-14G (PBD2-14R) 14
65980 2207R-16G (PBD2-16R) 16
65981 2207R-18G (PBD2-18R) 18
19157 2207R-20G (PBD2-20R) 20
65982 2207R-22G (PBD2-22R) 22
65983 2207R-24G (PBD2-24R) 24
65984 2207R-26G (PBD2-26R) 26
65985 2207R-28G (PBD2-28R) 28
65986 2207R-30G (PBD2-30R) 30
65987 2207R-32G (PBD2-32R) 32
65988 2207R-34G (PBD2-34R) 34
65989 2207R-36G (PBD2-36R) 36
65990 2207R-38G (PBD2-38R) 38
65991 2207R-40G (PBD2-40R) 40
65992 2207R-42G (PBD2-42R) 42

Код
товара
Марка количество
контактов
22265 2207R-44G (PBD2-44R) 44
65993 2207R-46G (PBD2-46R) 46
65994 2207R-48G (PBD2-48R) 48
65995 2207R-50G (PBD2-50R) 50
65996 2207R-52G (PBD2-52R) 52
65997 2207R-54G (PBD2-54R) 54
65998 2207R-56G (PBD2-56R) 56
65999 2207R-58G (PBD2-58R) 58
66000 2207R-60G (PBD2-60R) 60
66001 2207R-62G (PBD2-62R) 62
66002 2207R-64G (PBD2-64R) 64
66003 2207R-66G (PBD2-66R) 66
66004 2207R-68G (PBD2-68R) 68
66005 2207R-70G (PBD2-70R) 70
66006 2207R-72G (PBD2-72R) 72
66007 2207R-74G (PBD2-74R) 74
66008 2207R-76G (PBD2-76R) 76
66009 2207R-78G (PBD2-78R) 78
66010 2207R-80G (PBD2-80R) 80

2207R-XXG (PBD2-XXR) серия, розетки угловые двухрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

Макет печатной платы
