Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм

2207SM-XXG-45-PG серия

розетки прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм

2207SM-XXG-45-PG серия, розетки прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

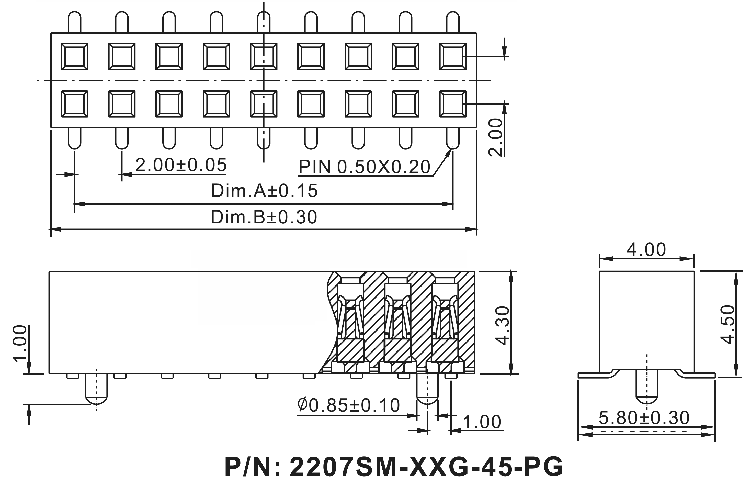

Чертеж
2207SM-XXG-45-PG серия, розетки прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

2207 SM - 04 G - 45 - PG
1 2   3 4   5   6

1) серия:
     2207
2) изолятор:
     SM: для поверхностного монтажа
3) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     06: 6 контактов
     xx: ...
     80: 80 контактов
4) покрытие:
     G: частичное золочение
5) высота в десятых долях мм = 4,5 мм:
     45
6) направляющие в плату:
     PG

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
64740 2207SM-04G-45-PG (2x2) 4
64741 2207SM-06G-45-PG (2x3) 6
64742 2207SM-08G-45-PG (2x4) 8
64743 2207SM-10G-45-PG (2x5) 10
64744 2207SM-12G-45-PG (2x6) 12
64745 2207SM-14G-45-PG (2x7) 14
64746 2207SM-16G-45-PG (2x8) 16
64747 2207SM-18G-45-PG (2x9) 18
64748 2207SM-20G-45-PG (2x10) 20
64749 2207SM-22G-45-PG (2x11) 22
64750 2207SM-24G-45-PG (2x12) 24
64751 2207SM-26G-45-PG (2x13) 26
64752 2207SM-28G-45-PG (2x14) 28
64753 2207SM-30G-45-PG (2x15) 30
64754 2207SM-32G-45-PG (2x16) 32
64755 2207SM-34G-45-PG (2x17) 34
64756 2207SM-36G-45-PG (2x18) 36
64757 2207SM-38G-45-PG (2x19) 38
64758 2207SM-40G-45-PG (2x20) 40
64759 2207SM-42G-45-PG (2x21) 42

Код
товара
Марка количество
контактов
64760 2207SM-44G-45-PG (2x22) 44
64761 2207SM-46G-45-PG (2x23) 46
64762 2207SM-48G-45-PG (2x24) 48
64763 2207SM-50G-45-PG (2x25) 50
64764 2207SM-52G-45-PG (2x26) 52
64765 2207SM-54G-45-PG (2x27) 54
64766 2207SM-56G-45-PG (2x28) 56
64767 2207SM-58G-45-PG (2x29) 58
64768 2207SM-60G-45-PG (2x30) 60
64769 2207SM-62G-45-PG (2x31) 62
64770 2207SM-64G-45-PG (2x32) 64
64771 2207SM-66G-45-PG (2x33) 66
64772 2207SM-68G-45-PG (2x34) 68
64773 2207SM-70G-45-PG (2x35) 70
64774 2207SM-72G-45-PG (2x36) 72
64775 2207SM-74G-45-PG (2x37) 74
64776 2207SM-76G-45-PG (2x38) 76
64777 2207SM-78G-45-PG (2x39) 78
64778 2207SM-80G-45-PG (2x40) 80

2207SM-XXG-45-PG серия, розетки прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

Макет печатной платы
