2210SMDI-XXG-B1-XXXX серия

вилки штыревые открытые прямые однорядные с двойным изолятором на плату для поверхностного (SMD) монтажа, шаг 2,0 мм

2210SMDI-XXG-B1-XXXX серия, вилки штыревые открытые прямые однорядные с двойным изолятором на плату для поверхностного (SMD) монтажа, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

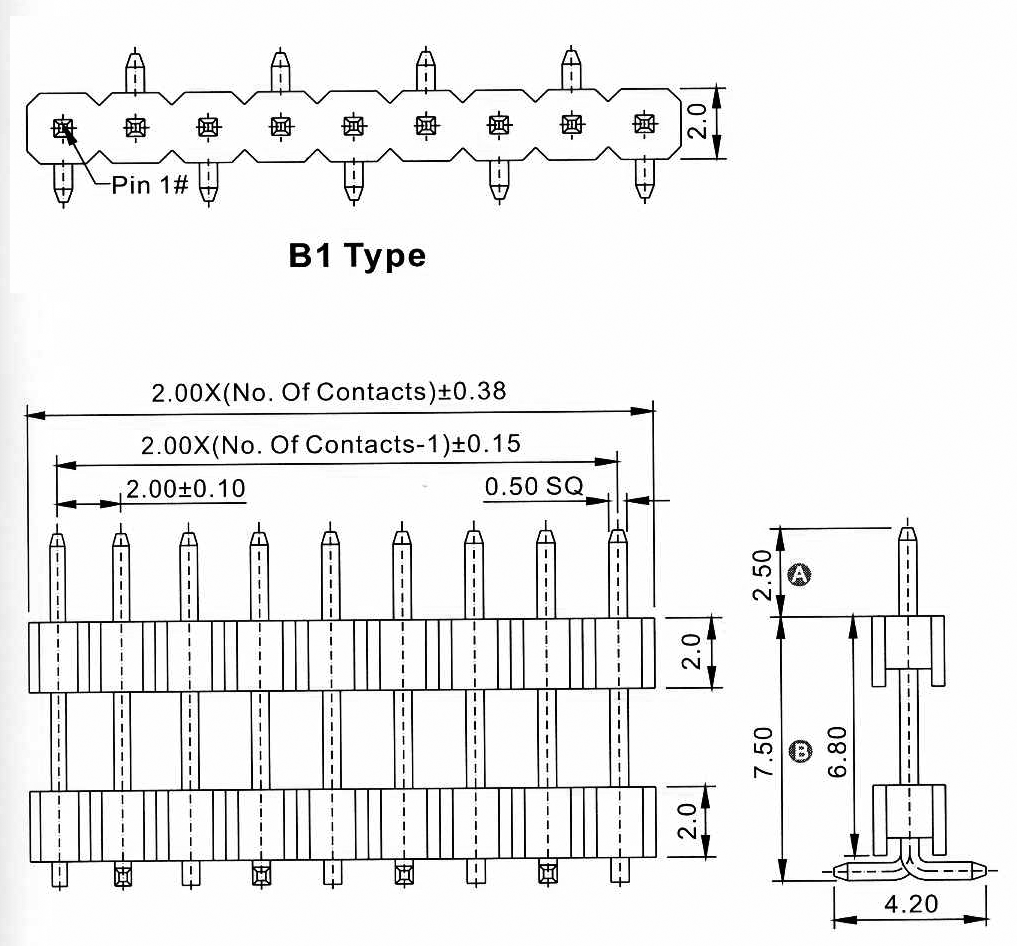

Чертеж
2210SMDI-XXG-B1-XXXX серия, вилки штыревые открытые прямые однорядные с двойным изолятором на плату для поверхностного (SMD) монтажа, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

2210 SMDI - 02 G - B1 - 2575
1 2   3 4   5   6

1) серия:
     2210
2) изолятор:
     SMDI: для поверхностного монтажа, двойной изолятор
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 03...09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
     T: лужение
5) зеркальное расположение контактов:
     B1
     B2
6) размеры A и B в десятых долях мм (если не указано, то стандарт 2575 = 2,5 и 7,5 мм):
     XXXX

Вилки штыревые открытые прямые однорядные с двойным изолятором на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
80982 2210SMDI-02G-B1-2575 2
80983 2210SMDI-03G-B1-2575 3
80984 2210SMDI-04G-B1-2575 4
80985 2210SMDI-05G-B1-2575 5
80986 2210SMDI-06G-B1-2575 6
80987 2210SMDI-07G-B1-2575 7
80988 2210SMDI-08G-B1-2575 8
80989 2210SMDI-09G-B1-2575 9
80990 2210SMDI-10G-B1-2575 10
80991 2210SMDI-11G-B1-2575 11
80992 2210SMDI-12G-B1-2575 12
80993 2210SMDI-13G-B1-2575 13
80994 2210SMDI-14G-B1-2575 14
80995 2210SMDI-15G-B1-2575 15
80996 2210SMDI-16G-B1-2575 16
80997 2210SMDI-17G-B1-2575 17
80998 2210SMDI-18G-B1-2575 18
80999 2210SMDI-19G-B1-2575 19
81000 2210SMDI-20G-B1-2575 20
81001 2210SMDI-21G-B1-2575 21

Код
товара
Марка количество
контактов
81002 2210SMDI-22G-B1-2575 22
81003 2210SMDI-23G-B1-2575 23
81004 2210SMDI-24G-B1-2575 24
81005 2210SMDI-25G-B1-2575 25
81006 2210SMDI-26G-B1-2575 26
81007 2210SMDI-27G-B1-2575 27
81008 2210SMDI-28G-B1-2575 28
81009 2210SMDI-29G-B1-2575 29
81010 2210SMDI-30G-B1-2575 30
81011 2210SMDI-31G-B1-2575 31
81012 2210SMDI-32G-B1-2575 32
81013 2210SMDI-33G-B1-2575 33
81014 2210SMDI-34G-B1-2575 34
81015 2210SMDI-35G-B1-2575 35
81016 2210SMDI-36G-B1-2575 36
81017 2210SMDI-37G-B1-2575 37
81018 2210SMDI-38G-B1-2575 38
81019 2210SMDI-39G-B1-2575 39
81020 2210SMDI-40G-B1-2575 40

2210SMDI-XXG-B1-XXXX серия, вилки штыревые открытые прямые однорядные с двойным изолятором на плату для поверхностного (SMD) монтажа, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

Макет печатной платы
