Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм

2208R-XXG-SM-XXXX серия

вилки штыревые открытые угловые двухрядные на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм

2208R-XXG-SM-XXXX серия, вилки штыревые открытые угловые двухрядные на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

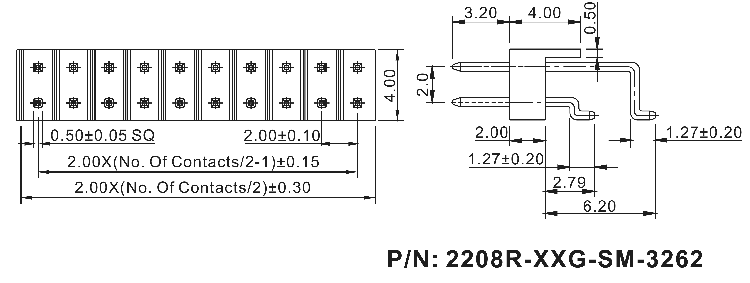

Чертеж
2208R-XXG-SM-XXXX серия, вилки штыревые открытые угловые двухрядные на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

2208 R - 02 G - SM - 3262
1 2   3 4   5   6

1) серия:
     2208
2) тип:
     R: угловой
3) количество контактов (2...80):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 08)
     04: 4 контактов
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
5) изолятор:
     SM: для поверхностного монтажа
6) размеры контактов в десятых долях мм (стандарт 3,2 и 6,2 мм):
     XXXX

Вилки штыревые открытые угловые двухрядные на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

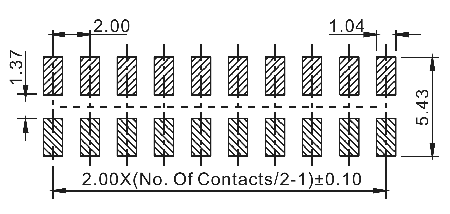

Макет печатной платы


Код
товара
Марка количество
контактов
81532 2208R-02G-SM-3262 2
81533 2208R-04G-SM-3262 4
81534 2208R-06G-SM-3262 6
81535 2208R-08G-SM-3262 8
81536 2208R-10G-SM-3262 10
81537 2208R-12G-SM-3262 12
81538 2208R-14G-SM-3262 14
81539 2208R-16G-SM-3262 16
81540 2208R-18G-SM-3262 18
81541 2208R-20G-SM-3262 20
81542 2208R-22G-SM-3262 22
81543 2208R-24G-SM-3262 24
81544 2208R-26G-SM-3262 26
81545 2208R-28G-SM-3262 28
81546 2208R-30G-SM-3262 30
81547 2208R-32G-SM-3262 32
81548 2208R-34G-SM-3262 34
81549 2208R-36G-SM-3262 36
81550 2208R-38G-SM-3262 38
81551 2208R-40G-SM-3262 40

Код
товара
Марка количество
контактов
81552 2208R-42G-SM-3262 42
81553 2208R-44G-SM-3262 44
81554 2208R-46G-SM-3262 46
81555 2208R-48G-SM-3262 48
81556 2208R-50G-SM-3262 50
81557 2208R-52G-SM-3262 52
81558 2208R-54G-SM-3262 54
81559 2208R-56G-SM-3262 56
81560 2208R-58G-SM-3262 58
81561 2208R-60G-SM-3262 60
81562 2208R-62G-SM-3262 62
81563 2208R-64G-SM-3262 64
81564 2208R-66G-SM-3262 66
81565 2208R-68G-SM-3262 68
81566 2208R-70G-SM-3262 70
81567 2208R-72G-SM-3262 72
81568 2208R-74G-SM-3262 74
81569 2208R-76G-SM-3262 76
81570 2208R-78G-SM-3262 78
81571 2208R-80G-SM-3262 80

2208R-XXG-SM-XXXX серия, вилки штыревые открытые угловые двухрядные на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

Макет печатной платы
