2210DI-XXG-H15-XXXX серия |
вилки штыревые открытые прямые однорядные с двойным изолятором на плату для монтажа в отверстия, шаг 2,0 мм
|

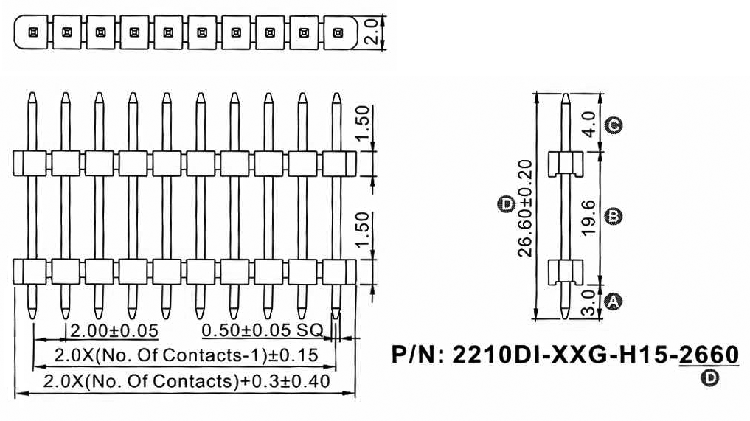

Чертеж
|
| 2210 |
DI |
- |
01 |
G |
- |
H15 |
- |
2660 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2210
2) изолятор:
DI: двойной изолятор
3) количество контактов (1...40):
01: 1 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 01, 02...09)
02: 2 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
CG: частичное золочение
T: лужение
5) высота изолятора в десятых долях мм = 1,5 мм:
H15
6) размер D в сотых долях мм (стандарт 2660 = 26,6 мм):
XXXX
|
|
Вилки штыревые открытые прямые однорядные с двойным изолятором на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 82390 |
2210DI-02G-H15-2660 |
2 |
| 82391 |
2210DI-03G-H15-2660 |
3 |
| 82392 |
2210DI-04G-H15-2660 |
4 |
| 82393 |
2210DI-05G-H15-2660 |
5 |
| 82394 |
2210DI-06G-H15-2660 |
6 |
| 82395 |
2210DI-07G-H15-2660 |
7 |
| 82396 |
2210DI-08G-H15-2660 |
8 |
| 82397 |
2210DI-09G-H15-2660 |
9 |
| 82398 |
2210DI-10G-H15-2660 |
10 |
| 82399 |
2210DI-11G-H15-2660 |
11 |
| 82400 |
2210DI-12G-H15-2660 |
12 |
| 82401 |
2210DI-13G-H15-2660 |
13 |
| 82402 |
2210DI-14G-H15-2660 |
14 |
| 82403 |
2210DI-15G-H15-2660 |
15 |
| 82404 |
2210DI-16G-H15-2660 |
16 |
| 82405 |
2210DI-17G-H15-2660 |
17 |
| 82406 |
2210DI-18G-H15-2660 |
18 |
| 82407 |
2210DI-19G-H15-2660 |
19 |
| 82408 |
2210DI-20G-H15-2660 |
20 |
| 82409 |
2210DI-21G-H15-2660 |
21 |
|
|
| 82410 |
2210DI-22G-H15-2660 |
22 |
| 82411 |
2210DI-23G-H15-2660 |
23 |
| 82412 |
2210DI-24G-H15-2660 |
24 |
| 82413 |
2210DI-25G-H15-2660 |
25 |
| 82414 |
2210DI-26G-H15-2660 |
26 |
| 82415 |
2210DI-27G-H15-2660 |
27 |
| 82416 |
2210DI-28G-H15-2660 |
28 |
| 82417 |
2210DI-29G-H15-2660 |
29 |
| 82418 |
2210DI-30G-H15-2660 |
30 |
| 81976 |
2210DI-31G-H15-2660 |
31 |
| 82015 |
2210DI-32G-H15-2660 |
32 |
| 81977 |
2210DI-33G-H15-2660 |
33 |
| 82016 |
2210DI-34G-H15-2660 |
34 |
| 81978 |
2210DI-35G-H15-2660 |
35 |
| 82017 |
2210DI-36G-H15-2660 |
36 |
| 81979 |
2210DI-37G-H15-2660 |
37 |
| 82018 |
2210DI-38G-H15-2660 |
38 |
| 81980 |
2210DI-39G-H15-2660 |
39 |
| 82019 |
2210DI-40G-H15-2660 |
40 |
|
Макет печатной платы
|
|
|
|
|
