Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм

2203P-XXXG-H15-82 серия

вилки штыревые открытые прямые трехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм

2203P-XXXG-H15-82 серия, вилки штыревые открытые прямые трехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

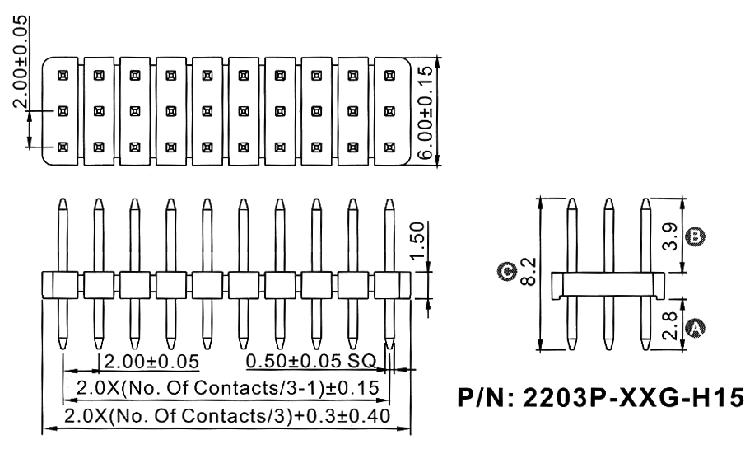

Чертеж
2203P-XXXG-H15-82 серия, вилки штыревые открытые прямые трехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

2203 P - 006 G - H15 - 82
1 2   3 4   5   6

1) серия:
     2203
2) изолятор:
     P: прямой
3) количество контактов (6...120):
     006: 6 контактов
     009: 9 контактов
     xxx: ...
     120: 120 контактов
4) покрытие:
     G: золочение
     T: лужение
5) высота изолятора в десятых долях мм:
     H15: 1,5 мм
6) размер C в десятых долях мм:
     82: 8,2 мм
     125: 12,5 мм

Вилки штыревые открытые прямые трехрядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 3x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 3, 6, 9... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
66055 2203P-006G-H15-82 6
66056 2203P-009G-H15-82 9
66057 2203P-012G-H15-82 12
66058 2203P-015G-H15-82 15
66059 2203P-018G-H15-82 18
66060 2203P-021G-H15-82 21
66061 2203P-024G-H15-82 24
66062 2203P-027G-H15-82 27
66063 2203P-030G-H15-82 30
66064 2203P-033G-H15-82 33
66065 2203P-036G-H15-82 36
66066 2203P-039G-H15-82 39
66067 2203P-042G-H15-82 42
66068 2203P-045G-H15-82 45
66069 2203P-048G-H15-82 48
66070 2203P-051G-H15-82 51
66071 2203P-054G-H15-82 54
66072 2203P-057G-H15-82 57
66073 2203P-060G-H15-82 60
66074 2203P-063G-H15-82 63

Код
товара
Марка количество
контактов
66075 2203P-066G-H15-82 66
66076 2203P-069G-H15-82 69
66077 2203P-072G-H15-82 72
66078 2203P-075G-H15-82 75
66079 2203P-078G-H15-82 78
66080 2203P-081G-H15-82 81
66081 2203P-084G-H15-82 84
66082 2203P-087G-H15-82 87
66083 2203P-090G-H15-82 90
66084 2203P-093G-H15-82 93
66085 2203P-096G-H15-82 96
66086 2203P-099G-H15-82 99
66087 2203P-102G-H15-82 102
66088 2203P-105G-H15-82 105
66089 2203P-108G-H15-82 108
66090 2203P-111G-H15-82 111
66091 2203P-114G-H15-82 114
66092 2203P-117G-H15-82 117
66093 2203P-120G-H15-82 120

2203P-XXXG-H15-82 серия, вилки штыревые открытые прямые трехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

Макет печатной платы



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
