Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм

2208DI-XXG-3200 серия

вилки штыревые открытые прямые двухрядные с двойным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм

2208DI-XXG-3200 серия, вилки штыревые открытые прямые двухрядные с двойным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

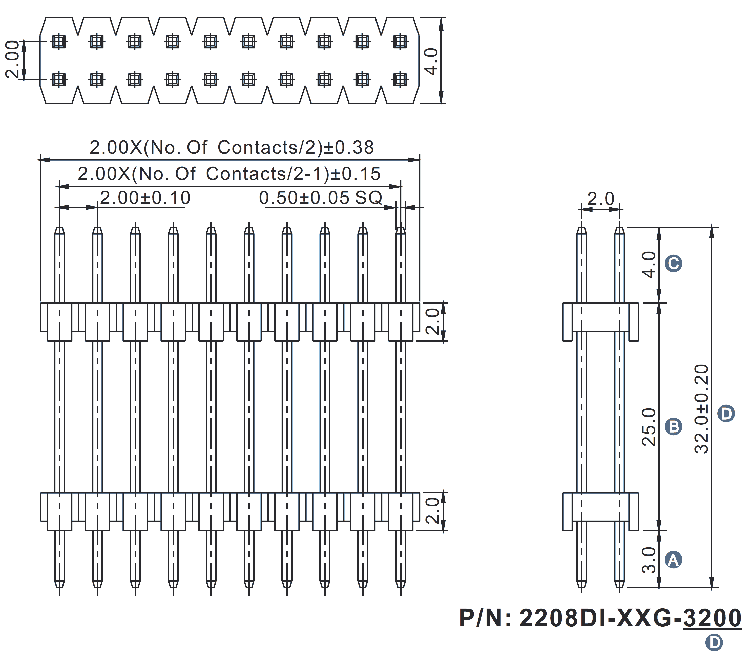

Чертеж
2208DI-XXG-3200 серия, вилки штыревые открытые прямые двухрядные с двойным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

2208 DI - 04 G - 3200
1 2   3 4   5

1) серия:
     2208
2) изолятор:
     DI: двойной изолятор
3) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     04: 4 контактов
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
     T: лужение
5) размер C в десятых долях мм:
     3200

Вилки штыревые открытые прямые двухрядные с двойным изолятором на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
70844 2208DI-04G-3200 (2x2) 4
70845 2208DI-06G-3200 (2x3) 6
70846 2208DI-08G-3200 (2x4) 8
70847 2208DI-10G-3200 (2x5) 10
70848 2208DI-12G-3200 (2x6) 12
70849 2208DI-14G-3200 (2x7) 14
70850 2208DI-16G-3200 (2x8) 16
122518 2208DI-18G-2630 (2x9) 18
70851 2208DI-18G-3200 (2x9) 18
70852 2208DI-20G-3200 (2x10) 20
70853 2208DI-22G-3200 (2x11) 22
70854 2208DI-24G-3200 (2x12) 24
70855 2208DI-26G-3200 (2x13) 26
70856 2208DI-28G-3200 (2x14) 28
70857 2208DI-30G-3200 (2x15) 30
141675 2208DI-30G-3880 (2x15) 30
139114 2208DI-30G-4080 (2x15) 30
12831 2208DI-30G-4680 (2x15) 30
70858 2208DI-32G-3200 (2x16) 32
70859 2208DI-34G-3200 (2x17) 34
70860 2208DI-36G-3200 (2x18) 36
70861 2208DI-38G-3200 (2x19) 38
70862 2208DI-40G-3200 (2x20) 40
70863 2208DI-42G-3200 (2x21) 42

Код
товара
Марка количество
контактов
70864 2208DI-44G-3200 (2x22) 44
70865 2208DI-46G-3200 (2x23) 46
70866 2208DI-48G-3200 (2x24) 48
70867 2208DI-50G-3200 (2x25) 50
70868 2208DI-52G-3200 (2x26) 52
70869 2208DI-54G-3200 (2x27) 54
70870 2208DI-56G-3200 (2x28) 56
70871 2208DI-58G-3200 (2x29) 58
70872 2208DI-60G-3200 (2x30) 60
70873 2208DI-62G-3200 (2x31) 62
70874 2208DI-64G-3200 (2x32) 64
70875 2208DI-66G-3200 (2x33) 66
70876 2208DI-68G-3200 (2x34) 68
70877 2208DI-70G-3200 (2x35) 70
70878 2208DI-72G-3200 (2x36) 72
70879 2208DI-74G-3200 (2x37) 74
70880 2208DI-76G-3200 (2x38) 76
70881 2208DI-78G-3200 (2x39) 78
120927 2208DI-80G-1340 (2x40) 80
159364 2208DI-80G-1640 (2x40) 80
120471 2208DI-80G-1750 (2x40) 80
70882 2208DI-80G-3200 (2x40) 80
120470 2208DI-80G-3750 (2x40) 80

2208DI-XXG-3200 серия, вилки штыревые открытые прямые двухрядные с двойным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

Макет печатной платы
