BL1320-22xxR1-2.0 серия |
вилки штыревые двухрядные с двойным изолятором угловые, шаг 2,0x2,0 мм
|

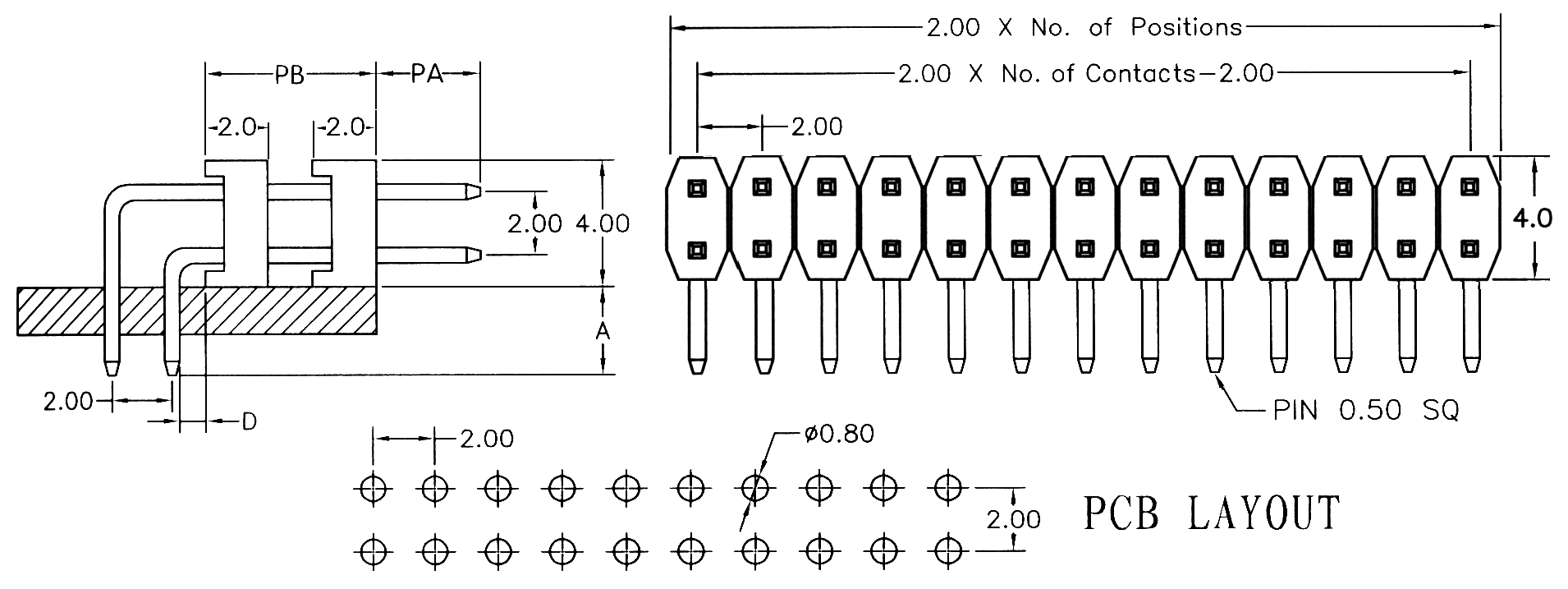

Чертеж
|
| BL1320 |
- |
2 |
2 |
XX |
R |
G |
- |
2807515040 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1320
2) Изолятор:
2: два
3) Количество рядов:
2: два
4) Количество контактов (2…80):
XX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PC, D, PB, PA в десятых долях мм:
2807515040: (стандарт) PC=2,8мм, D=0,75мм, PB=15,0мм, PA=4,0мм
|
|
Вилки штыревые двухрядные с двойным изолятором угловые данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 96172 |
BL1320-2201R1-2.0 |
1 |
| 96173 |
BL1320-2202R1-2.0 |
2 |
| 96174 |
BL1320-2203R1-2.0 |
3 |
| 96175 |
BL1320-2204R1-2.0 |
4 |
| 96176 |
BL1320-2205R1-2.0 |
5 |
| 96177 |
BL1320-2206R1-2.0 |
6 |
| 96178 |
BL1320-2207R1-2.0 |
7 |
| 96179 |
BL1320-2208R1-2.0 |
8 |
| 96180 |
BL1320-2209R1-2.0 |
9 |
| 96181 |
BL1320-2210R1-2.0 |
10 |
| 96182 |
BL1320-2211R1-2.0 |
11 |
| 96183 |
BL1320-2212R1-2.0 |
12 |
| 96184 |
BL1320-2213R1-2.0 |
13 |
| 96185 |
BL1320-2214R1-2.0 |
14 |
| 96186 |
BL1320-2215R1-2.0 |
15 |
| 96187 |
BL1320-2216R1-2.0 |
16 |
| 96188 |
BL1320-2217R1-2.0 |
17 |
| 96189 |
BL1320-2218R1-2.0 |
18 |
| 96190 |
BL1320-2219R1-2.0 |
19 |
| 96191 |
BL1320-2220R1-2.0 |
20 |
|
|
| 96192 |
BL1320-2221R1-2.0 |
21 |
| 96193 |
BL1320-2222R1-2.0 |
22 |
| 96194 |
BL1320-2223R1-2.0 |
23 |
| 96195 |
BL1320-2224R1-2.0 |
24 |
| 96196 |
BL1320-2225R1-2.0 |
25 |
| 96197 |
BL1320-2226R1-2.0 |
26 |
| 96198 |
BL1320-2227R1-2.0 |
27 |
| 96199 |
BL1320-2228R1-2.0 |
28 |
| 96200 |
BL1320-2229R1-2.0 |
29 |
| 96201 |
BL1320-2230R1-2.0 |
30 |
| 96202 |
BL1320-2231R1-2.0 |
31 |
| 96203 |
BL1320-2232R1-2.0 |
32 |
| 96204 |
BL1320-2233R1-2.0 |
33 |
| 96205 |
BL1320-2234R1-2.0 |
34 |
| 96206 |
BL1320-2235R1-2.0 |
35 |
| 96207 |
BL1320-2236R1-2.0 |
36 |
| 96208 |
BL1320-2237R1-2.0 |
37 |
| 96209 |
BL1320-2238R1-2.0 |
38 |
| 96210 |
BL1320-2239R1-2.0 |
39 |
| 96211 |
BL1320-2240R1-2.0 |
40 |
|
