| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
BL1315-23xxR2-1.5 серия |
вилки штыревые трехрядные угловые с двойным изолятором угловые, шаг 2,0x2,0 мм
|

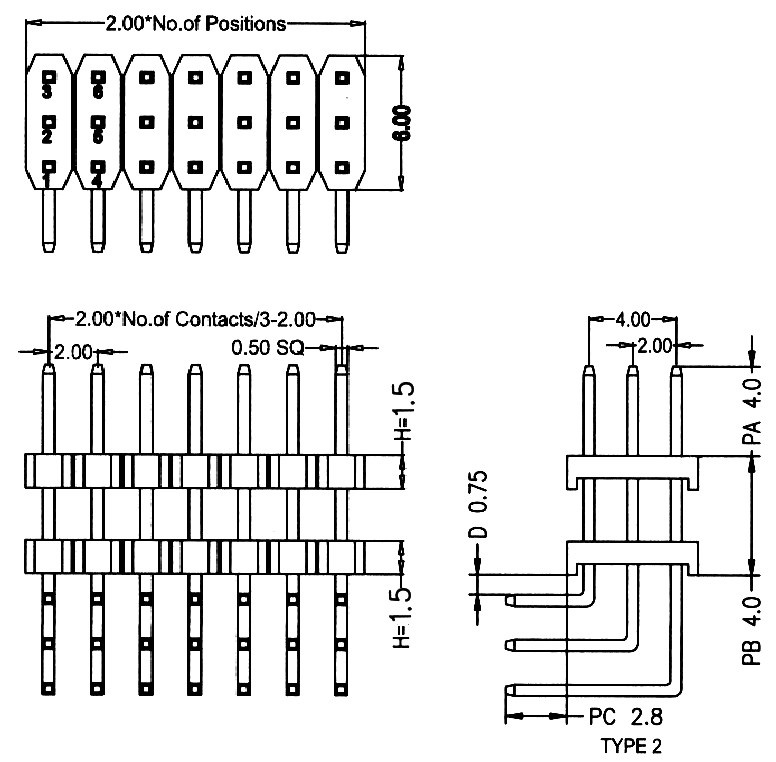

Чертеж
|
| BL1315 |
- |
2 |
3 |
XXX |
R |
G |
- |
404028750 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1315
2) Изолятор:
2: два
3) Количество рядов:
3: три
4) Количество контактов (3…120):
XXX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PA, PB, PC, D в десятых долях мм:
404028750: (стандарт) PA=4,0мм, PB=4.0мм, PC=2,8мм, D=0,75мм
|
|
Вилки штыревые трехрядные угловые с двойным изолятором угловые данной серии изготавливаются на фабрике в виде линеек 3x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 3, 6, 9... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 97020 |
BL1315-23003R2-1.5 |
3 |
| 97021 |
BL1315-23006R2-1.5 |
6 |
| 97022 |
BL1315-23009R2-1.5 |
9 |
| 97023 |
BL1315-23012R2-1.5 |
12 |
| 97024 |
BL1315-23015R2-1.5 |
15 |
| 97025 |
BL1315-23018R2-1.5 |
18 |
| 97026 |
BL1315-23021R2-1.5 |
21 |
| 97027 |
BL1315-23024R2-1.5 |
24 |
| 97028 |
BL1315-23027R2-1.5 |
27 |
| 97029 |
BL1315-23030R2-1.5 |
30 |
| 97030 |
BL1315-23033R2-1.5 |
33 |
| 97031 |
BL1315-23036R2-1.5 |
36 |
| 97032 |
BL1315-23039R2-1.5 |
39 |
| 97033 |
BL1315-23042R2-1.5 |
42 |
| 97034 |
BL1315-23045R2-1.5 |
45 |
| 97035 |
BL1315-23048R2-1.5 |
48 |
| 97036 |
BL1315-23051R2-1.5 |
51 |
| 97037 |
BL1315-23054R2-1.5 |
54 |
| 97038 |
BL1315-23057R2-1.5 |
57 |
| 97039 |
BL1315-23060R2-1.5 |
60 |
|
|
| 97040 |
BL1315-23063R2-1.5 |
63 |
| 97041 |
BL1315-23066R2-1.5 |
66 |
| 97042 |
BL1315-23069R2-1.5 |
69 |
| 97043 |
BL1315-23072R2-1.5 |
72 |
| 97044 |
BL1315-23075R2-1.5 |
75 |
| 97045 |
BL1315-23078R2-1.5 |
78 |
| 97046 |
BL1315-23081R2-1.5 |
81 |
| 97047 |
BL1315-23084R2-1.5 |
84 |
| 97048 |
BL1315-23087R2-1.5 |
87 |
| 97049 |
BL1315-23090R2-1.5 |
90 |
| 97050 |
BL1315-23093R2-1.5 |
93 |
| 97051 |
BL1315-23096R2-1.5 |
96 |
| 97052 |
BL1315-23099R2-1.5 |
99 |
| 97053 |
BL1315-23102R2-1.5 |
102 |
| 97054 |
BL1315-23105R2-1.5 |
105 |
| 97055 |
BL1315-23108R2-1.5 |
108 |
| 97056 |
BL1315-23111R2-1.5 |
111 |
| 97057 |
BL1315-23114R2-1.5 |
114 |
| 97058 |
BL1315-23117R2-1.5 |
117 |
| 97059 |
BL1315-23120R2-1.5 |
120 |
|
Макет печатной платы
|
|
|
|
|
