Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

DS1002-10-XXyy3 серия

гнезда цанговые прямые приподнятые однорядные для выводного монтажа, шаг 1,778 мм, тип 3


DS1002-10-XXyy3 серия, гнезда цанговые прямые приподнятые однорядные для выводного монтажа, шаг 1,778 мм, тип 3

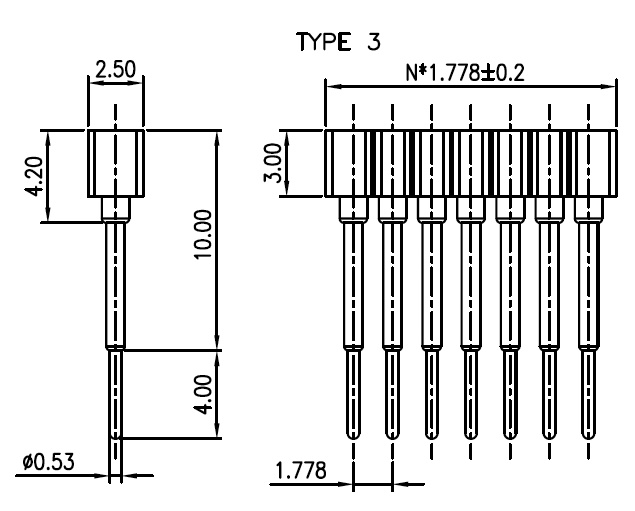

Чертеж
DS1002-10-XXyy3 серия, гнезда цанговые прямые приподнятые однорядные для выводного монтажа, шаг 1,778 мм, тип 3

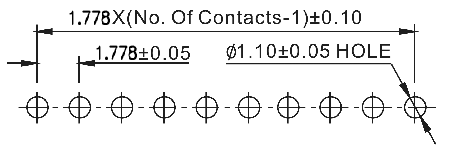

Разметка платы

DS1002-10 20 1 3 3
1 2 3 4 5

1) Серия:
     DS1002-10
2) Количество контактов:
     06, 08, 14, 16, 18, 20, 24, 28, 32, 40
3) Покрытие выводов:
     1: лужение 150µ"
     2: лужение 200µ"
     3: напыление золотом
     4: золочение 3µ"
     5: золочение 10µ"
     6: золочение 15µ"
4) Покрытие гнезд:
     1: лужение 150µ"
     2: лужение 200µ"
     3: напыление золотом
     4: золочение 3µ"
     5: золочение 10µ"
     6: золочение 15µ"
5) Тип выводов:
     1: тип 1
     2: тип 2
     3: тип 3

Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение


Код товара Наименование товара Количество контактов
165374 DS1002-10-06133 2x6
165375 DS1002-10-08133 2x8
165376 DS1002-10-14133 2x14
165377 DS1002-10-16133 2x16
165378 DS1002-10-18133 2x18
165379 DS1002-10-20133 2x20
165380 DS1002-10-24133 2x24
165381 DS1002-10-28133 2x28
165382 DS1002-10-32133 2x32
165383 DS1002-10-40133 2x40

DS1002-10-XXyy3 серия, гнезда цанговые прямые приподнятые однорядные для выводного монтажа, шаг 1,778 мм, тип 3

Разметка платы
