Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

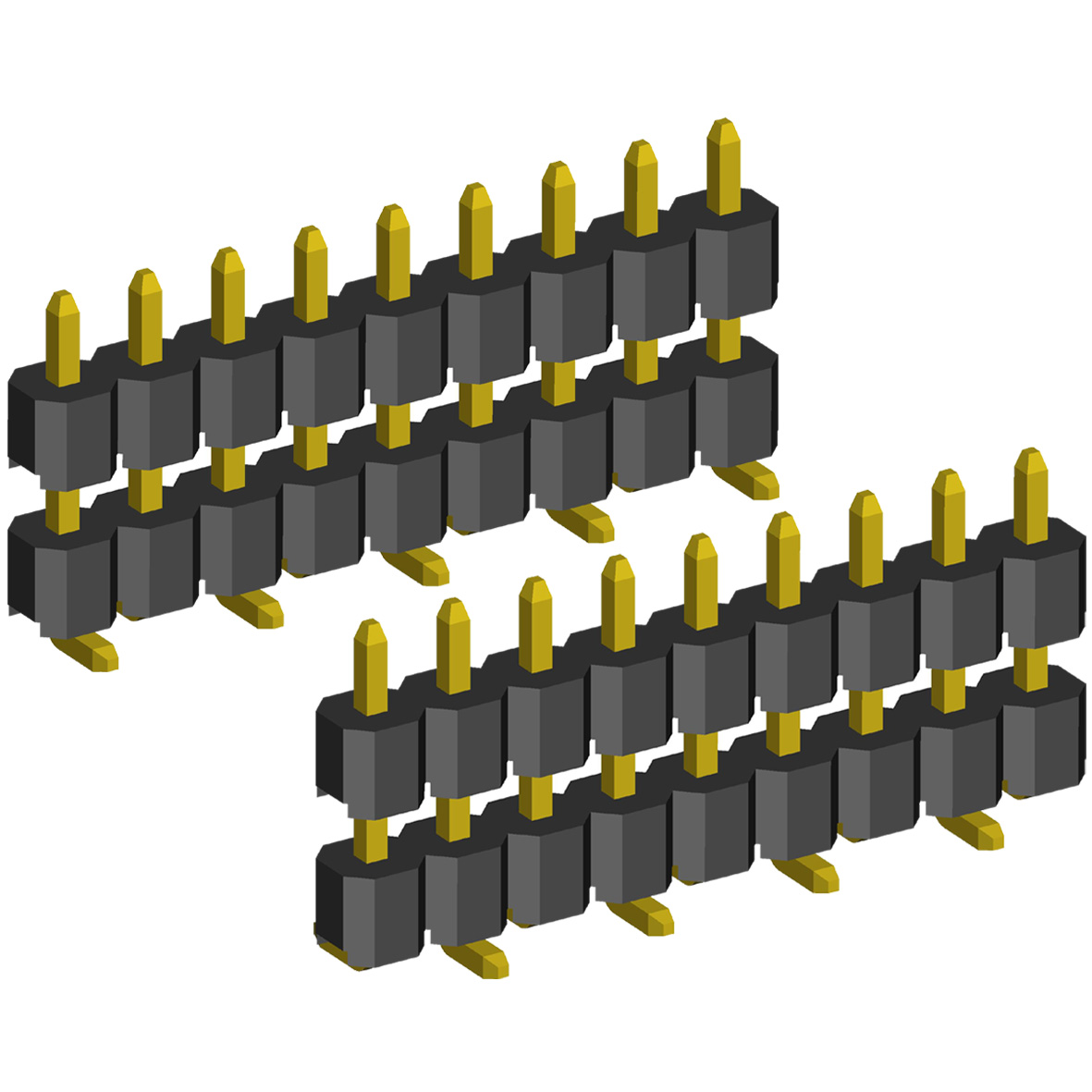

2211SMDI-XXG-BX-XXXX серия

вилки открытые прямые однорядные приподнятые на плату для поверхностного (SMD) монтажа, шаг 2,54 мм


2211SMDI-XXG-BX-XXXX серия, вилки открытые прямые однорядные приподнятые на плату для поверхностного (SMD) монтажа, шаг 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

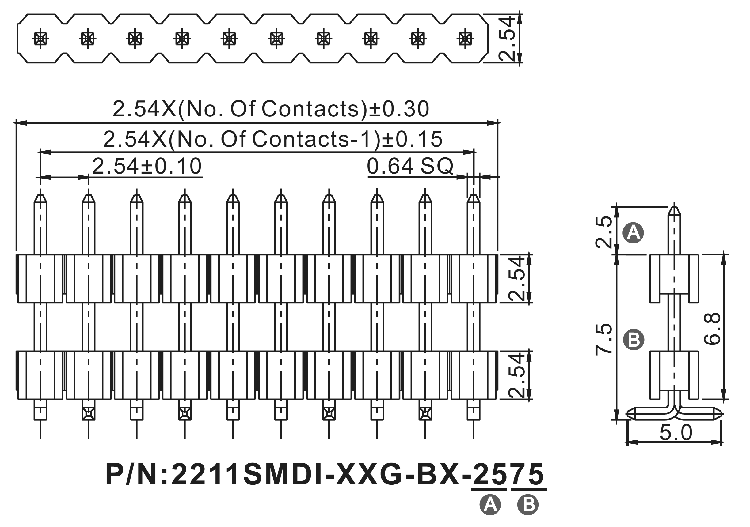

Чертеж
2211SMDI-XXG-BX-XXXX серия, вилки открытые прямые однорядные приподнятые на плату для поверхностного (SMD) монтажа, шаг 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

2211 SMDI - 01 G - B1 - XXXX
1 2   3 4   5   6

1) серия:
     2211
2) изолятор:
     SMDI: для поверхностного монтажа, двойной изолятор
3) количество контактов (1...40):
     01: 1 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 01, 02...09)
     02: 2 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
     T: лужение
5) зеркальное расположение контактов:
     B1
     B2
6) размеры A и B в десятых долях мм (если не указано, то стандарт 2575 = 2,5 и 7,5 мм):
     XXXX

Штыревые вилки данной серии изготавливаются на фабрике в виде линеек на 40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
         под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Расположение контактных площадок на плате

B1 тип

B2 тип




код
товара
марка кол-во
контактов
84036 2211SMDI-02G-B1-2575 2
84037 2211SMDI-03G-B1-2575 3
84038 2211SMDI-04G-B1-2575 4
84039 2211SMDI-05G-B1-2575 5
84040 2211SMDI-06G-B1-2575 6
84041 2211SMDI-07G-B1-2575 7
84042 2211SMDI-08G-B1-2575 8
84043 2211SMDI-09G-B1-2575 9
84044 2211SMDI-10G-B1-2575 10
84045 2211SMDI-11G-B1-2575 11
84046 2211SMDI-12G-B1-2575 12
84047 2211SMDI-13G-B1-2575 13
84048 2211SMDI-14G-B1-2575 14
84049 2211SMDI-15G-B1-2575 15
84050 2211SMDI-16G-B1-2575 16
84051 2211SMDI-17G-B1-2575 17
84052 2211SMDI-18G-B1-2575 18
84053 2211SMDI-19G-B1-2575 19
84054 2211SMDI-20G-B1-2575 20
84055 2211SMDI-21G-B1-2575 21
84056 2211SMDI-22G-B1-2575 22
84057 2211SMDI-23G-B1-2575 23
84058 2211SMDI-24G-B1-2575 24
84059 2211SMDI-25G-B1-2575 25
84060 2211SMDI-26G-B1-2575 26
84061 2211SMDI-27G-B1-2575 27
84062 2211SMDI-28G-B1-2575 28
84063 2211SMDI-29G-B1-2575 29
84064 2211SMDI-30G-B1-2575 30
84065 2211SMDI-31G-B1-2575 31
84066 2211SMDI-32G-B1-2575 32
84067 2211SMDI-33G-B1-2575 33
84068 2211SMDI-34G-B1-2575 34
84069 2211SMDI-35G-B1-2575 35
84070 2211SMDI-36G-B1-2575 36
84071 2211SMDI-37G-B1-2575 37
84072 2211SMDI-38G-B1-2575 38
84073 2211SMDI-39G-B1-2575 39
84074 2211SMDI-40G-B1-2575 40

код
товара
марка кол-во
контактов
84076 2211SMDI-02G-B2-2575 2
84077 2211SMDI-03G-B2-2575 3
84078 2211SMDI-04G-B2-2575 4
84079 2211SMDI-05G-B2-2575 5
84080 2211SMDI-06G-B2-2575 6
84081 2211SMDI-07G-B2-2575 7
84082 2211SMDI-08G-B2-2575 8
84083 2211SMDI-09G-B2-2575 9
84084 2211SMDI-10G-B2-2575 10
84085 2211SMDI-11G-B2-2575 11
84086 2211SMDI-12G-B2-2575 12
84087 2211SMDI-13G-B2-2575 13
84088 2211SMDI-14G-B2-2575 14
84089 2211SMDI-15G-B2-2575 15
84090 2211SMDI-16G-B2-2575 16
84091 2211SMDI-17G-B2-2575 17
84092 2211SMDI-18G-B2-2575 18
84093 2211SMDI-19G-B2-2575 19
84094 2211SMDI-20G-B2-2575 20
84095 2211SMDI-21G-B2-2575 21
84096 2211SMDI-22G-B2-2575 22
84097 2211SMDI-23G-B2-2575 23
84098 2211SMDI-24G-B2-2575 24
84099 2211SMDI-25G-B2-2575 25
84100 2211SMDI-26G-B2-2575 26
84101 2211SMDI-27G-B2-2575 27
84102 2211SMDI-28G-B2-2575 28
84103 2211SMDI-29G-B2-2575 29
84104 2211SMDI-30G-B2-2575 30
84105 2211SMDI-31G-B2-2575 31
84106 2211SMDI-32G-B2-2575 32
84107 2211SMDI-33G-B2-2575 33
84108 2211SMDI-34G-B2-2575 34
84109 2211SMDI-35G-B2-2575 35
84110 2211SMDI-36G-B2-2575 36
84111 2211SMDI-37G-B2-2575 37
84112 2211SMDI-38G-B2-2575 38
84113 2211SMDI-39G-B2-2575 39
84114 2211SMDI-40G-B2-2575 40

2211SMDI-XXG-BX-XXXX серия, вилки открытые прямые однорядные приподнятые на плату для поверхностного (SMD) монтажа, шаг 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение контактных площадок на плате

B1 тип

B2 тип
