2212BR-XXG-SM серия

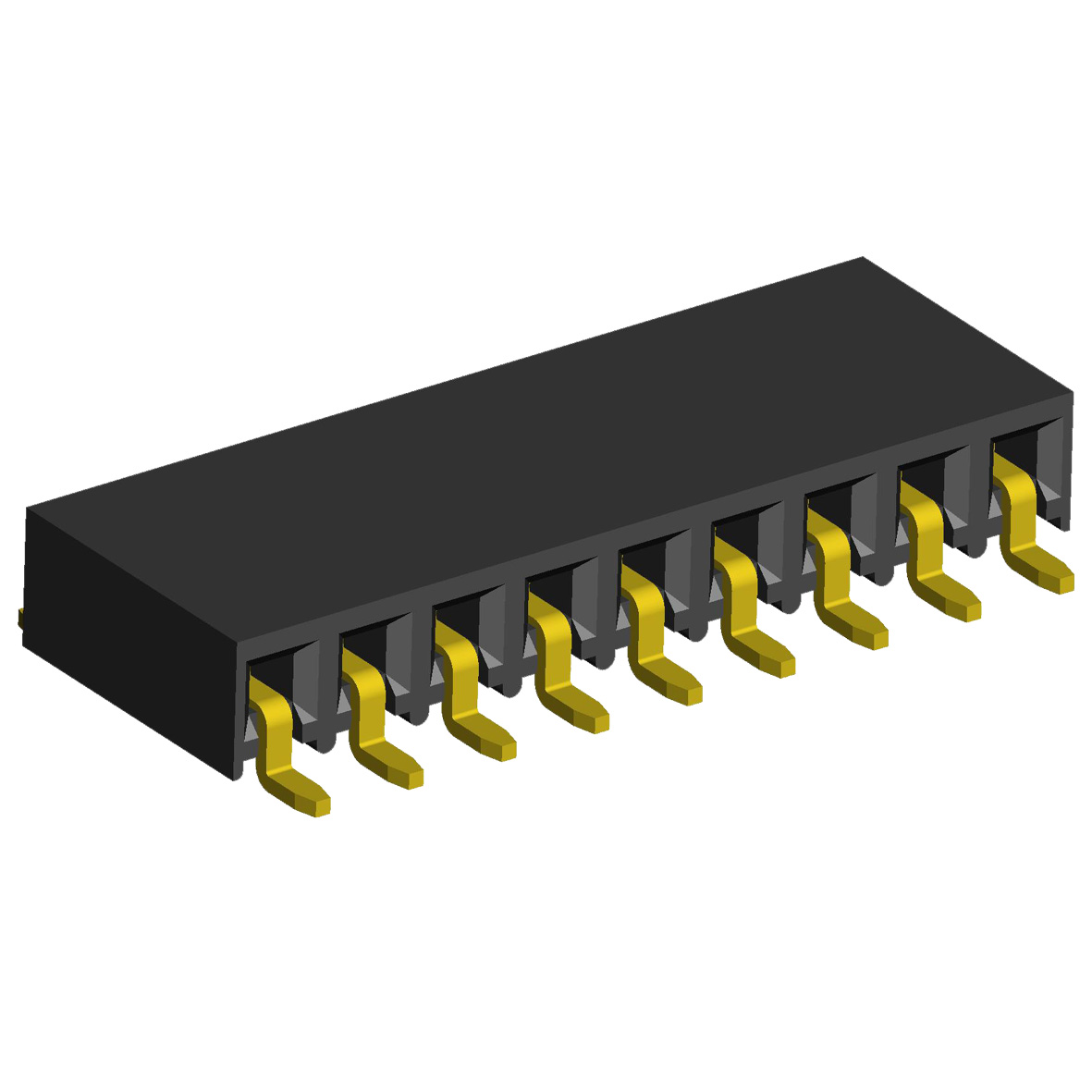

розетки с боковым входом однорядные (гнездо) на плату для поверхностного (SMD) монтажа, шаг 2,54 мм


2212BR-XXG-SM серия, розетки с боковым входом однорядные на плату для поверхностного (SMD) монтажа, шаг 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Чертеж
2212BR-XXG-SM серия, розетки с боковым входом однорядные на плату для поверхностного (SMD) монтажа, шаг 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение отверстий на плате

2212 BR - 02 G - SM
1 2   3 4   5

1) серия:
     2212
2) изолятор:
     BR: боковой вход
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
5) изолятор:
     SM: для поверхностного монтажа

Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение


код
товара
марка кол-во контактов Размеры, мм
A B
66840 2212BR-02G-SM 2 2,54 5,08
66841 2212BR-03G-SM 3 5,08 7,62
66842 2212BR-04G-SM 4 7,62 10,16
66843 2212BR-05G-SM 5 10,16 12,70
66844 2212BR-06G-SM 6 12,70 15,24
66845 2212BR-07G-SM 7 15,24 17,78
66846 2212BR-08G-SM 8 17,78 20,32
66847 2212BR-09G-SM 9 20,32 22,86
24111 2212BR-10G-SM 10 22,86 25,40
66848 2212BR-11G-SM 11 25,40 27,94
66849 2212BR-12G-SM 12 27,94 30,48
66850 2212BR-13G-SM 13 30,48 33,02
66851 2212BR-14G-SM 14 33,02 35,56
66852 2212BR-15G-SM 15 35,56 38,10
66853 2212BR-16G-SM 16 38,10 40,64
66854 2212BR-17G-SM 17 40,64 43,18
66855 2212BR-18G-SM 18 43,18 45,72
66856 2212BR-19G-SM 19 45,72 48,26
66857 2212BR-20G-SM 20 48,26 50,80
66858 2212BR-21G-SM 21 50,80 53,34
66859 2212BR-22G-SM 22 53,34 55,88
66860 2212BR-23G-SM 23 55,88 58,42
66861 2212BR-24G-SM 24 58,42 60,96
66862 2212BR-25G-SM 25 60,96 63,50
66863 2212BR-26G-SM 26 63,50 66,04
66864 2212BR-27G-SM 27 66,04 68,58
66865 2212BR-28G-SM 28 68,58 71,12
66866 2212BR-29G-SM 29 71,12 73,66
66867 2212BR-30G-SM 30 73,66 76,20
66868 2212BR-31G-SM 31 76,20 78,74
66869 2212BR-32G-SM 32 78,74 81,28
66870 2212BR-33G-SM 33 81,28 83,82
66871 2212BR-34G-SM 34 83,82 86,36
66872 2212BR-35G-SM 35 86,36 88,90
66873 2212BR-36G-SM 36 88,90 91,44
66874 2212BR-37G-SM 37 91,44 93,98
66875 2212BR-38G-SM 38 93,98 96,52
66876 2212BR-39G-SM 39 96,52 99,06
66877 2212BR-40G-SM 40 99,06 101,60

2212BR-XXG-SM серия, розетки с боковым входом однорядные на плату для поверхностного (SMD) монтажа, шаг 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение отверстий на плате
