2212R-XXG-85 (PBS-XXR) серия |
|

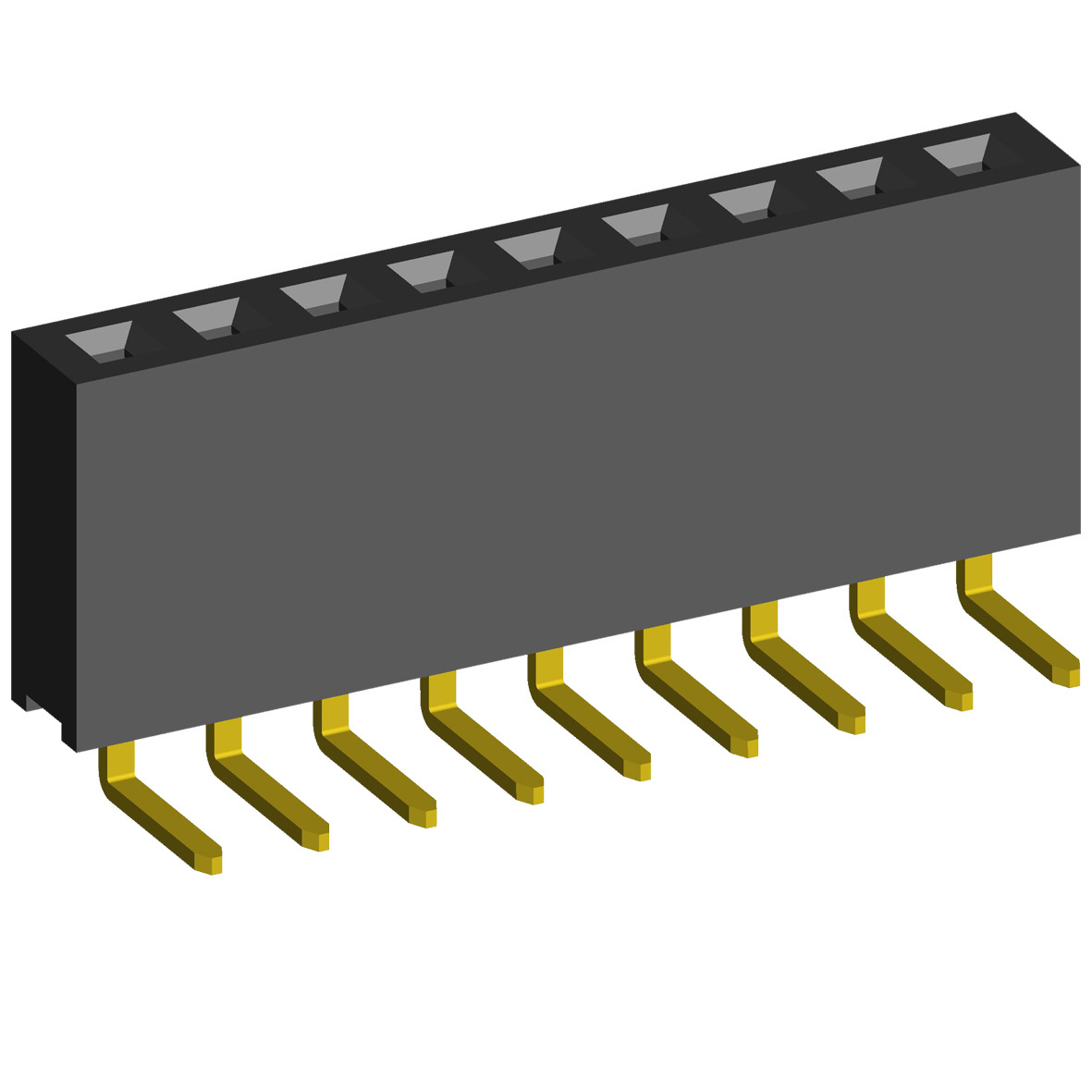

розетки однорядные угловые угловые на плату для монтажа в отверстия, высота изолятора 8,5 мм; шаг 2,54 мм
|
|

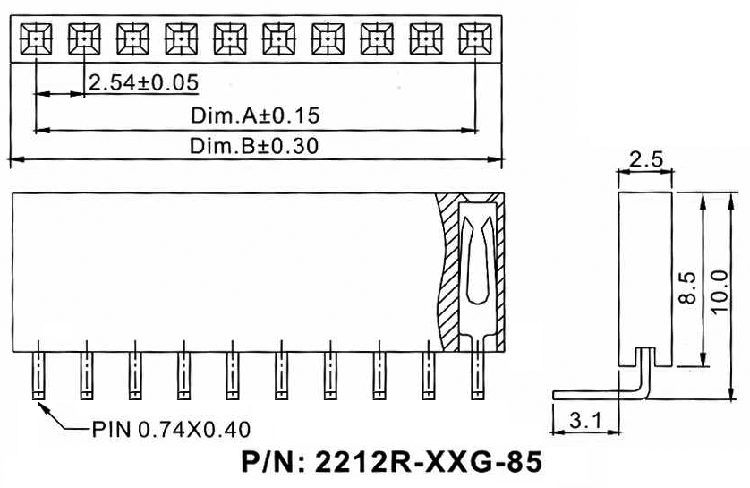

Чертеж
Расположение отверстий на плате
 |
| 2212 |
R |
- |
02 |
G |
- |
85 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2212
2) изолятор:
R: угловой
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 03, ... 09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
85
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов (в России принято название серии PBS-XXR). |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 24791 |
2212R-02G-85 |
PBS-02R |
2 |
2,54 |
5,58 |
| 24792 |
2212R-03G-85 |
PBS-03R |
3 |
5,08 |
8,12 |
| 35002 |
2212R-04G-85 |
PBS-04R |
4 |
7,62 |
10,66 |
| 24793 |
2212R-05G-85 |
PBS-05R |
5 |
10,16 |
13,20 |
| 24795 |
2212R-06G-85 |
PBS-06R |
6 |
12,70 |
15,74 |
| 24796 |
2212R-07G-85 |
PBS-07R |
7 |
15,24 |
18,28 |
| 24797 |
2212R-08G-85 |
PBS-08R |
8 |
17,78 |
20,82 |
| 24799 |
2212R-09G-85 |
PBS-09R |
9 |
20,32 |
23,36 |
| 17231 |
2212R-10G-85 |
PBS-10R |
10 |
22,86 |
25,90 |
| 34786 |
2212R-11G-85 |
PBS-11R |
11 |
25,40 |
28,44 |
| 17230 |
2212R-12G-85 |
PBS-12R |
12 |
27,94 |
30,98 |
| 24801 |
2212R-13G-85 |
PBS-13R |
13 |
30,48 |
33,52 |
| 24802 |
2212R-14G-85 |
PBS-14R |
14 |
33,02 |
36,06 |
| 24803 |
2212R-15G-85 |
PBS-15R |
15 |
35,56 |
38,60 |
| 24804 |
2212R-16G-85 |
PBS-16R |
16 |
38,10 |
41,14 |
| 17229 |
2212R-17G-85 |
PBS-17R |
17 |
40,64 |
43,68 |
| 24805 |
2212R-18G-85 |
PBS-18R |
18 |
43,18 |
46,22 |
| 24806 |
2212R-19G-85 |
PBS-19R |
19 |
45,72 |
48,76 |
| 35704 |
2212R-20G-85 |
PBS-20R |
20 |
48,26 |
51,30 |
| 24112 |
2212R-21G-85 |
PBS-21R |
21 |
50,80 |
53,84 |
| 24113 |
2212R-22G-85 |
PBS-22R |
22 |
53,34 |
56,38 |
| 18877 |
2212R-23G-85 |
PBS-23R |
23 |
55,88 |
58,92 |
| 24773 |
2212R-24G-85 |
PBS-24R |
24 |
58,42 |
61,46 |
| 24774 |
2212R-25G-85 |
PBS-25R |
25 |
60,96 |
64,00 |
| 24775 |
2212R-26G-85 |
PBS-26R |
26 |
63,50 |
66,54 |
| 24776 |
2212R-27G-85 |
PBS-27R |
27 |
66,04 |
69,08 |
| 24777 |
2212R-28G-85 |
PBS-28R |
28 |
68,58 |
71,62 |
| 18878 |
2212R-29G-85 |
PBS-29R |
29 |
71,12 |
74,16 |
| 24778 |
2212R-30G-85 |
PBS-30R |
30 |
73,66 |
76,70 |
| 16667 |
2212R-31G-85 |
PBS-31R |
31 |
76,20 |
79,24 |
| 24780 |
2212R-32G-85 |
PBS-32R |
32 |
78,74 |
81,78 |
| 24781 |
2212R-33G-85 |
PBS-33R |
33 |
81,28 |
84,32 |
| 24782 |
2212R-34G-85 |
PBS-34R |
34 |
83,82 |
86,86 |
| 24783 |
2212R-35G-85 |
PBS-35R |
35 |
86,36 |
89,40 |
| 24784 |
2212R-36G-85 |
PBS-36R |
36 |
88,90 |
91,94 |
| 24785 |
2212R-37G-85 |
PBS-37R |
37 |
91,44 |
94,48 |
| 24787 |
2212R-38G-85 |
PBS-38R |
38 |
93,98 |
97,02 |
| 24789 |
2212R-39G-85 |
PBS-39R |
39 |
96,52 |
99,56 |
| 24790 |
2212R-40G-85 |
PBS-40R |
40 |
99,06 |
102,10 |
Расположение отверстий на плате
|
|
|
|
|
