| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

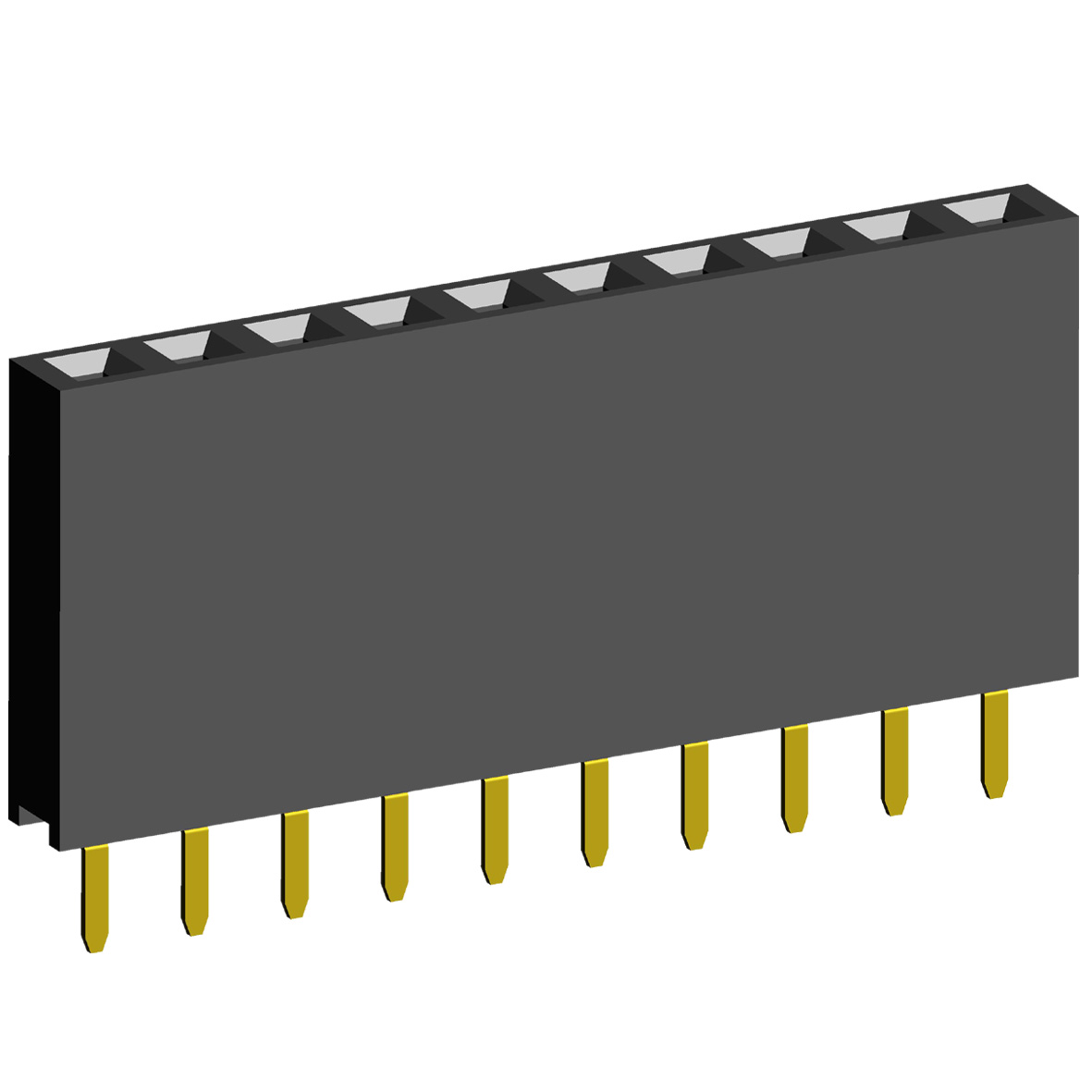

2212S-XXG-110 серия |
|
розетки однорядные прямые (гнездо) на плату для монтажа в отверстия, высота изолятора 11,0 мм; шаг 2,54 мм
|
|
Чертеж
Расположение отверстий на плате
 |
| 2212 |
S |
- |
02 |
G |
- |
110 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2212
2) изолятор:
S: прямой
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 03, ... 09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
110
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 68303 |
2212S-02G-110 |
2 |
2,54 |
5,58 |
| 68304 |
2212S-03G-110 |
3 |
5,08 |
8,12 |
| 68305 |
2212S-04G-110 |
4 |
7,62 |
10,66 |
| 68306 |
2212S-05G-110 |
5 |
10,16 |
13,20 |
| 68307 |
2212S-06G-110 |
6 |
12,70 |
15,74 |
| 68308 |
2212S-07G-110 |
7 |
15,24 |
18,28 |
| 68309 |
2212S-08G-110 |
8 |
17,78 |
20,82 |
| 68310 |
2212S-09G-110 |
9 |
20,32 |
23,36 |
| 68311 |
2212S-10G-110 |
10 |
22,86 |
25,90 |
| 68312 |
2212S-11G-110 |
11 |
25,40 |
28,44 |
| 68313 |
2212S-12G-110 |
12 |
27,94 |
30,98 |
| 68314 |
2212S-13G-110 |
13 |
30,48 |
33,52 |
| 68315 |
2212S-14G-110 |
14 |
33,02 |
36,06 |
| 68316 |
2212S-15G-110 |
15 |
35,56 |
38,60 |
| 68317 |
2212S-16G-110 |
16 |
38,10 |
41,14 |
| 68318 |
2212S-17G-110 |
17 |
40,64 |
43,68 |
| 68319 |
2212S-18G-110 |
18 |
43,18 |
46,22 |
| 68320 |
2212S-19G-110 |
19 |
45,72 |
48,76 |
| 68321 |
2212S-20G-110 |
20 |
48,26 |
51,30 |
| 68322 |
2212S-21G-110 |
21 |
50,80 |
53,84 |
| 68323 |
2212S-22G-110 |
22 |
53,34 |
56,38 |
| 68324 |
2212S-23G-110 |
23 |
55,88 |
58,92 |
| 68325 |
2212S-24G-110 |
24 |
58,42 |
61,46 |
| 68326 |
2212S-25G-110 |
25 |
60,96 |
64,00 |
| 68327 |
2212S-26G-110 |
26 |
63,50 |
66,54 |
| 68328 |
2212S-27G-110 |
27 |
66,04 |
69,08 |
| 68329 |
2212S-28G-110 |
28 |
68,58 |
71,62 |
| 68330 |
2212S-29G-110 |
29 |
71,12 |
74,16 |
| 68331 |
2212S-30G-110 |
30 |
73,66 |
76,70 |
| 68332 |
2212S-31G-110 |
31 |
76,20 |
79,24 |
| 68333 |
2212S-32G-110 |
32 |
78,74 |
81,78 |
| 68334 |
2212S-33G-110 |
33 |
81,28 |
84,32 |
| 68335 |
2212S-34G-110 |
34 |
83,82 |
86,86 |
| 68336 |
2212S-35G-110 |
35 |
86,36 |
89,40 |
| 68337 |
2212S-36G-110 |
36 |
88,90 |
91,94 |
| 68338 |
2212S-37G-110 |
37 |
91,44 |
94,48 |
| 68339 |
2212S-38G-110 |
38 |
93,98 |
97,02 |
| 68340 |
2212S-39G-110 |
39 |
96,52 |
99,56 |
| 68341 |
2212S-40G-110 |
40 |
99,06 |
102,10 |
Расположение отверстий на плате
|
|
|
|
|
