| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

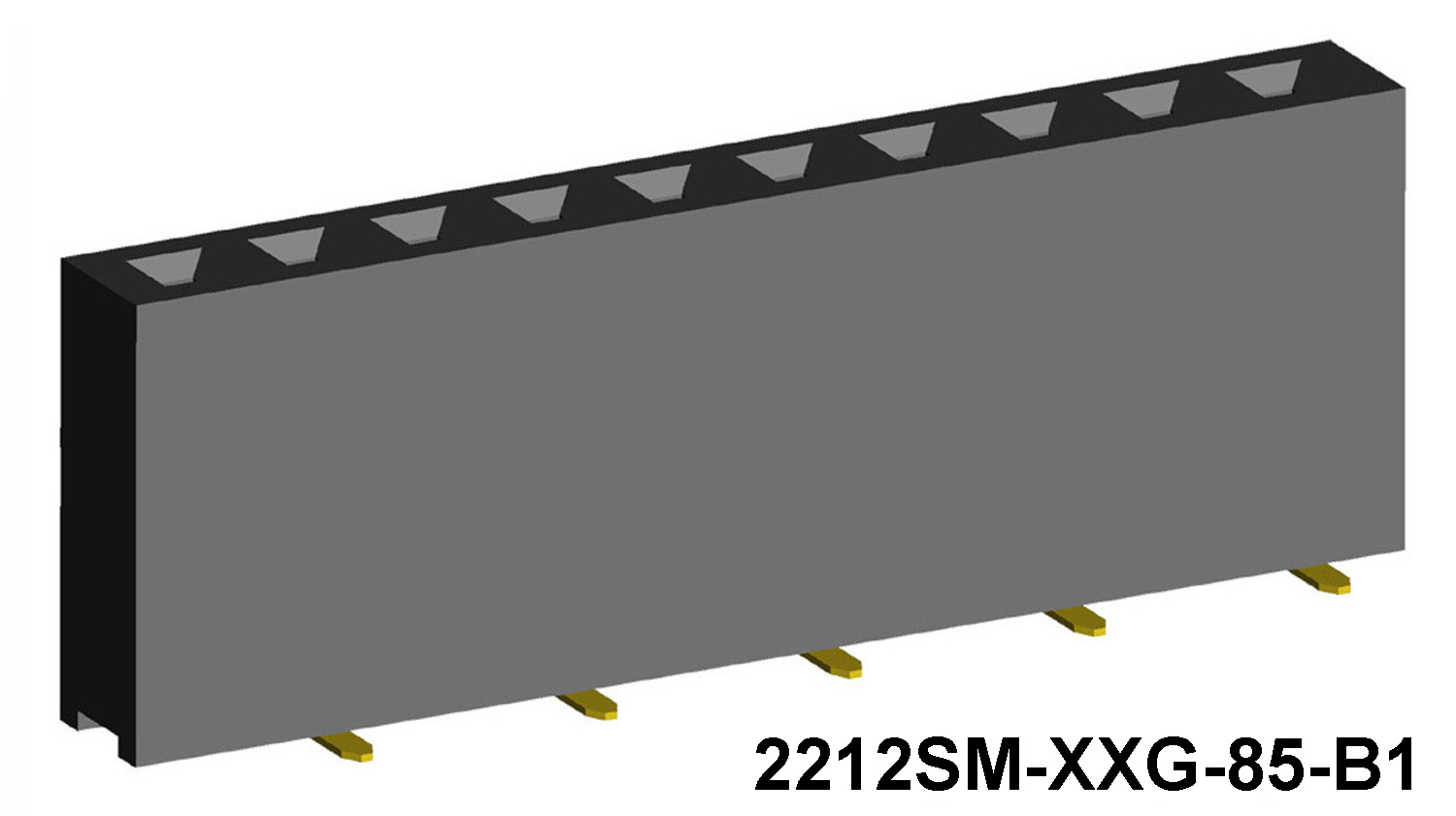

2212SM-XXG-85-BX серия |
|
розетки прямые однорядные (гнездо) на плату для поверхностного (SMD) монтажа, высота 8,5 мм; шаг 2,54 мм
|
|
Чертеж
|
| 2212 |
SM |
- |
02 |
G |
- |
85 |
- |
B1 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
1) серия:
2212
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (2...40):
02: 2 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 02...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
85

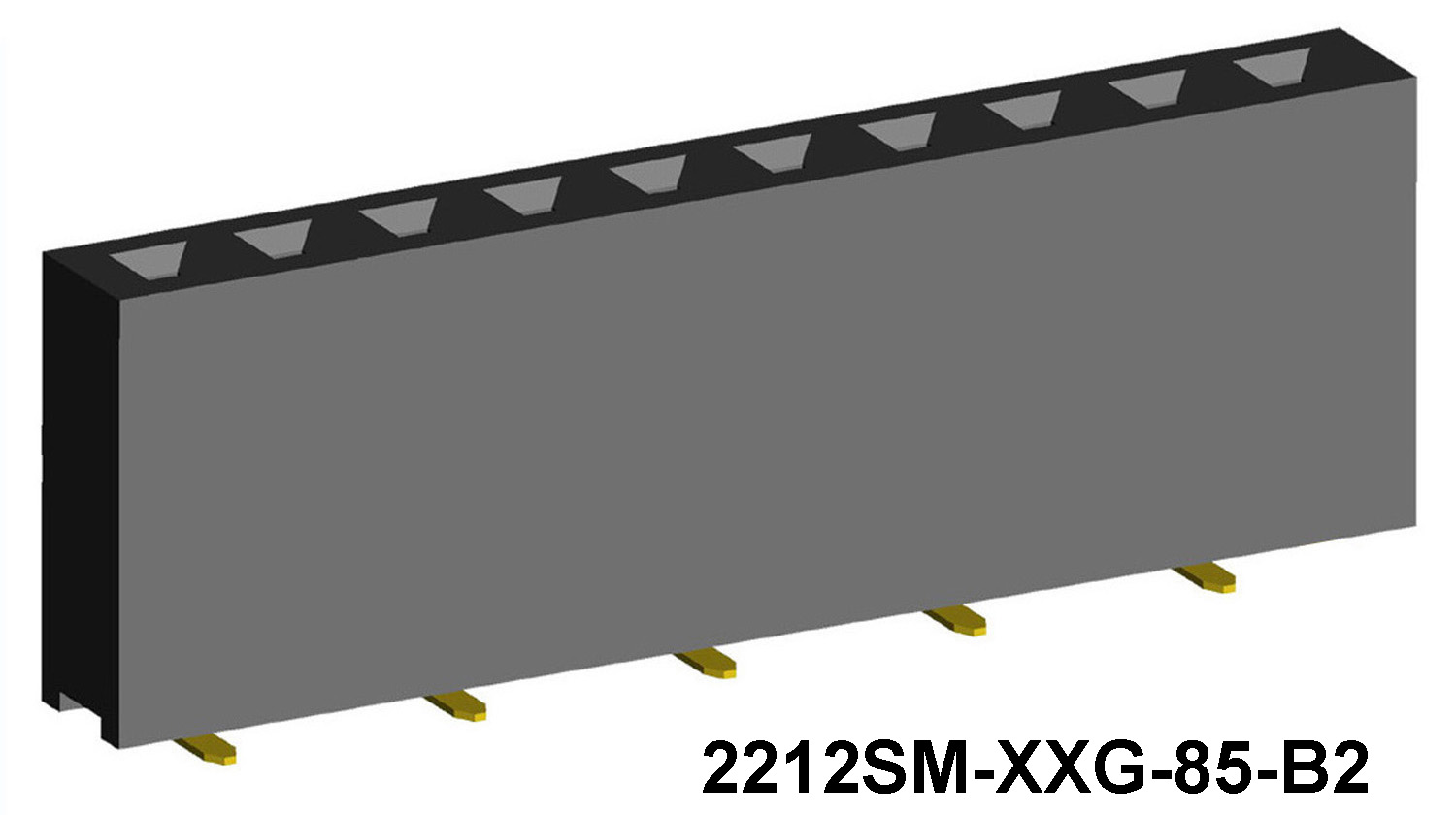

6) зеркальное расположение контактов:
B1
B2
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Расположение контактных площадок на плате
|
| 86699 |
2212SM-02G-85-B1 |
2 |
2,54 |
5,58 |
| 86700 |
2212SM-03G-85-B1 |
3 |
5,08 |
8,12 |
| 86701 |
2212SM-04G-85-B1 |
4 |
7,62 |
10,66 |
| 86702 |
2212SM-05G-85-B1 |
5 |
10,16 |
13,20 |
| 86703 |
2212SM-06G-85-B1 |
6 |
12,70 |
15,74 |
| 86704 |
2212SM-07G-85-B1 |
7 |
15,24 |
18,28 |
| 86705 |
2212SM-08G-85-B1 |
8 |
17,78 |
20,82 |
| 86706 |
2212SM-09G-85-B1 |
9 |
20,32 |
23,36 |
| 86707 |
2212SM-10G-85-B1 |
10 |
22,86 |
25,90 |
| 86708 |
2212SM-11G-85-B1 |
11 |
25,40 |
28,44 |
| 86709 |
2212SM-12G-85-B1 |
12 |
27,94 |
30,98 |
| 86710 |
2212SM-13G-85-B1 |
13 |
30,48 |
33,52 |
| 86711 |
2212SM-14G-85-B1 |
14 |
33,02 |
36,06 |
| 86712 |
2212SM-15G-85-B1 |
15 |
35,56 |
38,60 |
| 86713 |
2212SM-16G-85-B1 |
16 |
38,10 |
41,14 |
| 86714 |
2212SM-17G-85-B1 |
17 |
40,64 |
43,68 |
| 86715 |
2212SM-18G-85-B1 |
18 |
43,18 |
46,22 |
| 86716 |
2212SM-19G-85-B1 |
19 |
45,72 |
48,76 |
| 86717 |
2212SM-20G-85-B1 |
20 |
48,26 |
51,30 |
| 86718 |
2212SM-21G-85-B1 |
21 |
50,80 |
53,84 |
| 86719 |
2212SM-22G-85-B1 |
22 |
53,34 |
56,38 |
| 86720 |
2212SM-23G-85-B1 |
23 |
55,88 |
58,92 |
| 86721 |
2212SM-24G-85-B1 |
24 |
58,42 |
61,46 |
| 86722 |
2212SM-25G-85-B1 |
25 |
60,96 |
64,00 |
| 86723 |
2212SM-26G-85-B1 |
26 |
63,50 |
66,54 |
| 86724 |
2212SM-27G-85-B1 |
27 |
66,04 |
69,08 |
| 86725 |
2212SM-28G-85-B1 |
28 |
68,58 |
71,62 |
| 86726 |
2212SM-29G-85-B1 |
29 |
71,12 |
74,16 |
| 86727 |
2212SM-30G-85-B1 |
30 |
73,66 |
76,70 |
| 86728 |
2212SM-31G-85-B1 |
31 |
76,20 |
79,24 |
| 86729 |
2212SM-32G-85-B1 |
32 |
78,74 |
81,78 |
| 86730 |
2212SM-33G-85-B1 |
33 |
81,28 |
84,32 |
| 86731 |
2212SM-34G-85-B1 |
34 |
83,82 |
86,86 |
| 86732 |
2212SM-35G-85-B1 |
35 |
86,36 |
89,40 |
| 86733 |
2212SM-36G-85-B1 |
36 |
88,90 |
91,94 |
| 86734 |
2212SM-37G-85-B1 |
37 |
91,44 |
94,48 |
| 86735 |
2212SM-38G-85-B1 |
38 |
93,98 |
97,02 |
| 86736 |
2212SM-39G-85-B1 |
39 |
96,52 |
99,56 |
| 86737 |
2212SM-40G-85-B1 |
40 |
99,06 |
102,10 |
|
|
| 86738 |
2212SM-02G-85-B2 |
2 |
2,54 |
5,58 |
| 86739 |
2212SM-03G-85-B2 |
3 |
5,08 |
8,12 |
| 86740 |
2212SM-04G-85-B2 |
4 |
7,62 |
10,66 |
| 86741 |
2212SM-05G-85-B2 |
5 |
10,16 |
13,20 |
| 86742 |
2212SM-06G-85-B2 |
6 |
12,70 |
15,74 |
| 86743 |
2212SM-07G-85-B2 |
7 |
15,24 |
18,28 |
| 86744 |
2212SM-08G-85-B2 |
8 |
17,78 |
20,82 |
| 86745 |
2212SM-09G-85-B2 |
9 |
20,32 |
23,36 |
| 86746 |
2212SM-10G-85-B2 |
10 |
22,86 |
25,90 |
| 86747 |
2212SM-11G-85-B2 |
11 |
25,40 |
28,44 |
| 86748 |
2212SM-12G-85-B2 |
12 |
27,94 |
30,98 |
| 86749 |
2212SM-13G-85-B2 |
13 |
30,48 |
33,52 |
| 86750 |
2212SM-14G-85-B2 |
14 |
33,02 |
36,06 |
| 86751 |
2212SM-15G-85-B2 |
15 |
35,56 |
38,60 |
| 86752 |
2212SM-16G-85-B2 |
16 |
38,10 |
41,14 |
| 86753 |
2212SM-17G-85-B2 |
17 |
40,64 |
43,68 |
| 86754 |
2212SM-18G-85-B2 |
18 |
43,18 |
46,22 |
| 86755 |
2212SM-19G-85-B2 |
19 |
45,72 |
48,76 |
| 86756 |
2212SM-20G-85-B2 |
20 |
48,26 |
51,30 |
| 86757 |
2212SM-21G-85-B2 |
21 |
50,80 |
53,84 |
| 86758 |
2212SM-22G-85-B2 |
22 |
53,34 |
56,38 |
| 86759 |
2212SM-23G-85-B2 |
23 |
55,88 |
58,92 |
| 86760 |
2212SM-24G-85-B2 |
24 |
58,42 |
61,46 |
| 86761 |
2212SM-25G-85-B2 |
25 |
60,96 |
64,00 |
| 86762 |
2212SM-26G-85-B2 |
26 |
63,50 |
66,54 |
| 86763 |
2212SM-27G-85-B2 |
27 |
66,04 |
69,08 |
| 86764 |
2212SM-28G-85-B2 |
28 |
68,58 |
71,62 |
| 86765 |
2212SM-29G-85-B2 |
29 |
71,12 |
74,16 |
| 86766 |
2212SM-30G-85-B2 |
30 |
73,66 |
76,70 |
| 86767 |
2212SM-31G-85-B2 |
31 |
76,20 |
79,24 |
| 86768 |
2212SM-32G-85-B2 |
32 |
78,74 |
81,78 |
| 86769 |
2212SM-33G-85-B2 |
33 |
81,28 |
84,32 |
| 86770 |
2212SM-34G-85-B2 |
34 |
83,82 |
86,86 |
| 86771 |
2212SM-35G-85-B2 |
35 |
86,36 |
89,40 |
| 86772 |
2212SM-36G-85-B2 |
36 |
88,90 |
91,94 |
| 86773 |
2212SM-37G-85-B2 |
37 |
91,44 |
94,48 |
| 86774 |
2212SM-38G-85-B2 |
38 |
93,98 |
97,02 |
| 86775 |
2212SM-39G-85-B2 |
39 |
96,52 |
99,56 |
| 86776 |
2212SM-40G-85-B2 |
40 |
99,06 |
102,10 |
|
Расположение контактных площадок на плате
|
|
|
|
|
