Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

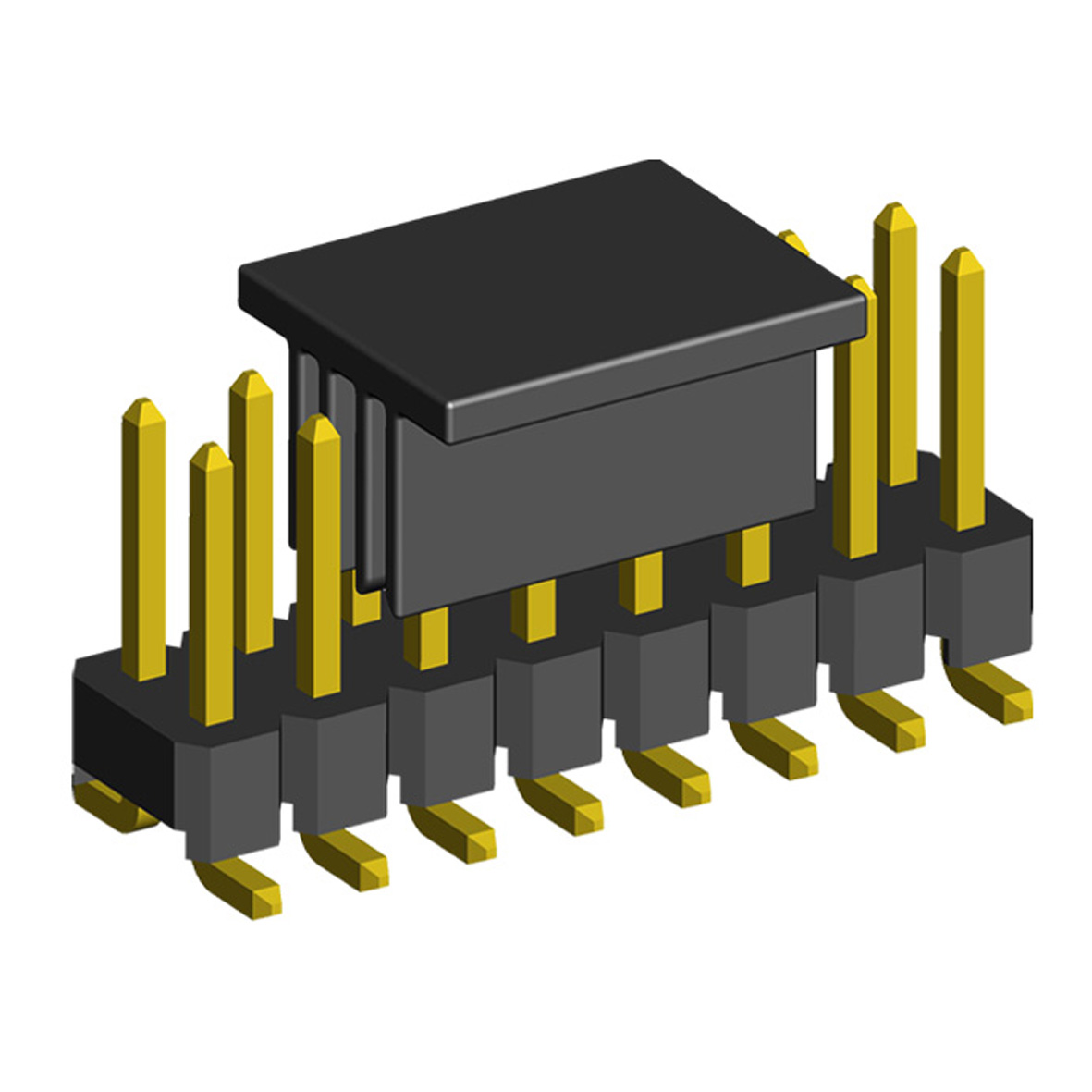

2213SM-XXG-XXXX-CP серия

вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм


2213SM-XXG-XXXX-CP серия, вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм
, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Чертеж
2213SM-XXG-XXXX-CP серия, вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм
, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение контактных площадок на плате

2213 SM - 02 G - XXXX - CP
1 2   3 4   5   6

1) серия:
     2213
2) изолятор:
     SM: для поверхностного монтажа
3) количество контактов (2...80):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 04...08)
     04: 4 контакта
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
     T: лужение
5) размеры A, B в десятых долях мм (если не указано, то стандарт 6036 = 6,0, 3,6 мм)
     XXXX
6) наличие крышки для захвата при автоматическом монтаже
     CP

Штыревые вилки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2213SM-XXG-XXXX.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
         под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение


код
товара
марка кол-во
контактов
84358 2213SM-02G-6036-CP 2
84359 2213SM-04G-6036-CP 4
84360 2213SM-06G-6036-CP 6
84361 2213SM-08G-6036-CP 8
84362 2213SM-10G-6036-CP 10
77157 2213SM-12G-6036-CP 12
84363 2213SM-14G-6036-CP 14
84364 2213SM-16G-6036-CP 16
84365 2213SM-18G-6036-CP 18
84366 2213SM-20G-6036-CP 20
84367 2213SM-22G-6036-CP 22
84368 2213SM-24G-6036-CP 24
84369 2213SM-26G-6036-CP 26
84370 2213SM-28G-6036-CP 28
84371 2213SM-30G-6036-CP 30
84372 2213SM-32G-6036-CP 32
84373 2213SM-34G-6036-CP 34
84374 2213SM-36G-6036-CP 36
84375 2213SM-38G-6036-CP 38
84376 2213SM-40G-6036-CP 40
84377 2213SM-42G-6036-CP 42
84378 2213SM-44G-6036-CP 44
84379 2213SM-46G-6036-CP 46
84380 2213SM-48G-6036-CP 48
84381 2213SM-50G-6036-CP 50
84382 2213SM-52G-6036-CP 52
84383 2213SM-54G-6036-CP 54
84384 2213SM-56G-6036-CP 56
84385 2213SM-58G-6036-CP 58
84386 2213SM-60G-6036-CP 60
84387 2213SM-62G-6036-CP 62
84388 2213SM-64G-6036-CP 64
84389 2213SM-66G-6036-CP 66
84390 2213SM-68G-6036-CP 68
84391 2213SM-70G-6036-CP 70
84392 2213SM-72G-6036-CP 72
84393 2213SM-74G-6036-CP 74
84394 2213SM-76G-6036-CP 76
84395 2213SM-78G-6036-CP 78
84396 2213SM-80G-6036-CP 80

2213SM-XXG-XXXX-CP серия, вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм
, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение контактных площадок на плате



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
