Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

2213SM-XXG-XXXX-PG серия

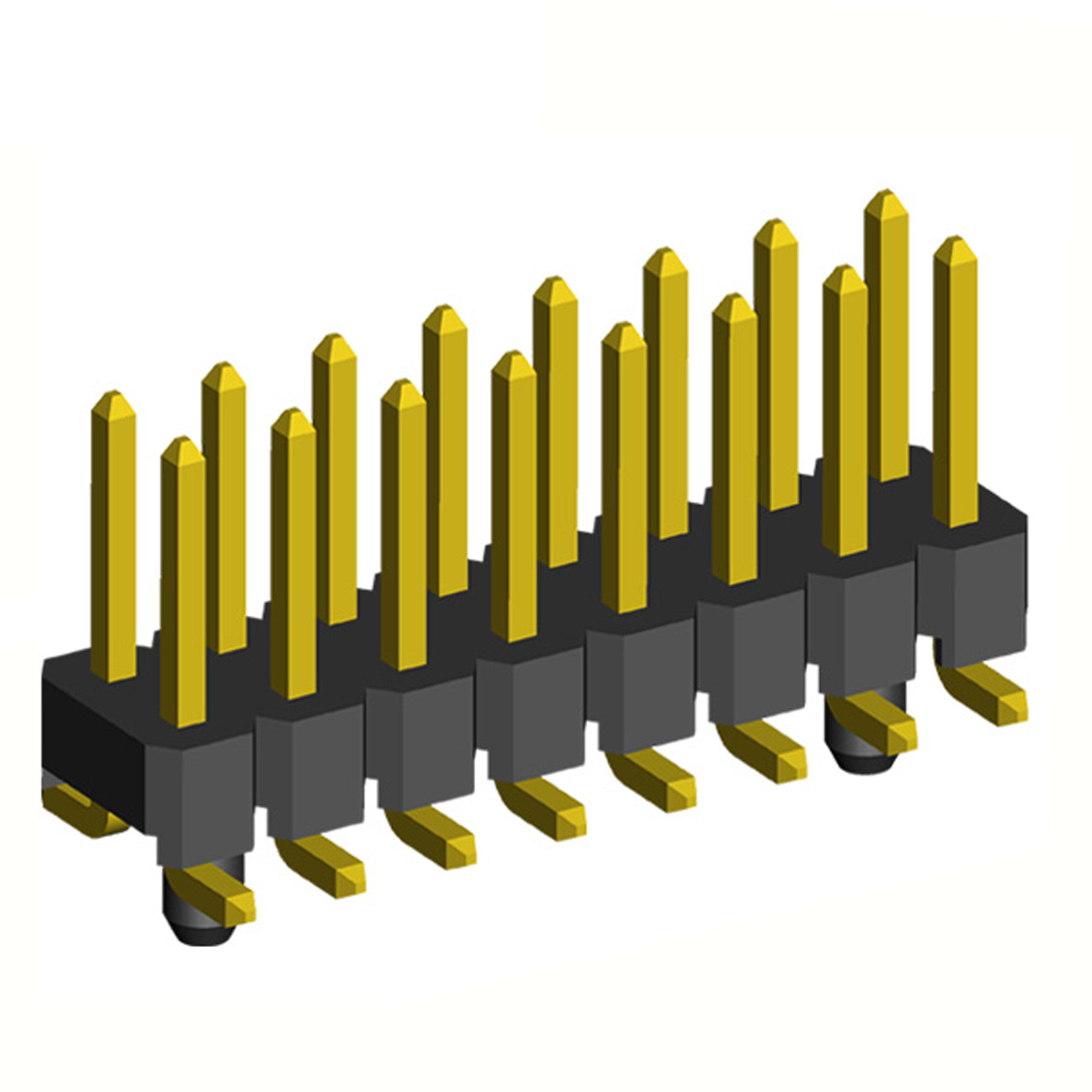

вилки открытые прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,54 x 2,54 мм


2213SM-XXG-XXXX-PG серия, вилки открытые прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,54 x 2,54 мм
, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Чертеж
2213SM-XXG-XXXX-PG серия, вилки открытые прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,54 x 2,54 мм
, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение отверстий и контактных площадок на плате

2213 SM - 02 G - XXXX - PG
1 2   3 4   5   6

1) серия:
     2213
2) изолятор:
     SM: для поверхностного монтажа
3) количество контактов (2...80):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 04...08)
     04: 4 контакта
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
     T: лужение
5) размеры A, B в десятых долях мм (если не указано, то стандарт 6036 = 6,0, 3,6 мм)
     XXXX
6) направляющие в плату
     PG

Штыревые вилки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
         под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение


код
товара
марка кол-во
контактов
84278 2213SM-02G-6036-PG 2
84279 2213SM-04G-6036-PG 4
84280 2213SM-06G-6036-PG 6
84281 2213SM-08G-6036-PG 8
84282 2213SM-10G-6036-PG 10
84283 2213SM-12G-6036-PG 12
84284 2213SM-14G-6036-PG 14
84285 2213SM-16G-6036-PG 16
84286 2213SM-18G-6036-PG 18
84287 2213SM-20G-6036-PG 20
84288 2213SM-22G-6036-PG 22
84289 2213SM-24G-6036-PG 24
84290 2213SM-26G-6036-PG 26
84291 2213SM-28G-6036-PG 28
84292 2213SM-30G-6036-PG 30
84293 2213SM-32G-6036-PG 32
84294 2213SM-34G-6036-PG 34
84295 2213SM-36G-6036-PG 36
84296 2213SM-38G-6036-PG 38
84297 2213SM-40G-6036-PG 40
84298 2213SM-42G-6036-PG 42
84299 2213SM-44G-6036-PG 44
84300 2213SM-46G-6036-PG 46
84301 2213SM-48G-6036-PG 48
84302 2213SM-50G-6036-PG 50
84303 2213SM-52G-6036-PG 52
84304 2213SM-54G-6036-PG 54
84305 2213SM-56G-6036-PG 56
84306 2213SM-58G-6036-PG 58
84307 2213SM-60G-6036-PG 60
84308 2213SM-62G-6036-PG 62
84309 2213SM-64G-6036-PG 64
84310 2213SM-66G-6036-PG 66
84311 2213SM-68G-6036-PG 68
84312 2213SM-70G-6036-PG 70
84313 2213SM-72G-6036-PG 72
84314 2213SM-74G-6036-PG 74
84315 2213SM-76G-6036-PG 76
84316 2213SM-78G-6036-PG 78
84317 2213SM-80G-6036-PG 80

2213SM-XXG-XXXX-PG серия, вилки открытые прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,54 x 2,54 мм
, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение отверстий и контактных площадок на плате
