Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

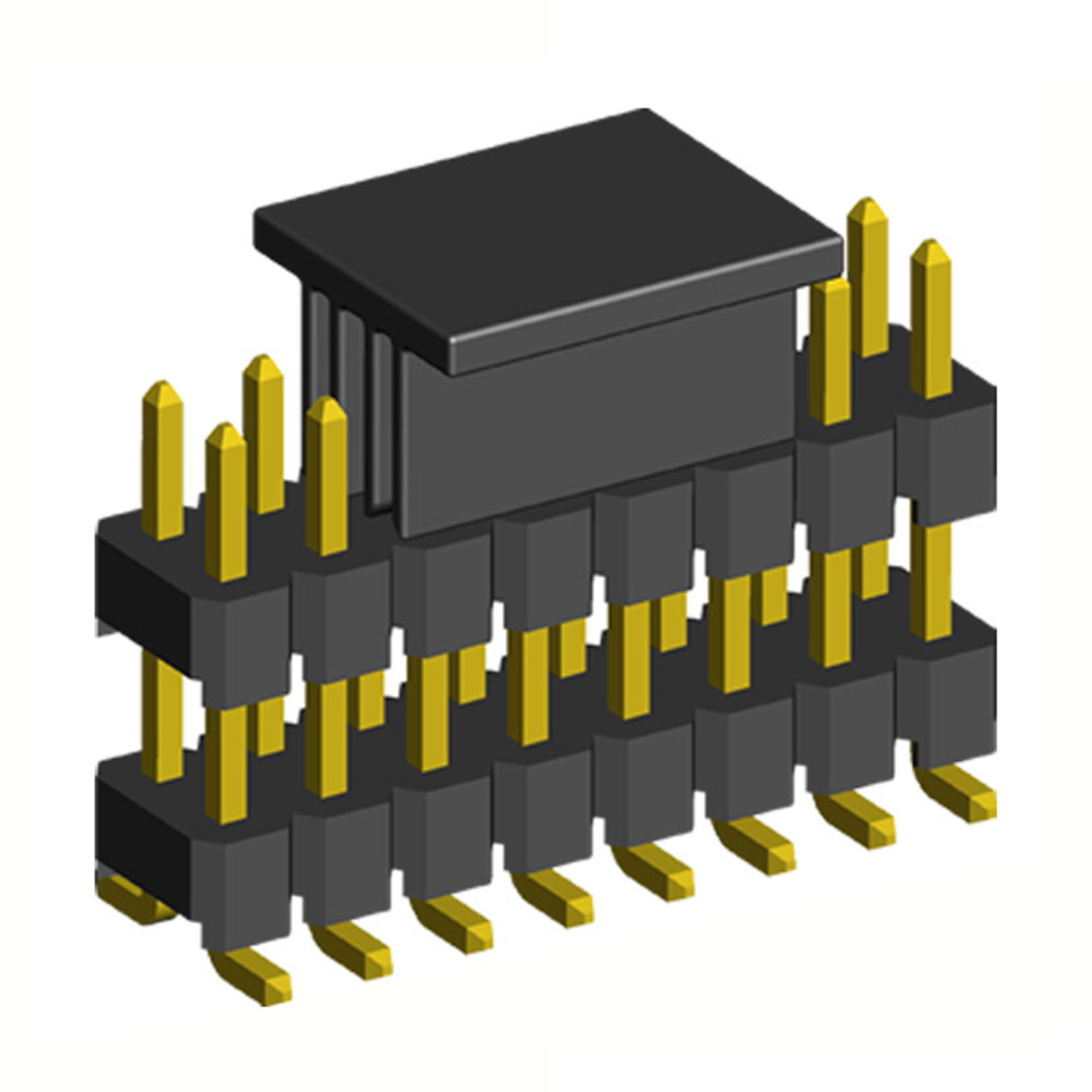

2213SMDI-XXG-XXXX-CP серия

вилки открытые прямые двухрядные с двойным изолятором на плату
для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм



2213SMDI-XXG-XXXX-CP серия, вилки открытые прямые двухрядные приподнятые на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм
, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Чертеж
2213SMDI-XXG-XXXX-CP серия, вилки открытые прямые двухрядные приподнятые на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм
, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение контактных площадок на плате

2213 SMDI - 02 G - XXXX - CP
1 2   3 4   5   6

1) серия:
     2213
2) изолятор:
     SMDI: для поверхностного монтажа, двойной изолятор
3) количество контактов (2...80):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 04...08)
     04: 4 контакта
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
     T: лужение
5) размеры A, B в десятых долях мм (если не указано, то стандарт 3593 = 3,5, 9,3 мм)
     XXXX
6) наличие крышки для захвата при автоматическом монтаже
     CP

Штыревые вилки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2213SMDI-XXG-XXXX (PLHD-XXS).

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
         под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение


код
товара
марка кол-во контактов
84438 2213SMDI-02G-CP 2
84439 2213SMDI-04G-CP 4
84440 2213SMDI-06G-CP 6
84441 2213SMDI-08G-CP 8
84442 2213SMDI-10G-CP 10
84443 2213SMDI-12G-CP 12
84444 2213SMDI-14G-CP 14
84445 2213SMDI-16G-CP 16
84446 2213SMDI-18G-CP 18
84447 2213SMDI-20G-CP 20
84448 2213SMDI-22G-CP 22
84449 2213SMDI-24G-CP 24
84450 2213SMDI-26G-CP 26
84451 2213SMDI-28G-CP 28
84452 2213SMDI-30G-CP 30
84453 2213SMDI-32G-CP 32
84454 2213SMDI-34G-CP 34
84455 2213SMDI-36G-CP 36
84456 2213SMDI-38G-CP 38
84457 2213SMDI-40G-CP 40
84458 2213SMDI-42G-CP 42
84459 2213SMDI-44G-CP 44
84460 2213SMDI-46G-CP 46
84461 2213SMDI-48G-CP 48
84462 2213SMDI-50G-CP 50
84463 2213SMDI-52G-CP 52
84464 2213SMDI-54G-CP 54
84465 2213SMDI-56G-CP 56
84466 2213SMDI-58G-CP 58
84467 2213SMDI-60G-CP 60
84468 2213SMDI-62G-CP 62
84469 2213SMDI-64G-CP 64
84470 2213SMDI-66G-CP 66
84471 2213SMDI-68G-CP 68
84472 2213SMDI-70G-CP 70
84473 2213SMDI-72G-CP 72
84474 2213SMDI-74G-CP 74
84475 2213SMDI-76G-CP 76
84476 2213SMDI-78G-CP 78
84477 2213SMDI-80G-CP 80

2213SMDI-XXG-XXXX-CP серия, вилки открытые прямые двухрядные приподнятые на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм
, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение контактных площадок на плате



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
