Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

2213SMDI-XXG-XXXX-PG серия

вилки открытые прямые двухрядные с двойным изолятором и направляющими на плату
для поверхностного (SMD) монтажа, шаг 2,54 x 2,54 мм

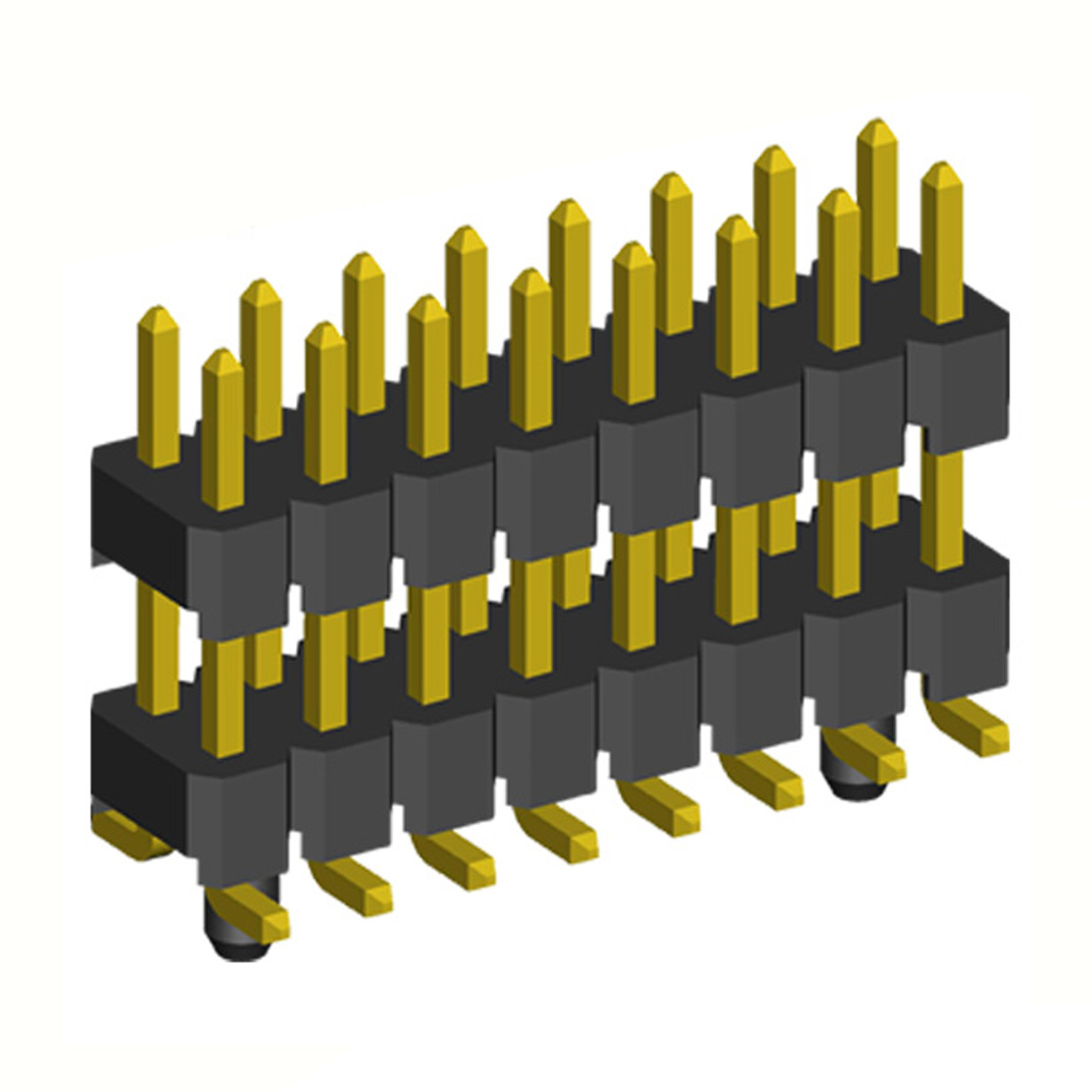

2213SMDI-XXG-XXXX-PG серия, вилки открытые прямые двухрядные приподнятые с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,54 x 2,54 мм
, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Чертеж
2213SMDI-XXG-XXXX-PG серия, вилки открытые прямые двухрядные приподнятые с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,54 x 2,54 мм
, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение отверстий и контактных площадок на плате

2213 SMDI - 02 G - XXXX - PG
1 2   3 4   5   6

1) серия:
     2213
2) изолятор:
     SMDI: для поверхностного монтажа, двойной изолятор
3) количество контактов (2...80):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 04...08)
     04: 4 контакта
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
     T: лужение
5) размеры A, B в десятых долях мм (если не указано, то стандарт 3593 = 3,5, 9,3 мм)
     XXXX
6) направляющие в плату
     PG

Штыревые вилки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
         под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение


код
товара
марка кол-во контактов
84398 2213SMDI-02G-PG 2
84399 2213SMDI-04G-PG 4
84400 2213SMDI-06G-PG 6
84401 2213SMDI-08G-PG 8
84402 2213SMDI-10G-PG 10
84403 2213SMDI-12G-PG 12
84404 2213SMDI-14G-PG 14
84405 2213SMDI-16G-PG 16
84406 2213SMDI-18G-PG 18
84407 2213SMDI-20G-PG 20
84408 2213SMDI-22G-PG 22
84409 2213SMDI-24G-PG 24
84410 2213SMDI-26G-PG 26
84411 2213SMDI-28G-PG 28
84412 2213SMDI-30G-PG 30
84413 2213SMDI-32G-PG 32
84414 2213SMDI-34G-PG 34
84415 2213SMDI-36G-PG 36
84416 2213SMDI-38G-PG 38
84417 2213SMDI-40G-PG 40
84418 2213SMDI-42G-PG 42
84419 2213SMDI-44G-PG 44
84420 2213SMDI-46G-PG 46
84421 2213SMDI-48G-PG 48
84422 2213SMDI-50G-PG 50
84423 2213SMDI-52G-PG 52
84424 2213SMDI-54G-PG 54
84425 2213SMDI-56G-PG 56
84426 2213SMDI-58G-PG 58
84427 2213SMDI-60G-PG 60
84428 2213SMDI-62G-PG 62
84429 2213SMDI-64G-PG 64
84430 2213SMDI-66G-PG 66
84431 2213SMDI-68G-PG 68
84432 2213SMDI-70G-PG 70
84433 2213SMDI-72G-PG 72
84434 2213SMDI-74G-PG 74
84435 2213SMDI-76G-PG 76
84436 2213SMDI-78G-PG 78
84437 2213SMDI-80G-PG 80

2213SMDI-XXG-XXXX-PG серия, вилки открытые прямые двухрядные приподнятые с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,54 x 2,54 мм
, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение отверстий и контактных площадок на плате
