| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
2214BR-XXG-SM серия |
|

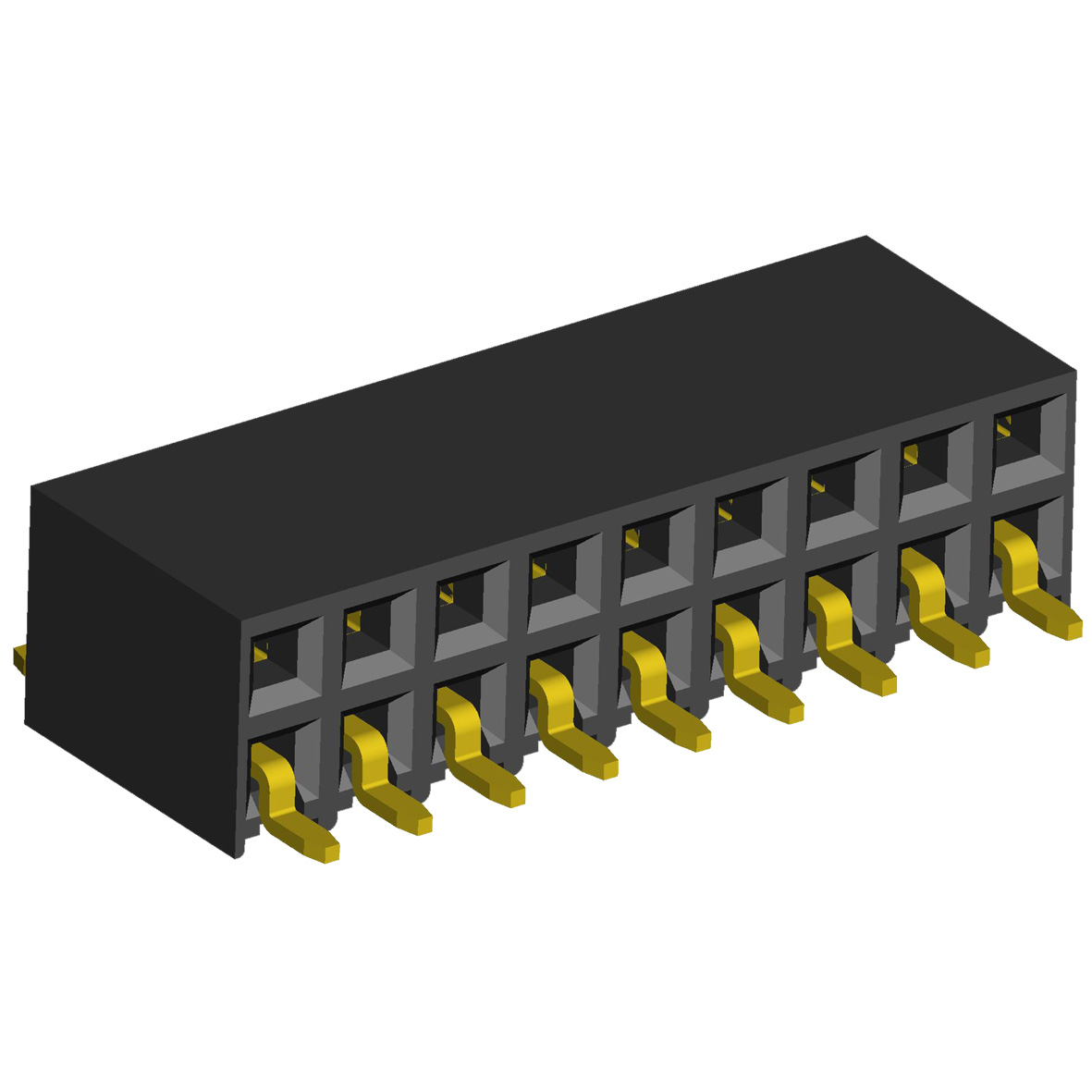

розетки с боковым входом двухрядные на плату для поверхностного (SMD) монтажа, шаг 2,54 x 2,54 мм
|
|

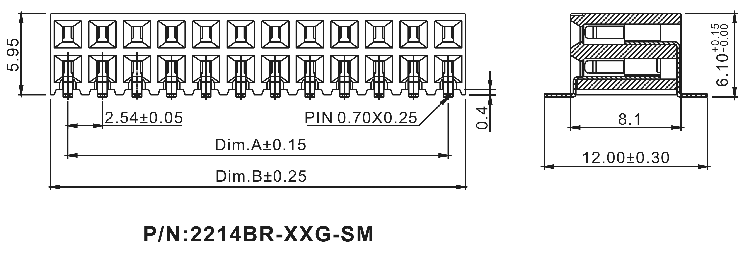

Чертеж
Расположение контактных площадок на плате
 |
| 2214 |
BR |
- |
04 |
G |
- |
SM |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2214
2) изолятор:
BR: боковой вход
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) изолятор:
SM: для поверхностного монтажа
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 69231 |
2214BR-04G-SM |
4 |
2,54 |
5,08 |
| 69232 |
2214BR-06G-SM |
6 |
5,08 |
7,62 |
| 69233 |
2214BR-08G-SM |
8 |
7,62 |
10,16 |
| 69234 |
2214BR-10G-SM |
10 |
10,16 |
12,70 |
| 69235 |
2214BR-12G-SM |
12 |
12,70 |
15,24 |
| 69236 |
2214BR-14G-SM |
14 |
15,24 |
17,78 |
| 69237 |
2214BR-16G-SM |
16 |
17,78 |
20,32 |
| 69238 |
2214BR-18G-SM |
18 |
20,32 |
22,86 |
| 69239 |
2214BR-20G-SM |
20 |
22,86 |
25,40 |
| 69240 |
2214BR-22G-SM |
22 |
25,40 |
27,94 |
| 69241 |
2214BR-24G-SM |
24 |
27,94 |
30,48 |
| 69242 |
2214BR-26G-SM |
26 |
30,48 |
33,02 |
| 69243 |
2214BR-28G-SM |
28 |
33,02 |
35,56 |
| 69244 |
2214BR-30G-SM |
30 |
35,56 |
38,10 |
| 69245 |
2214BR-32G-SM |
32 |
38,10 |
40,64 |
| 69246 |
2214BR-34G-SM |
34 |
40,64 |
43,18 |
| 69247 |
2214BR-36G-SM |
36 |
43,18 |
45,72 |
| 69248 |
2214BR-38G-SM |
38 |
45,72 |
48,26 |
| 69249 |
2214BR-40G-SM |
40 |
48,26 |
50,80 |
| 69250 |
2214BR-42G-SM |
42 |
50,80 |
53,34 |
| 69251 |
2214BR-44G-SM |
44 |
53,34 |
55,88 |
| 69252 |
2214BR-46G-SM |
46 |
55,88 |
58,42 |
| 69253 |
2214BR-48G-SM |
48 |
58,42 |
60,96 |
| 69254 |
2214BR-50G-SM |
50 |
60,96 |
63,50 |
| 69255 |
2214BR-52G-SM |
52 |
63,50 |
66,04 |
| 69256 |
2214BR-54G-SM |
54 |
66,04 |
68,58 |
| 69257 |
2214BR-56G-SM |
56 |
68,58 |
71,12 |
| 69258 |
2214BR-58G-SM |
58 |
71,12 |
73,66 |
| 69259 |
2214BR-60G-SM |
60 |
73,66 |
76,20 |
| 69260 |
2214BR-62G-SM |
62 |
76,20 |
78,74 |
| 69261 |
2214BR-64G-SM |
64 |
78,74 |
81,28 |
| 69262 |
2214BR-66G-SM |
66 |
81,28 |
83,82 |
| 69263 |
2214BR-68G-SM |
68 |
83,82 |
86,36 |
| 69264 |
2214BR-70G-SM |
70 |
86,36 |
88,90 |
| 69265 |
2214BR-72G-SM |
72 |
88,90 |
91,44 |
| 69266 |
2214BR-74G-SM |
74 |
91,44 |
93,98 |
| 69267 |
2214BR-76G-SM |
76 |
93,98 |
96,52 |
| 69268 |
2214BR-78G-SM |
78 |
96,52 |
99,06 |
| 69269 |
2214BR-80G-SM |
80 |
99,06 |
101,60 |
Расположение контактных площадок на плате
|
|
|
|
|
