Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

2214R-XXG-72 серия

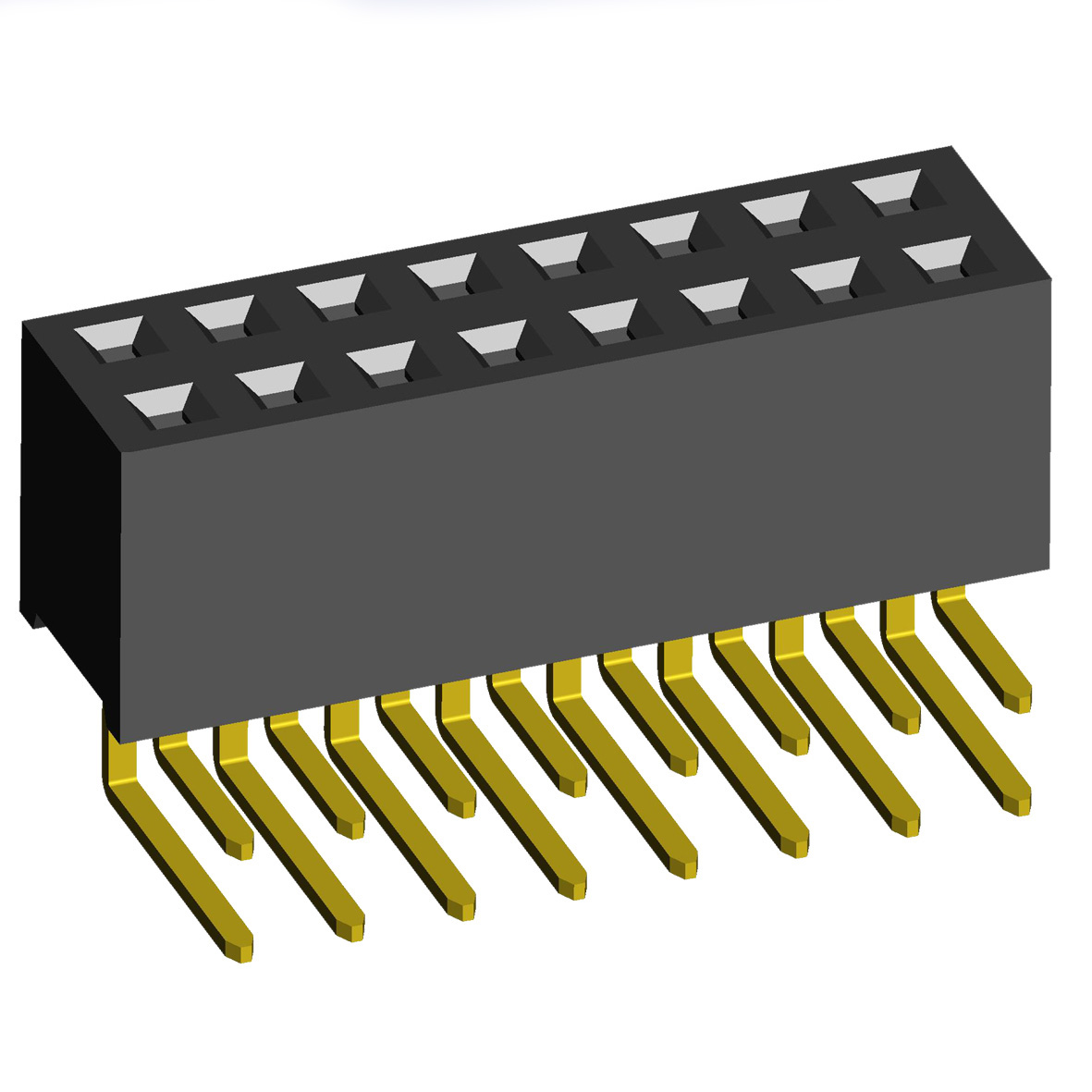

розетки двухрядные угловые (гнездо) на плату для монтажа в отверстия, высота изолятора 7,2 мм; шаг 2,54 x 2,54 мм


2214R-XXG-XX серия, розетки двухрядные угловые на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

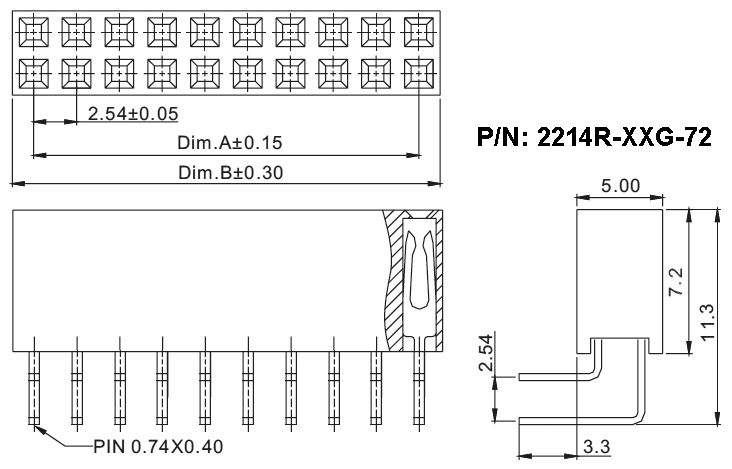

Чертеж
2214r-XXG-XX серия, розетки двухрядные угловые на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение отверстий на плате

2214 R - 04 G - 72
1 2   3 4   5

1) серия:
     2214
2) изолятор:
     R: угловой
3) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     06: 6 контактов
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
5) высота изолятора в десятых долях мм:
     72

Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
         под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение


код
товара
марка кол-во
контактов
Размеры
A B
163260 2214R-04G-72 4 2,54 5,58
163261 2214R-06G-72 6 5,08 8,12
163262 2214R-08G-72 8 7,62 10,66
163263 2214R-10G-72 10 10,16 13,20
163264 2214R-12G-72 12 12,70 15,74
163265 2214R-14G-72 14 15,24 18,28
163266 2214R-16G-72 16 17,78 20,82
163267 2214R-18G-72 18 20,32 23,36
163268 2214R-20G-72 20 22,86 25,90
163269 2214R-22G-72 22 25,40 28,44
163270 2214R-24G-72 24 27,94 30,98
163271 2214R-26G-72 26 30,48 33,52
163272 2214R-28G-72 28 33,02 36,06
163273 2214R-30G-72 30 35,56 38,60
163274 2214R-32G-72 32 38,10 41,14
163275 2214R-34G-72 34 40,64 43,68
163276 2214R-36G-72 36 43,18 46,22
163277 2214R-38G-72 38 45,72 48,76
163278 2214R-40G-72 40 48,26 51,30
163279 2214R-42G-72 42 50,80 53,84
163280 2214R-44G-72 44 53,34 56,38
163281 2214R-46G-72 46 55,88 58,92
163282 2214R-48G-72 48 58,42 61,46
163283 2214R-50G-72 50 60,96 64,00
163284 2214R-52G-72 52 63,50 66,54
163285 2214R-54G-72 54 66,04 69,08
163286 2214R-56G-72 56 68,58 71,62
163287 2214R-58G-72 58 71,12 74,16
163288 2214R-60G-72 60 73,66 76,70
163289 2214R-62G-72 62 76,20 79,24
163290 2214R-64G-72 64 78,74 81,78
163291 2214R-66G-72 66 81,28 84,32
163292 2214R-68G-72 68 83,82 86,86
163293 2214R-70G-72 70 86,36 89,40
163294 2214R-72G-72 72 88,90 91,94
163295 2214R-74G-72 74 91,44 94,48
163296 2214R-76G-72 76 93,98 97,02
163297 2214R-78G-72 78 96,52 99,56
163298 2214R-80G-72 80 99,06 102,10

2214r-XXG-XX серия, розетки двухрядные угловые на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение отверстий на плате
