2214S-XXG-36-BRB серия

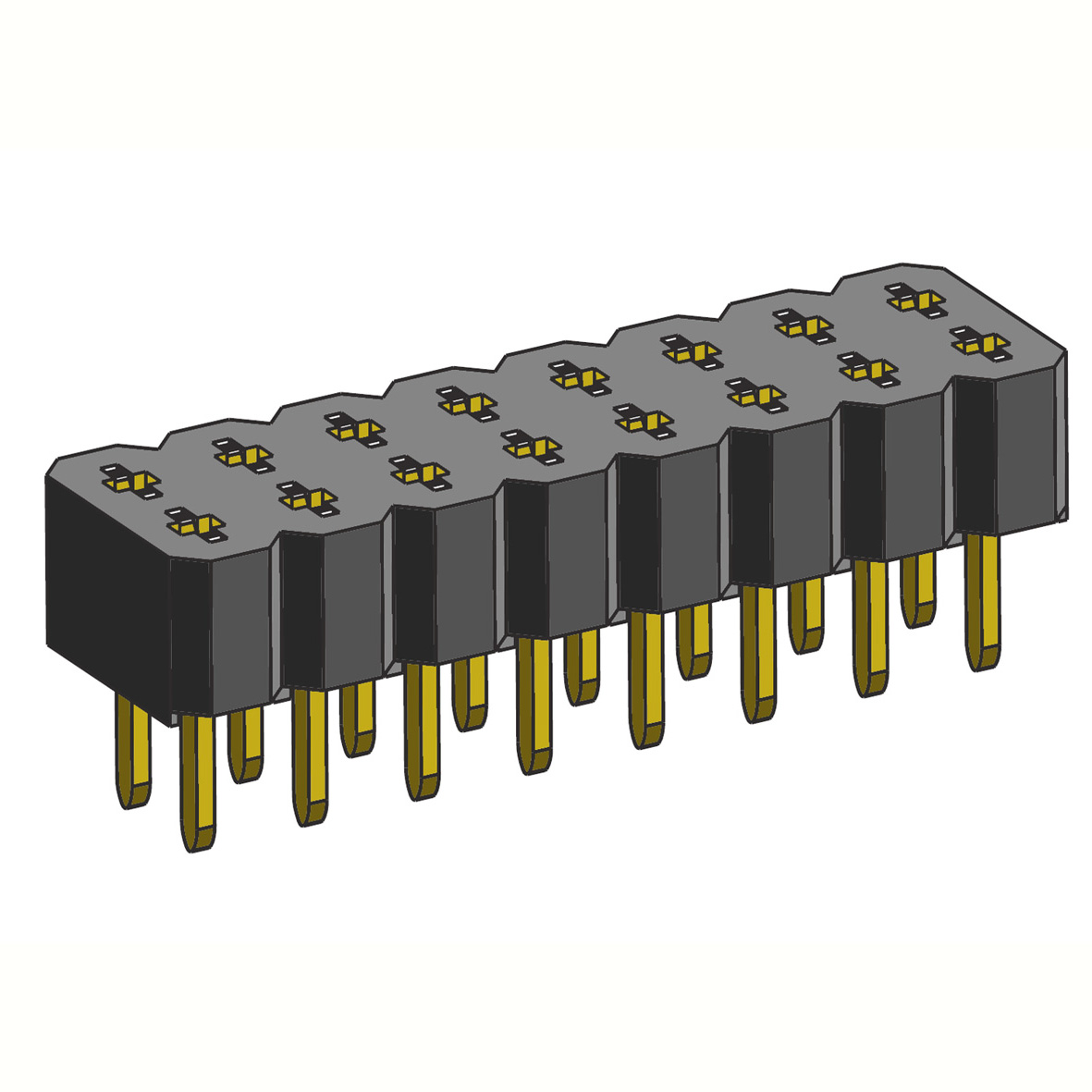

розетки двухрядные прямые ломаемые (гнездо) на плату

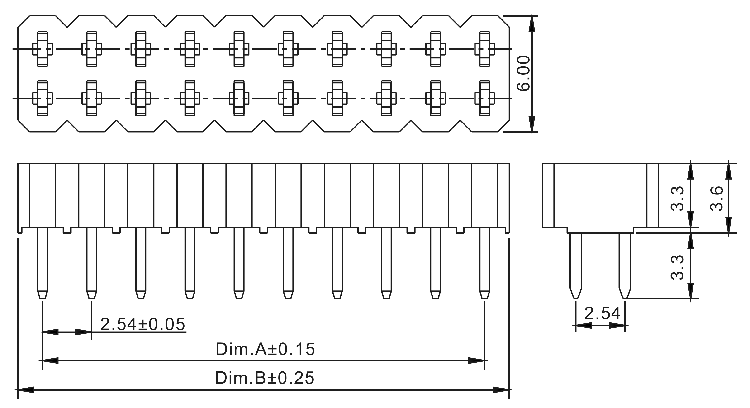

для монтажа в отверстия, высота изолятора 3,6 мм; шаг 2,54x2,54 мм

2214 S - 02 G - 36 - BRB 1 2   3 4   5   6 1) серия:      2214 2) изолятор:      S: прямой 3) количество контактов (2...40):      02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 03, ... 09)      03: 3 контакта      xx: ...      40: 40 контактов 4) покрытие:      G: золочение 5) высота изолятора в десятых долях мм:      36 6) ломаемый тип:      BRB

Розетки данной серии изготавливаются на фабрике методом литья. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
         под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
