| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

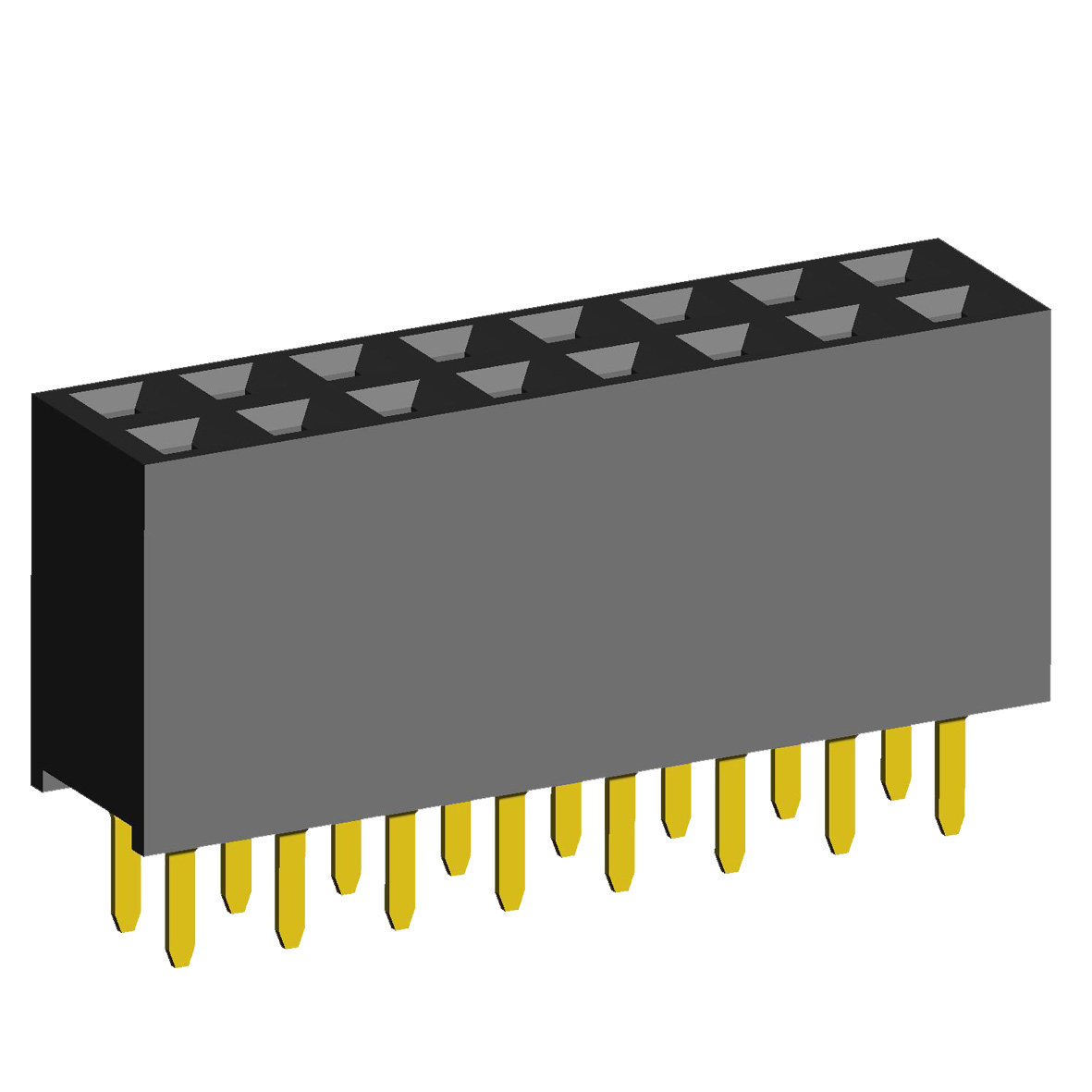

2214S-XXG-85 (PBD-XX) серия |
|
розетки двухрядные прямые (гнездо) на плату для монтажа в отверстия, высота изолятора 8,5 мм; шаг 2,54 x 2,54 мм
|
|
Чертеж
Расположение отверстий на плате
 |
| 2214 |
S |
- |
04 |
G |
- |
85 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2214
2) изолятор:
S: прямой
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
85
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов (в России принято название PBD-XX). |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 17239 |
2214S-04G-85 |
PBD-04 |
4 |
2,54 |
5,58 |
| 17237 |
2214S-06G-85 |
PBD-06 |
6 |
5,08 |
8,12 |
| 17232 |
2214S-08G-85 |
PBD-08 |
8 |
7,62 |
10,66 |
| 17402 |
2214S-10G-85 |
PBD-10 |
10 |
10,16 |
13,20 |
| 17243 |
2214S-12G-85 |
PBD-12 |
12 |
12,70 |
15,74 |
| 17242 |
2214S-14G-85 |
PBD-14 |
14 |
15,24 |
18,28 |
| 37342 |
2214S-16G-85 |
PBD-16 |
16 |
17,78 |
20,82 |
| 24135 |
2214S-18G-85 |
PBD-18 |
18 |
20,32 |
23,36 |
| 16696 |
2214S-20G-85 |
PBD-20 |
20 |
22,86 |
25,90 |
| 24136 |
2214S-22G-85 |
PBD-22 |
22 |
25,40 |
28,44 |
| 24137 |
2214S-24G-85 |
PBD-24 |
24 |
27,94 |
30,98 |
| 64617 |
2214S-26G-85 |
PBD-26 |
26 |
30,48 |
33,52 |
| 23310 |
2214S-28G-85 |
PBD-28 |
28 |
33,02 |
36,06 |
| 24143 |
2214S-30G-85 |
PBD-30 |
30 |
35,56 |
38,60 |
| 64618 |
2214S-32G-85 |
PBD-32 |
32 |
38,10 |
41,14 |
| 64619 |
2214S-34G-85 |
PBD-34 |
34 |
40,64 |
43,68 |
| 64620 |
2214S-36G-85 |
PBD-36 |
36 |
43,18 |
46,22 |
| 24141 |
2214S-38G-85 |
PBD-38 |
38 |
45,72 |
48,76 |
| 17401 |
2214S-40G-85 |
PBD-40 |
40 |
48,26 |
51,30 |
| 24142 |
2214S-42G-85 |
PBD-42 |
42 |
50,80 |
53,84 |
| 64621 |
2214S-44G-85 |
PBD-44 |
44 |
53,34 |
56,38 |
| 68866 |
2214S-46G-85 |
PBD-46 |
46 |
55,88 |
58,92 |
| 64622 |
2214S-48G-85 |
PBD-48 |
48 |
58,42 |
61,46 |
| 64623 |
2214S-50G-85 |
PBD-50 |
50 |
60,96 |
64,00 |
| 68867 |
2214S-52G-85 |
PBD-52 |
52 |
63,50 |
66,54 |
| 68868 |
2214S-54G-85 |
PBD-54 |
54 |
66,04 |
69,08 |
| 64624 |
2214S-56G-85 |
PBD-56 |
56 |
68,58 |
71,62 |
| 68869 |
2214S-58G-85 |
PBD-58 |
58 |
71,12 |
74,16 |
| 17400 |
2214S-60G-85 |
PBD-60 |
60 |
73,66 |
76,70 |
| 68870 |
2214S-62G-85 |
PBD-62 |
62 |
76,20 |
79,24 |
| 17235 |
2214S-64G-85 |
PBD-64 |
64 |
78,74 |
81,78 |
| 68871 |
2214S-66G-85 |
PBD-66 |
66 |
81,28 |
84,32 |
| 68872 |
2214S-68G-85 |
PBD-68 |
68 |
83,82 |
86,86 |
| 68873 |
2214S-70G-85 |
PBD-70 |
70 |
86,36 |
89,40 |
| 64625 |
2214S-72G-85 |
PBD-72 |
72 |
88,90 |
91,94 |
| 68874 |
2214S-74G-85 |
PBD-74 |
74 |
91,44 |
94,48 |
| 68875 |
2214S-76G-85 |
PBD-76 |
76 |
93,98 |
97,02 |
| 68876 |
2214S-78G-85 |
PBD-78 |
78 |
96,52 |
99,56 |
| 17234 |
2214S-80G-85 |
PBD-80 |
80 |
99,06 |
102,10 |
Расположение отверстий на плате
|
|
|
|
|
