| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

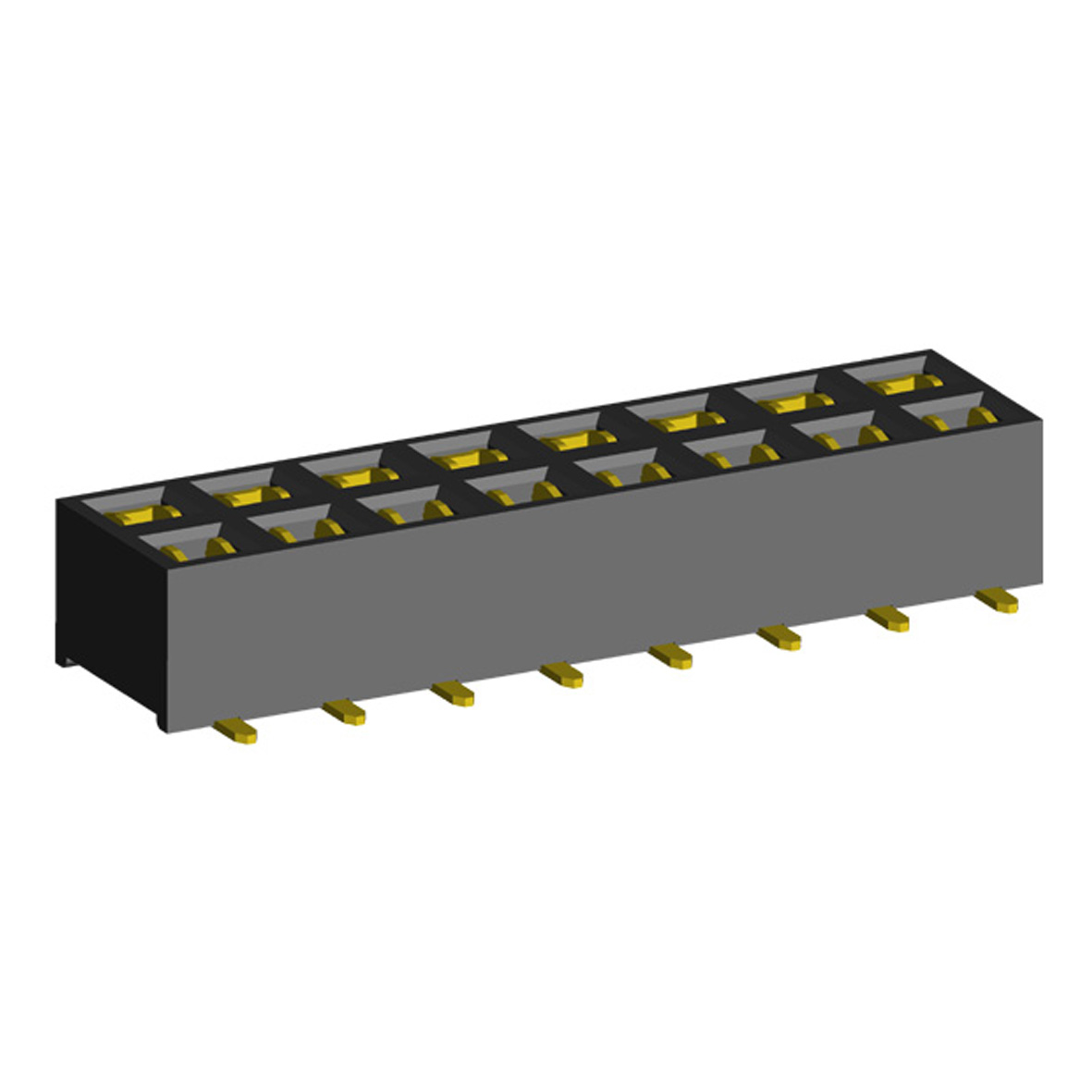

2214SM-XXG-37D серия |
|
розетки двухрядные прямые (гнездо) на плату для поверхностного (SMD) монтажа, высота изолятора 3,7 мм; шаг 2,54 x 2,54 мм
|
|
Чертеж
Расположение отверстий и контактных площадок на плате
 |
| 2214 |
SM |
- |
04 |
G |
- |
37 |
D |
| 1 |
2 |
|
3 |
4 |
|
5 |
6 |
1) серия:
2214
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
37
6) неломкий изолятор:
D
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 66759 |
2214SM-04G-37D |
4 |
2,54 |
5,08 |
| 66760 |
2214SM-06G-37D |
6 |
5,08 |
7,62 |
| 66761 |
2214SM-08G-37D |
8 |
7,62 |
10,16 |
| 66762 |
2214SM-10G-37D |
10 |
10,16 |
12,70 |
| 66763 |
2214SM-12G-37D |
12 |
12,70 |
15,24 |
| 66764 |
2214SM-14G-37D |
14 |
15,24 |
17,78 |
| 66765 |
2214SM-16G-37D |
16 |
17,78 |
20,32 |
| 66766 |
2214SM-18G-37D |
18 |
20,32 |
22,86 |
| 66767 |
2214SM-20G-37D |
20 |
22,86 |
25,40 |
| 66768 |
2214SM-22G-37D |
22 |
25,40 |
27,94 |
| 66769 |
2214SM-24G-37D |
24 |
27,94 |
30,48 |
| 66770 |
2214SM-26G-37D |
26 |
30,48 |
33,02 |
| 66771 |
2214SM-28G-37D |
28 |
33,02 |
35,56 |
| 66772 |
2214SM-30G-37D |
30 |
35,56 |
38,10 |
| 66773 |
2214SM-32G-37D |
32 |
38,10 |
40,64 |
| 66774 |
2214SM-34G-37D |
34 |
40,64 |
43,18 |
| 66775 |
2214SM-36G-37D |
36 |
43,18 |
45,72 |
| 66776 |
2214SM-38G-37D |
38 |
45,72 |
48,26 |
| 66777 |
2214SM-40G-37D |
40 |
48,26 |
50,80 |
| 66778 |
2214SM-42G-37D |
42 |
50,80 |
53,34 |
| 66779 |
2214SM-44G-37D |
44 |
53,34 |
55,88 |
| 66780 |
2214SM-46G-37D |
46 |
55,88 |
58,42 |
| 66781 |
2214SM-48G-37D |
48 |
58,42 |
60,96 |
| 66782 |
2214SM-50G-37D |
50 |
60,96 |
63,50 |
| 66783 |
2214SM-52G-37D |
52 |
63,50 |
66,04 |
| 66784 |
2214SM-54G-37D |
54 |
66,04 |
68,58 |
| 66785 |
2214SM-56G-37D |
56 |
68,58 |
71,12 |
| 66786 |
2214SM-58G-37D |
58 |
71,12 |
73,66 |
| 66787 |
2214SM-60G-37D |
60 |
73,66 |
76,20 |
| 66788 |
2214SM-62G-37D |
62 |
76,20 |
78,74 |
| 66789 |
2214SM-64G-37D |
64 |
78,74 |
81,28 |
| 66790 |
2214SM-66G-37D |
66 |
81,28 |
83,82 |
| 66791 |
2214SM-68G-37D |
68 |
83,82 |
86,36 |
| 66792 |
2214SM-70G-37D |
70 |
86,36 |
88,90 |
| 66793 |
2214SM-72G-37D |
72 |
88,90 |
91,44 |
| 66794 |
2214SM-74G-37D |
74 |
91,44 |
93,98 |
| 66795 |
2214SM-76G-37D |
76 |
93,98 |
96,52 |
| 66796 |
2214SM-78G-37D |
78 |
96,52 |
99,06 |
| 66797 |
2214SM-80G-37D |
80 |
99,06 |
101,60 |
Расположение отверстий и контактных площадок на плате
|
|
|
|
|
