Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

2215R-XXG-XXXXXX серия

вилки открытые угловые с увеличенным изолятором двухрядные на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм


2215R-XXG-XXXXXX серия, вилки открытые угловые с увеличенным изолятором двухрядные на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

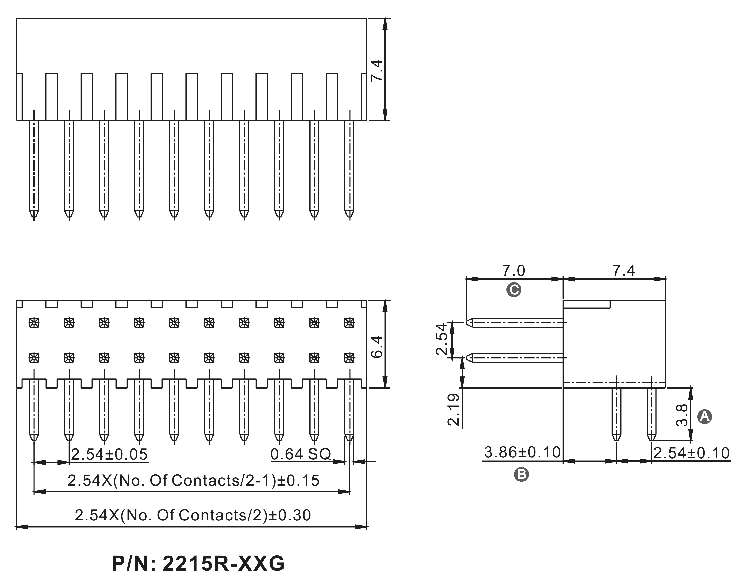

Чертеж
2215R-XXG-XXXXXX серия, вилки открытые угловые с увеличенным изолятором двухрядные на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение отверстий на плате

2215 R - 02 G - XXXXXX
1 2   3 4   5

1) серия:
     2215
2) изолятор:
     R: угловой
3) количество контактов (2...80):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 08)
     04: 4 контакта
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
     T: лужение
5) размеры A, B и C в десятых долях мм (если не указано, то стандарт 383970 = 3,8, 3,9 и 7,0 мм)
     XXXXXX

Штыревые вилки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество четное контактов: 2, 4, 6 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
         под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение


Код товара Марка кол-во контактов
68634 2215R-04G-1800 4
68635 2215R-06G-1800 6
68636 2215R-08G-1800 8
68637 2215R-10G-1800 10
68638 2215R-12G-1800 12
68639 2215R-14G-1800 14
68640 2215R-16G-1800 16
68641 2215R-18G-1800 18
68642 2215R-20G-1800 20
68643 2215R-22G-1800 22
68644 2215R-24G-1800 24
68645 2215R-26G-1800 26
68646 2215R-28G-1800 28
68647 2215R-30G-1800 30
68648 2215R-32G-1800 32
68649 2215R-34G-1800 34
68650 2215R-36G-1800 36
68651 2215R-38G-1800 38
68652 2215R-40G-1800 40
68653 2215R-42G-1800 42
68654 2215R-44G-1800 44
68655 2215R-46G-1800 46
68656 2215R-48G-1800 48
68657 2215R-50G-1800 50
68658 2215R-52G-1800 52
68659 2215R-54G-1800 54
68660 2215R-56G-1800 56
68661 2215R-58G-1800 58
68662 2215R-60G-1800 60
68663 2215R-62G-1800 62
68664 2215R-64G-1800 64
68665 2215R-66G-1800 66
68666 2215R-68G-1800 68
68667 2215R-70G-1800 70
68668 2215R-72G-1800 72
68669 2215R-74G-1800 74
68670 2215R-76G-1800 76
68671 2215R-78G-1800 78
68672 2215R-80G-1800 80

2215R-XXG-XXXXXX серия, вилки открытые угловые с увеличенным изолятором двухрядные на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Расположение отверстий на плате
