| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
2233S-XXXG-XXXX (PLT-XXX) серия |
|
вилки открытые прямые трехрядные на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм
|
|

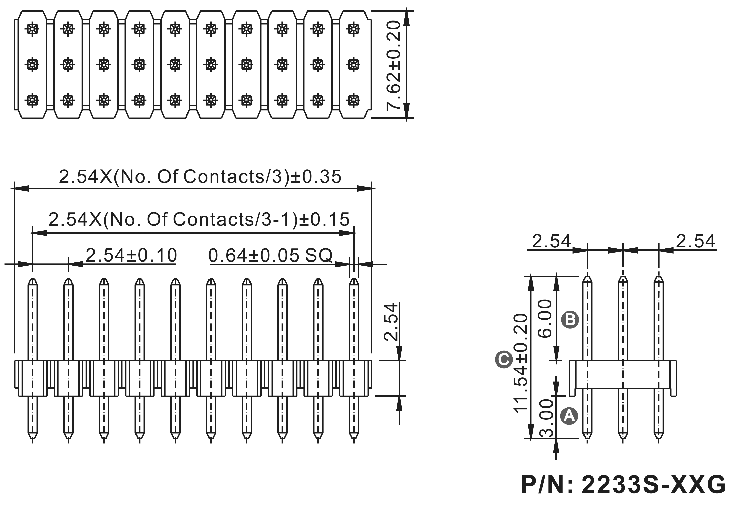

Чертеж
Расположение отверстий на плате
|
| 2233 |
S |
- |
003 |
G |
- |
XXXX |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2233
2) изолятор:
S: прямой
3) количество контактов (3...120):
003: 3 контакта
006: 6 контактов
xxx: ...
120: 120 контактов
4) покрытие:
G: золочение
T: лужение
5) размер C в сотых долях мм (если не указано, то стандарт 1154 = 11,54 мм)
XXXX
|
Штыревые вилки данной серии изготавливаются на фабрике в виде линеек 3x40 контактов (в России принято название серии PLT-XXX). Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов? кратное трем: 3, 6, 9 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
|
| 19153 |
2233S-009G |
PLT-9 |
9 |
| 72164 |
2233S-012G |
PLT-12 |
12 |
| 72165 |
2233S-015G |
PLT-15 |
15 |
| 72166 |
2233S-018G |
PLT-18 |
18 |
| 72167 |
2233S-021G |
PLT-21 |
21 |
| 72168 |
2233S-024G |
PLT-24 |
24 |
| 72169 |
2233S-027G |
PLT-27 |
27 |
| 72170 |
2233S-030G |
PLT-30 |
30 |
| 72171 |
2233S-033G |
PLT-33 |
33 |
| 72172 |
2233S-036G |
PLT-36 |
36 |
| 72173 |
2233S-039G |
PLT-39 |
39 |
| 72174 |
2233S-042G |
PLT-42 |
42 |
| 72175 |
2233S-045G |
PLT-45 |
45 |
| 72176 |
2233S-048G |
PLT-48 |
48 |
| 72177 |
2233S-051G |
PLT-51 |
51 |
| 72178 |
2233S-054G |
PLT-54 |
54 |
| 72179 |
2233S-057G |
PLT-57 |
57 |
| 72180 |
2233S-060G |
PLT-60 |
60 |
| 72181 |
2233S-063G |
PLT-63 |
63 |
| 72182 |
2233S-066G |
PLT-66 |
66 |
| 72183 |
2233S-069G |
PLT-69 |
69 |
| 72184 |
2233S-072G |
PLT-72 |
72 |
| 72185 |
2233S-075G |
PLT-75 |
75 |
| 72186 |
2233S-078G |
PLT-78 |
78 |
| 72187 |
2233S-081G |
PLT-81 |
81 |
| 72188 |
2233S-084G |
PLT-84 |
84 |
| 72189 |
2233S-087G |
PLT-87 |
87 |
| 72190 |
2233S-090G |
PLT-90 |
90 |
| 72191 |
2233S-093G |
PLT-93 |
93 |
| 72192 |
2233S-096G |
PLT-96 |
96 |
| 72193 |
2233S-099G |
PLT-99 |
99 |
| 72194 |
2233S-102G |
PLT-102 |
102 |
| 72195 |
2233S-105G |
PLT-105 |
105 |
| 72196 |
2233S-108G |
PLT-108 |
108 |
| 72197 |
2233S-111G |
PLT-111 |
111 |
| 72198 |
2233S-114G |
PLT-114 |
114 |
| 72199 |
2233S-117G |
PLT-117 |
117 |
| 72200 |
2233S-120G |
PLT-120 |
120 |
Расположение отверстий на плате
|
|
|
|
|
