Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

2234R-XXXG-85 (PBT-XXXR) серия

розетки трехрядные угловые (гнездо) на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм

2234R-XXG-85 серия, розетки трехрядные угловые на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

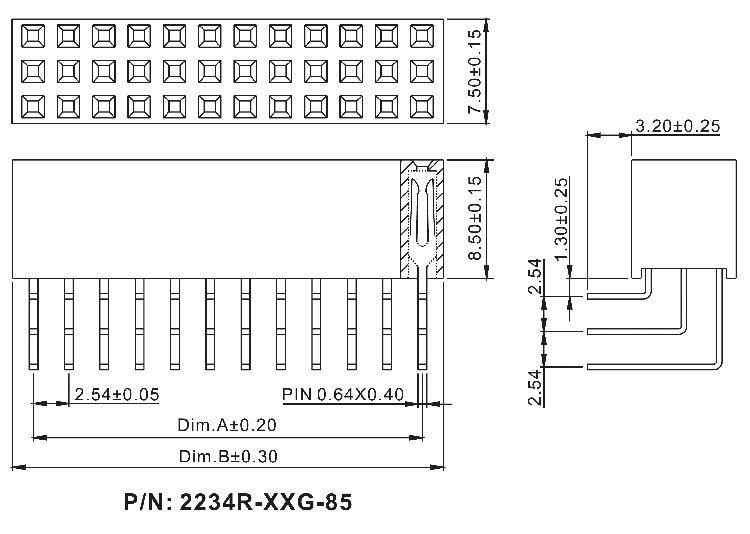

Чертеж

Расположение отверстий на плате

2234	R	-	006	G	-	85
1	2		3	4		5

1) серия:
     2234
2) изолятор:
     R: угловой
3) количество контактов (6...120):
     006: 6 контактов
     009: 9 контактов
     xxx: ...
     120: 120 контактов
4) покрытие:
     G: золочение
5) размер A в десятых долях мм (стандарт 85):
     85

Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов (в России принято название серии PBT-XXXR).

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

код товара	марка	аналог	кол-во контактов	Размеры, мм
код товара	марка	аналог	кол-во контактов	A	B
69768	2234R-006G-85	PBT-3x2R	6	2,54	5,33
69769	2234R-009G-85	PBT-3x3R	9	5,08	7,87
69770	2234R-012G-85	PBT-3x4R	12	7,62	10,41
69771	2234R-015G-85	PBT-3x5R	15	10,16	12,95
69772	2234R-018G-85	PBT-3x6R	18	12,70	15,49
69773	2234R-021G-85	PBT-3x7R	21	15,24	18,03
69774	2234R-024G-85	PBT-3x8R	24	17,78	20,57
69775	2234R-027G-85	PBT-3x9R	27	20,32	23,11
69776	2234R-030G-85	PBT-3x10R	30	22,86	25,65
69777	2234R-033G-85	PBT-3x11R	33	25,40	28,19
69778	2234R-036G-85	PBT-3x12R	36	27,94	30,73
69779	2234R-039G-85	PBT-3x13R	39	30,48	33,27
69780	2234R-042G-85	PBT-3x14R	42	33,02	35,81
69781	2234R-045G-85	PBT-3x15R	45	35,56	38,35
69782	2234R-048G-85	PBT-3x16R	48	38,10	40,89
69783	2234R-051G-85	PBT-3x17R	51	40,64	43,43
69784	2234R-054G-85	PBT-3x18R	54	43,18	45,97
69785	2234R-057G-85	PBT-3x19R	57	45,72	48,51
69786	2234R-060G-85	PBT-3x20R	60	48,26	51,05
69787	2234R-063G-85	PBT-3x21R	63	50,80	53,59
69788	2234R-066G-85	PBT-3x22R	66	53,34	56,13
69789	2234R-069G-85	PBT-3x23R	69	55,88	58,67
69790	2234R-072G-85	PBT-3x24R	72	58,42	61,21
69791	2234R-075G-85	PBT-3x25R	75	60,96	63,75
69792	2234R-078G-85	PBT-3x26R	78	63,50	66,29
69793	2234R-081G-85	PBT-3x27R	81	66,04	68,83
69794	2234R-084G-85	PBT-3x28R	84	68,58	71,37
69795	2234R-087G-85	PBT-3x29R	87	71,12	73,91
69796	2234R-090G-85	PBT-3x30R	90	73,66	76,45
69797	2234R-093G-85	PBT-3x31R	93	76,20	78,99
69798	2234R-096G-85	PBT-3x32R	96	78,74	81,53
69799	2234R-099G-85	PBT-3x33R	99	81,28	84,07
69800	2234R-102G-85	PBT-3x34R	102	83,82	86,61
69801	2234R-105G-85	PBT-3x35R	105	86,36	89,15
69802	2234R-108G-85	PBT-3x36R	108	88,90	91,69
69803	2234R-111G-85	PBT-3x37R	111	91,44	94,23
69804	2234R-114G-85	PBT-3x38R	114	93,98	96,77
69805	2234R-117G-85	PBT-3x39R	117	96,52	99,31
69806	2234R-120G-85	PBT-3x40R	120	99,06	101,85

Расположение отверстий на плате
