| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54 мм |
2212DS-XXG-85 серия |
розетки однорядные на плату (гнездо) для монтажа в отверстия, шаг 2,54 мм
|

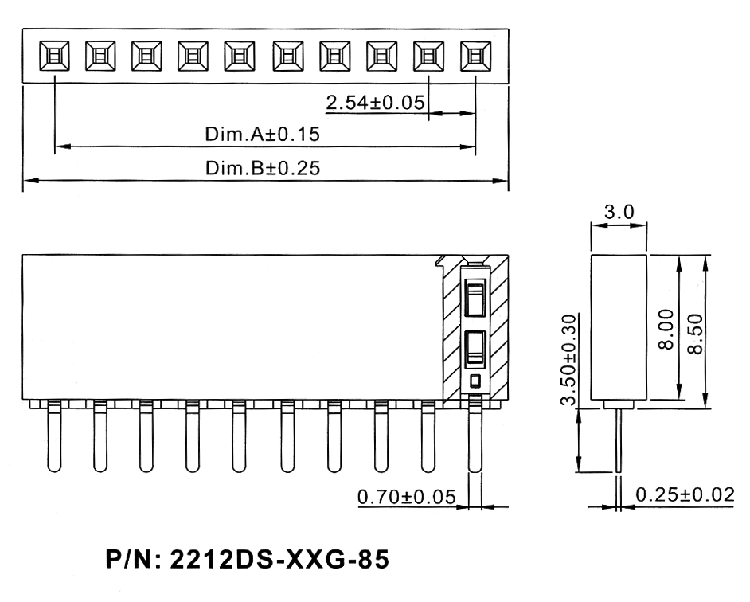

Чертеж
|
| 2212 |
DS |
- |
02 |
G |
- |
85 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2212
2) изолятор:
DS: верхний вход
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
85
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

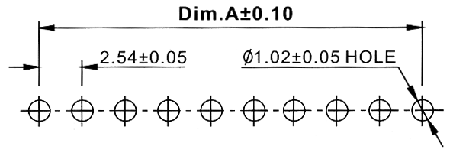

Макет печатной платы
 |
| 66411 |
2212DS-02G-85 (1x2) |
2 |
| 66412 |
2212DS-03G-85 (1x3) |
3 |
| 66413 |
2212DS-04G-85 (1x4) |
4 |
| 66414 |
2212DS-05G-85 (1x5) |
5 |
| 66415 |
2212DS-06G-85 (1x6) |
6 |
| 66416 |
2212DS-07G-85 (1x7) |
7 |
| 66417 |
2212DS-08G-85 (1x8) |
8 |
| 66418 |
2212DS-09G-85 (1x9) |
9 |
| 24124 |
2212DS-10G-85 (1x10) |
10 |
| 66419 |
2212DS-11G-85 (1x11) |
11 |
| 66420 |
2212DS-12G-85 (1x12) |
12 |
| 66421 |
2212DS-13G-85 (1x13) |
13 |
| 66422 |
2212DS-14G-85 (1x14) |
14 |
| 66423 |
2212DS-15G-85 (1x15) |
15 |
| 66424 |
2212DS-16G-85 (1x16) |
16 |
| 66425 |
2212DS-17G-85 (1x17) |
17 |
| 66426 |
2212DS-18G-85 (1x18) |
18 |
| 66427 |
2212DS-19G-85 (1x19) |
19 |
| 66428 |
2212DS-20G-85 (1x20) |
20 |
| 66429 |
2212DS-21G-85 (1x21) |
21 |
| 66430 |
2212DS-22G-85 (1x22) |
22 |
| 66431 |
2212DS-23G-85 (1x23) |
23 |
| 66432 |
2212DS-24G-85 (1x24) |
24 |
| 66433 |
2212DS-25G-85 (1x25) |
25 |
| 66434 |
2212DS-26G-85 (1x26) |
26 |
| 66435 |
2212DS-27G-85 (1x27) |
27 |
| 66436 |
2212DS-28G-85 (1x28) |
28 |
| 66437 |
2212DS-29G-85 (1x29) |
29 |
| 66438 |
2212DS-30G-85 (1x30) |
30 |
| 66439 |
2212DS-31G-85 (1x31) |
31 |
| 66440 |
2212DS-32G-85 (1x32) |
32 |
| 66441 |
2212DS-33G-85 (1x33) |
33 |
| 66442 |
2212DS-34G-85 (1x34) |
34 |
| 66443 |
2212DS-35G-85 (1x35) |
35 |
| 66444 |
2212DS-36G-85 (1x36) |
36 |
| 66445 |
2212DS-37G-85 (1x37) |
37 |
| 66446 |
2212DS-38G-85 (1x38) |
38 |
| 66447 |
2212DS-39G-85 (1x39) |
39 |
| 66448 |
2212DS-40G-85 (1x40) |
40 |
|
Макет печатной платы
|
|
|
|
|
