| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |

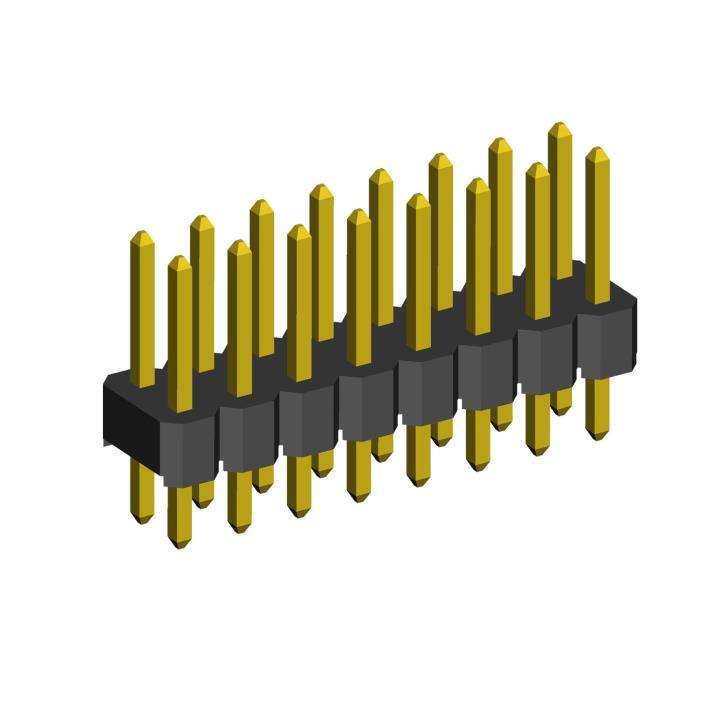

2213S-xxG (PLD-XX, DS1021-2xXXSF11) серия |
вилки открытые прямые двухрядные на плату для монтажа в отверстия, шаг 2,54x2,54 мм
|

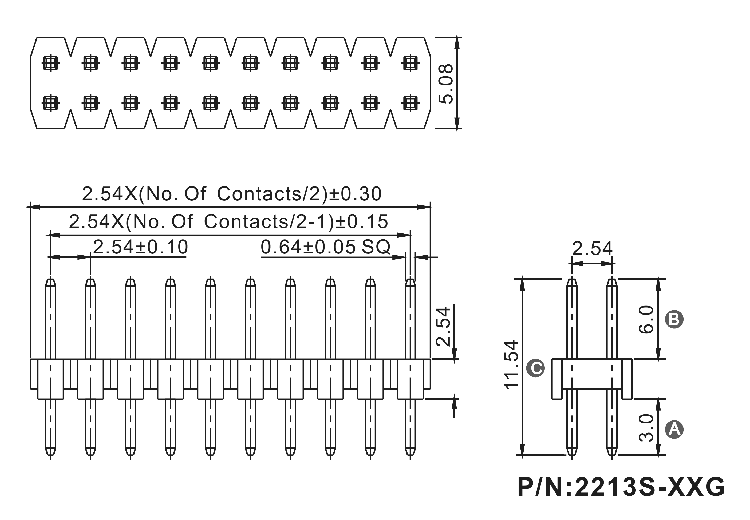

Чертеж
|
| 2213 |
S |
- |
02 |
G |
- |
XXXX |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2213
2) изолятор:
S: прямой
3) количество контактов (2...80):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 04...08)
04: 4 контакта
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
T: лужение
5) размер C в сотых долях мм (если не указано, то стандарт 1154 = 11,54 мм)
XXXX
|
|
Вилки открытые прямые двухрядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

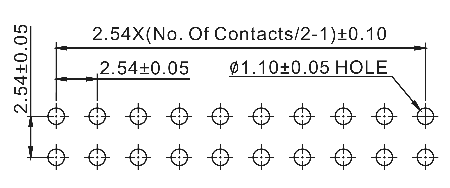

Макет печатной платы
 |
| 19150 |
2213S-04G (PLD-04, DS1021-2x2SF11) |
2x2 |
| 84274 |
2213S-06G (PLD-06, DS1021-2x3SF11) |
2x3 |
| 17403 |
2213S-08G (PLD-08, DS1021-2x4SF11) |
2x4 |
| 19151 |
2213S-10G (PLD-10, DS1021-2x5SF11) |
2x5 |
| 64555 |
2213S-12G (PLD-12, DS1021-2x6SF11) |
2x6 |
| 17227 |
2213S-14G (PLD-14, DS1021-2x7SF11) |
2x7 |
| 17226 |
2213S-16G (PLD-16, DS1021-2x8SF11) |
2x8 |
| 64556 |
2213S-18G (PLD-18, DS1021-2x9SF11) |
2x9 |
| 19171 |
2213S-20G (PLD-20, DS1021-2x10SF11) |
2x10 |
| 64558 |
2213S-22G (PLD-22, DS1021-2x11SF11) |
2x11 |
| 23582 |
2213S-24G (PLD-24, DS1021-2x12SF11) |
2x12 |
| 69137 |
2213S-26G (PLD-26, DS1021-2x13SF11) |
2x13 |
| 69138 |
2213S-28G (PLD-28, DS1021-2x14SF11) |
2x14 |
| 64557 |
2213S-30G (PLD-30, DS1021-2x15SF11) |
2x15 |
| 64559 |
2213S-32G (PLD-32, DS1021-2x16SF11) |
2x16 |
| 69139 |
2213S-34G (PLD-34, DS1021-2x17SF11) |
2x17 |
| 69140 |
2213S-36G (PLD-36, DS1021-2x18SF11) |
2x18 |
| 69141 |
2213S-38G (PLD-38, DS1021-2x19SF11) |
2x19 |
| 17224 |
2213S-40G (PLD-40, DS1021-2x20SF11) |
2x20 |
| 69142 |
2213S-42G (PLD-42, DS1021-2x21SF11) |
2x21 |
| 69143 |
2213S-44G (PLD-44, DS1021-2x22SF11) |
2x22 |
| 69144 |
2213S-46G (PLD-46, DS1021-2x23SF11) |
2x23 |
| 69145 |
2213S-48G (PLD-48, DS1021-2x24SF11) |
2x24 |
| 69146 |
2213S-50G (PLD-50, DS1021-2x25SF11) |
2x25 |
| 69147 |
2213S-52G (PLD-52, DS1021-2x26SF11) |
2x26 |
| 69148 |
2213S-54G (PLD-54, DS1021-2x27SF11) |
2x27 |
| 69149 |
2213S-56G (PLD-56, DS1021-2x28SF11) |
2x28 |
| 69150 |
2213S-58G (PLD-58, DS1021-2x29SF11) |
2x29 |
| 69151 |
2213S-60G (PLD-60, DS1021-2x30SF11) |
2x30 |
| 69152 |
2213S-62G (PLD-62, DS1021-2x31SF11) |
2x31 |
| 17223 |
2213S-64G (PLD-64, DS1021-2x32SF11) |
2x32 |
| 69153 |
2213S-66G (PLD-66, DS1021-2x33SF11) |
2x33 |
| 69154 |
2213S-68G (PLD-68, DS1021-2x34SF11) |
2x34 |
| 68435 |
2213S-70G (PLD-70, DS1021-2x35SF11) |
2x35 |
| 69155 |
2213S-72G (PLD-72, DS1021-2x36SF11) |
2x36 |
| 69156 |
2213S-74G (PLD-74, DS1021-2x37SF11) |
2x37 |
| 69157 |
2213S-76G (PLD-76, DS1021-2x38SF11) |
2x38 |
| 69158 |
2213S-78G (PLD-78, DS1021-2x39SF11) |
2x39 |
| 18036 |
2213S-80G (PLD-80, DS1021-2x40SF11) |
2x40 |
| 39997 |
2213S-80G-135 |
2x40 |
| 202950 |
2213S-80G-170 (DS1021-2x6SF113) |
2x40 |
| 56503 |
2213S-80G-190 |
2x40 |
| 51691 |
2213S-80G-30 |
2x40 |
| 202951 |
2213S-80G-350 (DS1021-2x6SF124) |
2x40 |
| 60510 |
2213S-80T (PLD-80, DS1021-2x40S61) |
2x40 |
| 64554 |
DS1021-2*3SF11 (2213S-06G, PLD-6) |
6 |
| 158107 |
DS1021-2*3SF17 (2213S-06G-1384) |
6 |
|
Макет печатной платы
|
|
|
|
|
