| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
2213SM-XXG-XXXX-CP серия |
вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54x2,54 мм
|

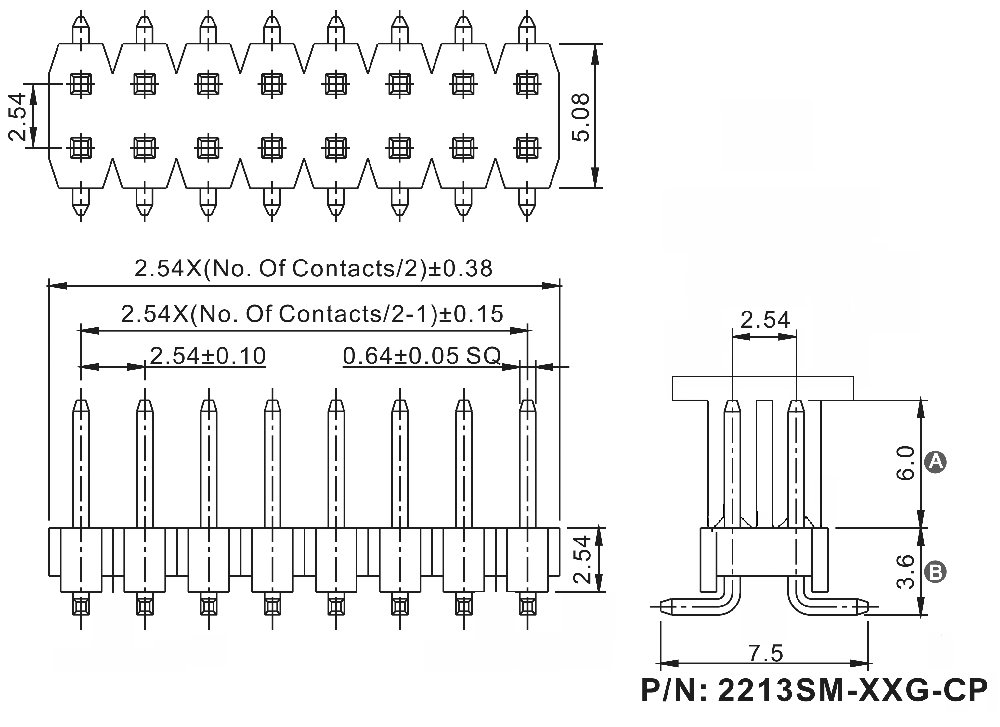

Чертеж
|
| 2213 |
SM |
- |
02 |
G |
- |
XXXX |
- |
CP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2213
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (2...80):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 04...08)
04: 4 контакта
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
T: лужение
5) размеры A, B в десятых долях мм (если не указано, то стандарт 6036 = 6,0, 3,6 мм)
XXXX
6) наличие крышки для захвата при автоматическом монтаже
CP
|
|
Вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 84358 |
2213SM-02G-6036-CP |
2 |
| 84359 |
2213SM-04G-6036-CP |
4 |
| 84360 |
2213SM-06G-6036-CP |
6 |
| 84361 |
2213SM-08G-6036-CP |
8 |
| 84362 |
2213SM-10G-6036-CP |
10 |
| 65974 |
2213SM-10T-6036-CP |
10 |
| 77157 |
2213SM-12G-6036-CP |
12 |
| 71990 |
2213SM-12T-6036-CP |
12 |
| 84363 |
2213SM-14G-6036-CP |
14 |
| 84364 |
2213SM-16G-6036-CP |
16 |
| 84365 |
2213SM-18G-6036-CP |
18 |
| 84366 |
2213SM-20G-6036-CP |
20 |
| 84367 |
2213SM-22G-6036-CP |
22 |
| 84368 |
2213SM-24G-6036-CP |
24 |
| 84369 |
2213SM-26G-6036-CP |
26 |
| 84370 |
2213SM-28G-6036-CP |
28 |
| 84371 |
2213SM-30G-6036-CP |
30 |
| 84372 |
2213SM-32G-6036-CP |
32 |
| 84373 |
2213SM-34G-6036-CP |
34 |
| 84374 |
2213SM-36G-6036-CP |
36 |
| 84375 |
2213SM-38G-6036-CP |
38 |
| 84376 |
2213SM-40G-6036-CP |
40 |
| 84377 |
2213SM-42G-6036-CP |
42 |
| 84378 |
2213SM-44G-6036-CP |
44 |
| 84379 |
2213SM-46G-6036-CP |
46 |
| 84380 |
2213SM-48G-6036-CP |
48 |
| 84381 |
2213SM-50G-6036-CP |
50 |
| 84382 |
2213SM-52G-6036-CP |
52 |
| 84383 |
2213SM-54G-6036-CP |
54 |
| 84384 |
2213SM-56G-6036-CP |
56 |
| 84385 |
2213SM-58G-6036-CP |
58 |
| 84386 |
2213SM-60G-6036-CP |
60 |
| 84387 |
2213SM-62G-6036-CP |
62 |
| 84388 |
2213SM-64G-6036-CP |
64 |
| 84389 |
2213SM-66G-6036-CP |
66 |
| 84390 |
2213SM-68G-6036-CP |
68 |
| 84391 |
2213SM-70G-6036-CP |
70 |
| 84392 |
2213SM-72G-6036-CP |
72 |
| 84393 |
2213SM-74G-6036-CP |
74 |
| 84394 |
2213SM-76G-6036-CP |
76 |
| 84395 |
2213SM-78G-6036-CP |
78 |
| 84396 |
2213SM-80G-6036-CP |
80 |
|
Макет печатной платы
|
|
|
|
|
