2212TB-XXG-85-02 серия

розетки однорядные прямые (гнездо) на плату для монтажа в отверстия, шаг 2,54 мм

2212TB-XXG-85-02 серия, розетки однорядные прямые (гнездо) на плату для монтажа в отверстия, шаг 2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54 мм

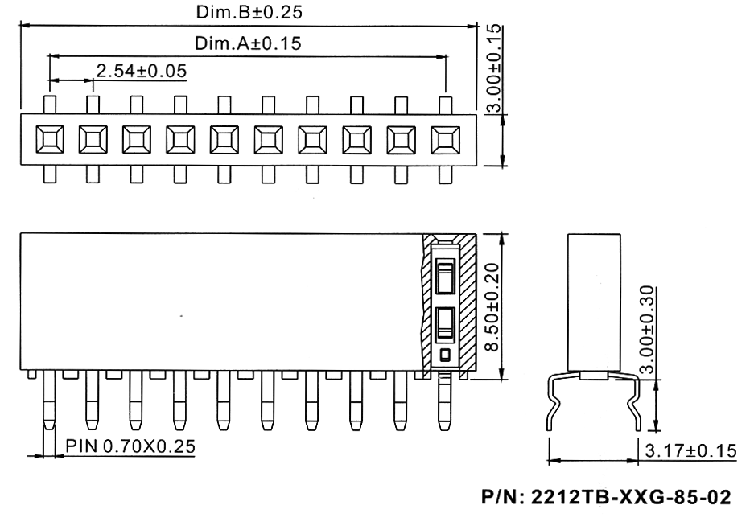

Чертеж
2212TB-XXG-85-02 серия, розетки однорядные прямые (гнездо) на плату для монтажа в отверстия, шаг 2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54 мм

2212 TB - 02 G - 85 - 02 - K0
1 2   3 4   5   6   7

1) серия:
     2212
2) изолятор:
     TB: нижний вход
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 03, ... 09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
5) размер A в десятых долях мм (стандарт 85):
     85
6) расстояние между рядами выводов C:
     02: 3,17мм
     04: 3,96мм
     05: 5,08мм
7) форма выводов:
     пусто: выводы изогнуты
     K0: выводы прямые

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
85487 2212TB-02G-85-02 2
85488 2212TB-03G-85-02 3
85489 2212TB-04G-85-02 4
85490 2212TB-05G-85-02 5
85491 2212TB-06G-85-02 6
85492 2212TB-07G-85-02 7
85493 2212TB-08G-85-02 8
85494 2212TB-09G-85-02 9
85495 2212TB-10G-85-02 10
85496 2212TB-11G-85-02 11
85497 2212TB-12G-85-02 12
85498 2212TB-13G-85-02 13
85499 2212TB-14G-85-02 14
85500 2212TB-15G-85-02 15
85501 2212TB-16G-85-02 16
85502 2212TB-17G-85-02 17
85503 2212TB-18G-85-02 18
85504 2212TB-19G-85-02 19
85505 2212TB-20G-85-02 20
85506 2212TB-21G-85-02 21
85507 2212TB-22G-85-02 22
85508 2212TB-23G-85-02 23
85509 2212TB-24G-85-02 24
85510 2212TB-25G-85-02 25
85511 2212TB-26G-85-02 26
85512 2212TB-27G-85-02 27
85513 2212TB-28G-85-02 28
85514 2212TB-29G-85-02 29
85515 2212TB-30G-85-02 30
85516 2212TB-31G-85-02 31
85517 2212TB-32G-85-02 32
85518 2212TB-33G-85-02 33
85519 2212TB-34G-85-02 34
85520 2212TB-35G-85-02 35
85521 2212TB-36G-85-02 36
85522 2212TB-37G-85-02 37
85523 2212TB-38G-85-02 38
85524 2212TB-39G-85-02 39
85525 2212TB-40G-85-02 40

2212TB-XXG-85-02 серия, розетки однорядные прямые (гнездо) на плату для монтажа в отверстия, шаг 2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54 мм

Макет печатной платы
