| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54 мм |
2212TB-XXG-85-05 серия |
розетки однорядные прямые (гнездо) на плату для монтажа в отверстия, шаг 2,54 мм
|

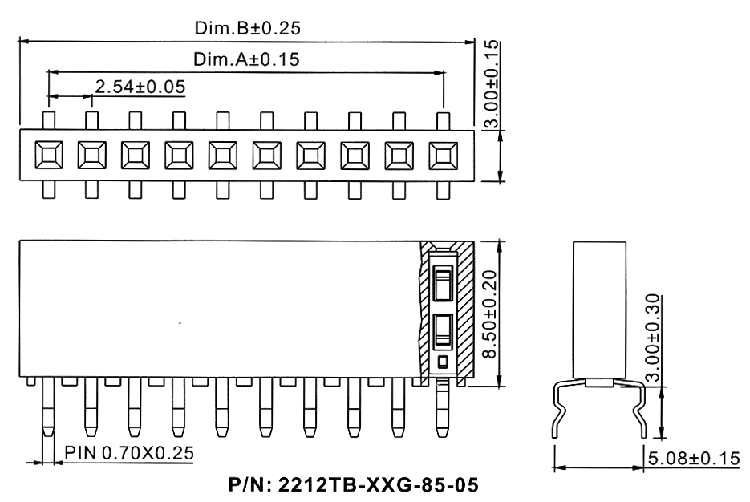

Чертеж
|
| 2212 |
TB |
- |
02 |
G |
- |
85 |
- |
02 |
- |
K0 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) серия:
2212
2) изолятор:
TB: нижний вход
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 03, ... 09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) размер A в десятых долях мм (стандарт 85):
85
6) расстояние между рядами выводов C:
02: 3,17мм
04: 3,96мм
05: 5,08мм
7) форма выводов:
пусто: выводы изогнуты
K0: выводы прямые
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 85567 |
2212TB-02G-85-05 |
2 |
| 85568 |
2212TB-03G-85-05 |
3 |
| 85569 |
2212TB-04G-85-05 |
4 |
| 85570 |
2212TB-05G-85-05 |
5 |
| 85571 |
2212TB-06G-85-05 |
6 |
| 85572 |
2212TB-07G-85-05 |
7 |
| 85573 |
2212TB-08G-85-05 |
8 |
| 85574 |
2212TB-09G-85-05 |
9 |
| 85575 |
2212TB-10G-85-05 |
10 |
| 85576 |
2212TB-11G-85-05 |
11 |
| 85577 |
2212TB-12G-85-05 |
12 |
| 85578 |
2212TB-13G-85-05 |
13 |
| 85579 |
2212TB-14G-85-05 |
14 |
| 85580 |
2212TB-15G-85-05 |
15 |
| 85581 |
2212TB-16G-85-05 |
16 |
| 85582 |
2212TB-17G-85-05 |
17 |
| 85583 |
2212TB-18G-85-05 |
18 |
| 85584 |
2212TB-19G-85-05 |
19 |
| 85585 |
2212TB-20G-85-05 |
20 |
| 85586 |
2212TB-21G-85-05 |
21 |
| 85587 |
2212TB-22G-85-05 |
22 |
| 85588 |
2212TB-23G-85-05 |
23 |
| 85589 |
2212TB-24G-85-05 |
24 |
| 85590 |
2212TB-25G-85-05 |
25 |
| 85591 |
2212TB-26G-85-05 |
26 |
| 85592 |
2212TB-27G-85-05 |
27 |
| 85593 |
2212TB-28G-85-05 |
28 |
| 85594 |
2212TB-29G-85-05 |
29 |
| 85595 |
2212TB-30G-85-05 |
30 |
| 85596 |
2212TB-31G-85-05 |
31 |
| 85597 |
2212TB-32G-85-05 |
32 |
| 85598 |
2212TB-33G-85-05 |
33 |
| 85599 |
2212TB-34G-85-05 |
34 |
| 85600 |
2212TB-35G-85-05 |
35 |
| 85601 |
2212TB-36G-85-05 |
36 |
| 85602 |
2212TB-37G-85-05 |
37 |
| 85603 |
2212TB-38G-85-05 |
38 |
| 85604 |
2212TB-39G-85-05 |
39 |
| 85605 |
2212TB-40G-85-05 |
40 |
|
Макет печатной платы
|
|
|
|
|
