Разъемы >> Соединители межплатные >> шаг 3,96 мм

BL1932-11xxM-01 серия

вилки однорядные SMD прямые тип 1, шаг 3,96 мм

BL1932-11xxM-01 серия, вилки однорядные SMD прямые тип 1, шаг 3,96 мм, Соединители межплатные > шаг 3,96 мм

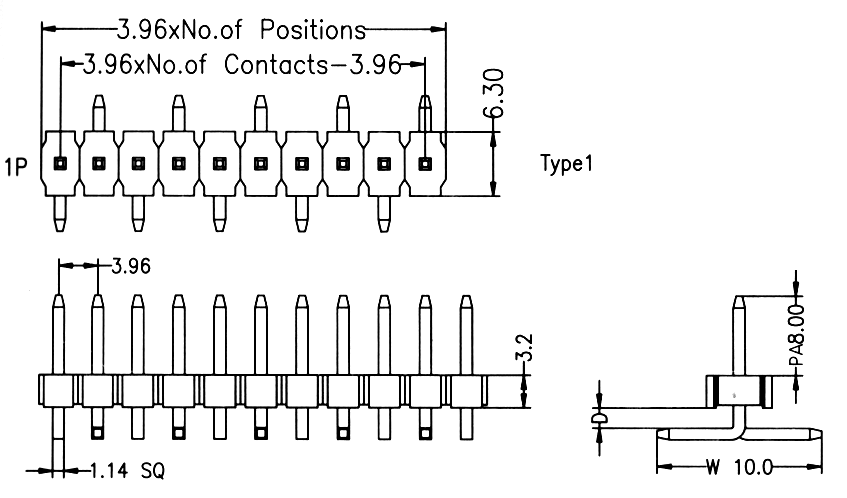

Чертеж
BL1932-11xxM-01 серия, вилки однорядные SMD прямые тип 1, шаг 3,96 мм, Соединители межплатные > шаг 3,96 мм

1932-11 20 M - 01
1 2 3   4

1) серия:
     1932-11
2) количество контактов (1...20):
     01: 1 контакт (дополняется нулем впереди, если менее 10 контактов, т.е.: 01, 02...09)
     20: 20 контактов
3) Вид
     R: угловой
     S: прямой
     M: для поверхностного монтажа
4) расположение контактов:
     01

Вилки однорядные SMD прямые тип 1 данной серии изготавливаются на фабрике в виде линеек 1x20 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 7.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

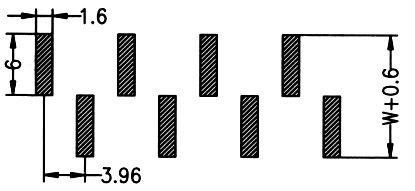

Макет печатной платы


Код
товара
Марка количество
контактов
213109 BL1932-1101M-01 1
213110 BL1932-1102M-01 2
213111 BL1932-1103M-01 3
213112 BL1932-1104M-01 4
213113 BL1932-1105M-01 5
213114 BL1932-1106M-01 6
213115 BL1932-1107M-01 7
213116 BL1932-1108M-01 8
213117 BL1932-1109M-01 9
213118 BL1932-1110M-01 10
213119 BL1932-1111M-01 11
213120 BL1932-1112M-01 12
213121 BL1932-1113M-01 13
213122 BL1932-1114M-01 14
213123 BL1932-1115M-01 15
213124 BL1932-1116M-01 16
213125 BL1932-1117M-01 17
213126 BL1932-1118M-01 18
213127 BL1932-1119M-01 19
213128 BL1932-1120M-01 20

BL1932-11xxM-01 серия, вилки однорядные SMD прямые тип 1, шаг 3,96 мм, Соединители межплатные > шаг 3,96 мм

Макет печатной платы
