BL2289-01xxS серия

розетки однорядные прямые, шаг 3,96 мм

BL2289-01xxS серия, розетки однорядные прямые, шаг 3,96 мм, Соединители межплатные > шаг 3,96 мм

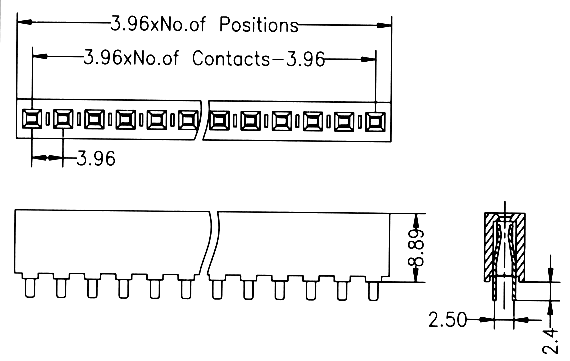

Чертеж
BL2289-01xxS серия, розетки однорядные прямые, шаг 3,96 мм, Соединители межплатные > шаг 3,96 мм

2289-01 20 S
1 2 3

1) серия:
     2289-01
2) количество контактов (1...20):
     01: 1 контакт (дополняется нулем впереди, если менее 10 контактов, т.е.: 01, 02...09)
     20: 20 контактов
3) Вид
     S: прямой
     M: для поверхностного монтажа

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 7.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

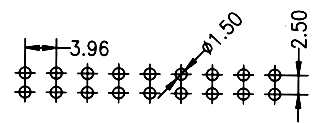

Макет печатной платы


Код
товара
Марка количество
контактов
213189 BL2989-0101S 1
213190 BL2989-0102S 2
213191 BL2989-0103S 3
213192 BL2989-0104S 4
213193 BL2989-0105S 5
213194 BL2989-0106S 6
213195 BL2989-0107S 7
213196 BL2989-0108S 8
213197 BL2989-0109S 9
213198 BL2989-0110S 10
213199 BL2989-0111S 11
213200 BL2989-0112S 12
213201 BL2989-0113S 13
213202 BL2989-0114S 14
213203 BL2989-0115S 15
213204 BL2989-0116S 16
213205 BL2989-0117S 17
213206 BL2989-0118S 18
213207 BL2989-0119S 19
213208 BL2989-0120S 20

BL2289-01xxS серия, розетки однорядные прямые, шаг 3,96 мм, Соединители межплатные > шаг 3,96 мм

Макет печатной платы
