Разъемы D-SUB комбинированные

40A Мощные прямые комбинированные D-SUB



Корпуса комбинированных D-SUB разъемов

Коаксиальные прямые комбинированные D-SUB

Коаксиальные угловые комбинированные D-SUB

20A Мощные прямые комбинированные D-SUB

20A Мощные угловые комбинированные D-SUB

40A Мощные угловые комбинированные D-SUB



Стандартные 4-40 UNC с резьбовым заземлением.
Комбинированные со штампованными сигнальными и цанговыми 40А силовыми контактами.
Верхний вход.
Металлический кожух с заземляющими зазубринами.
Возможны заклепанные шестигранные гайки или крепеж.


13W3   S   P   V   3   2   1   40   D00
1   2   3   4   5   6   7   8   9

1) Серия:
    C3W3, 3W3C, C7W2, 11W1, C5W5, 13W3,
    17W2, C8W8, 21W4, 25W3

2) Тип:
    P0: вилка
    S0: розетка
3) Тип контакта:
    P: мощный контакт
4) Тип хвостовика контакта:
    V: прямой DIP
5) Покрытие коаксиальных контактов:
    2: Частичное золочение поверх никелерования
    3: Частичное золочение 15мкм поверх никелерования
    4: Частичное золочение 30мкм поверх никелерования
    5: Частичное золочение 50мкм поверх никелерования
6) Покрытие сигнальных контактов:
    2: Частичное золочение поверх никелерования
    3: Частичное золочение 15мкм поверх никелерования
    4: Частичное золочение 30мкм поверх никелерования
    0: без сигнального контакта
7) Цвет изолятора:
    1: черный
    6: зеленый
8) Характеристики:
    40: 40 А
9) Тип монтажа:

    000: с отверстием d=3.05 мм на кожухе

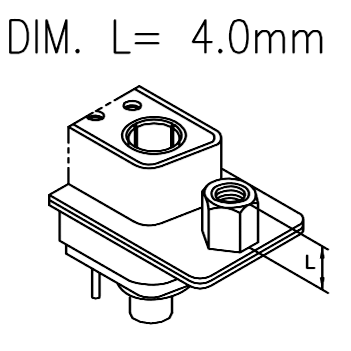

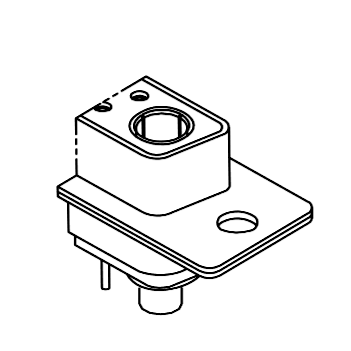

    B00: приклепанная открытая гайка 4-40 UNC спереди

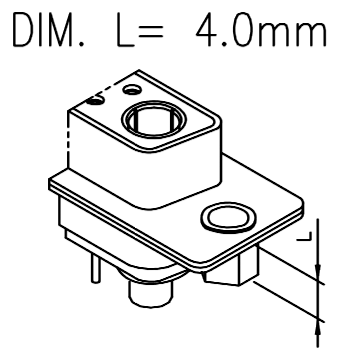

    C00: приклепанная открытая гайка 4-40 UNC сзади

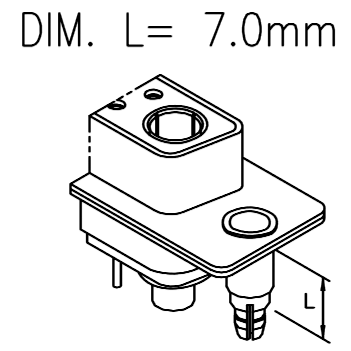

    D00: приклепанная стойка 4-40 UNC с защелкой в плату

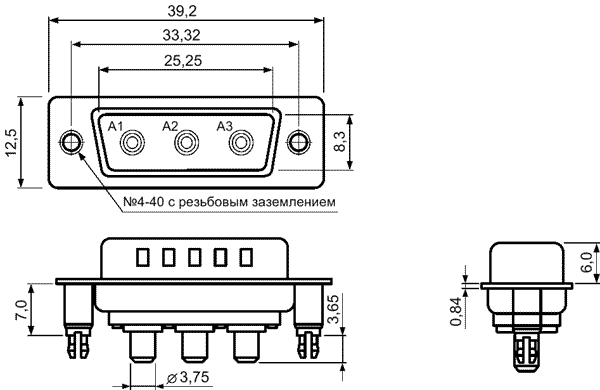

C3W3 (вилка)
C3W3 (вилка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

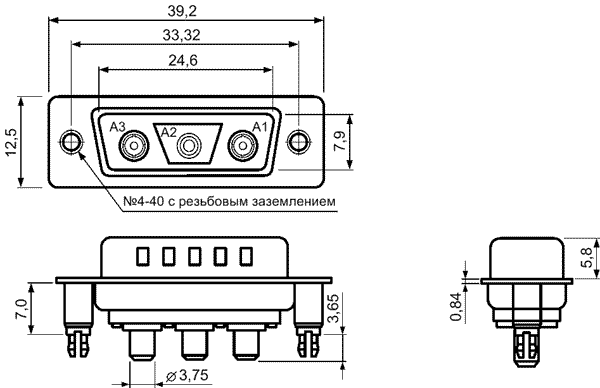

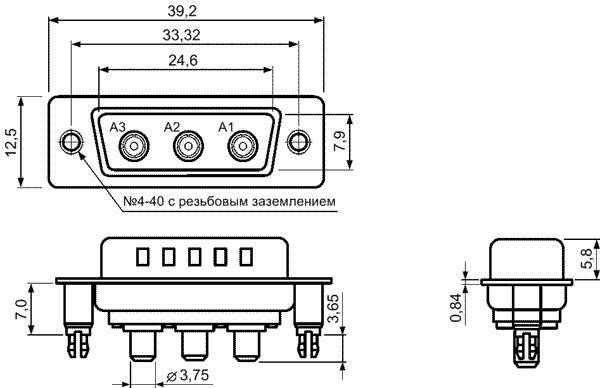

C3W3 (розетка)
C3W3 (розетка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

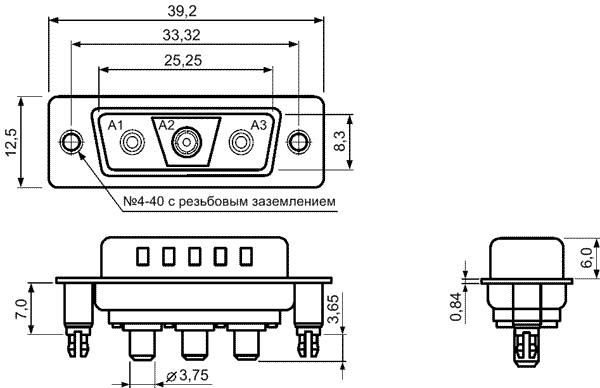

3W3C (вилка)
чертеж
3W3C (розетка)
чертеж
C7W2 (вилка)
C7W2 (вилка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

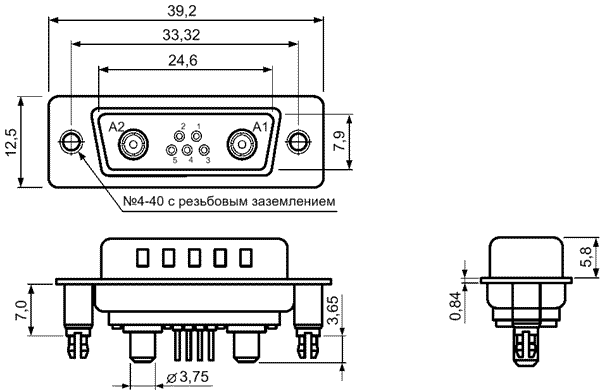

C7W2 (розетка)
C7W2 (розетка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

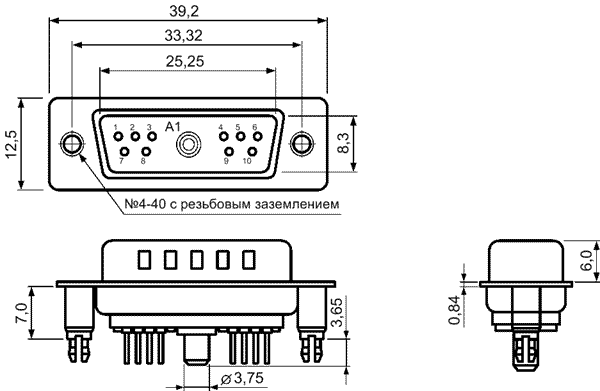

11W1 (вилка)
11W1 (вилка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж
11W1 (розетка)
11W1 (розетка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

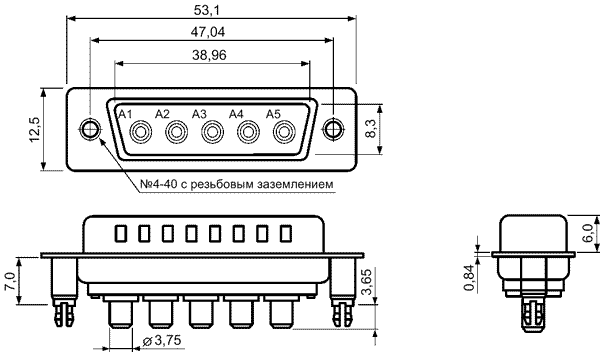

C5W5 (вилка)
C5W5 (вилка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

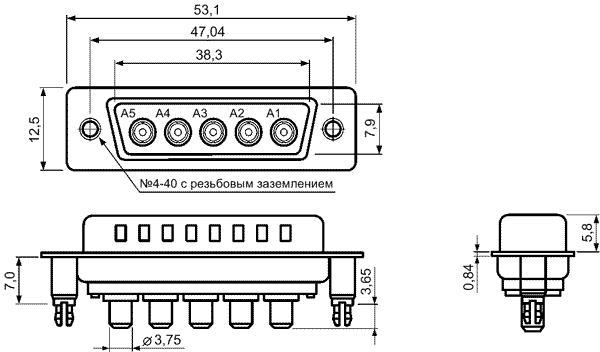

C5W5 (розетка)
C5W5 (розетка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

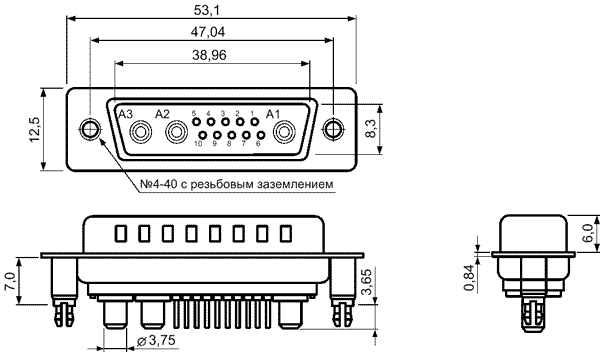

13W3 (вилка)
13W3 (вилка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

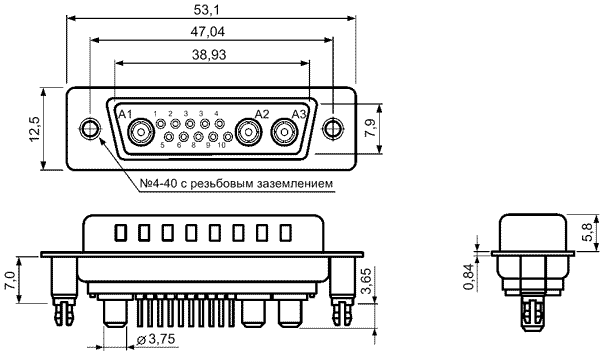

13W3 (розетка)
13W3 (розетка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

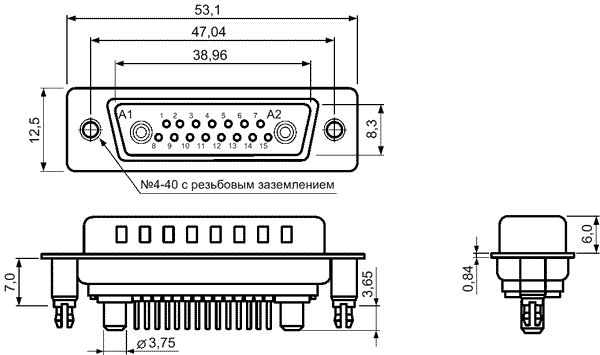

17W2 (вилка)
17W2 (вилка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

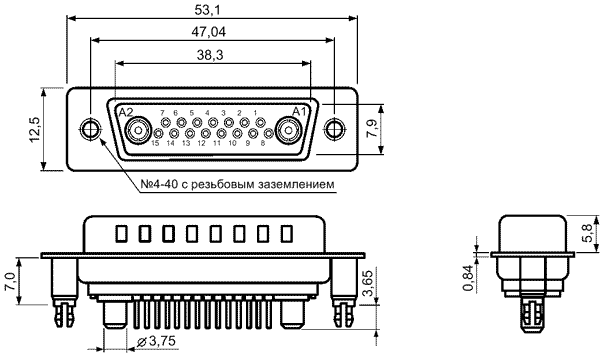

17W2 (розетка)
17W2 (розетка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

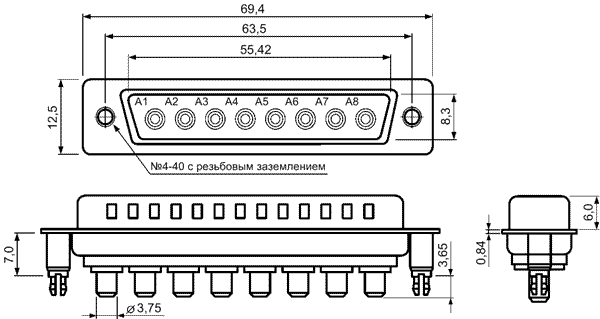

C8W8 (вилка)
C8W8 (вилка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

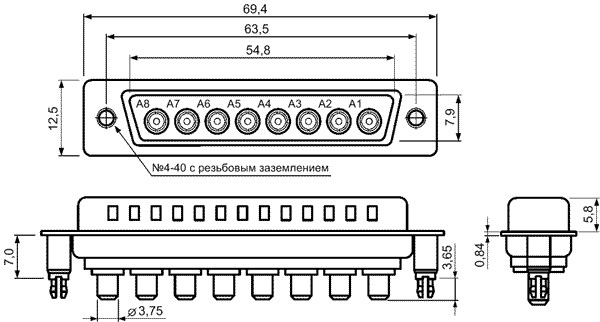

C8W8 (розетка)
C8W8 (розетка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

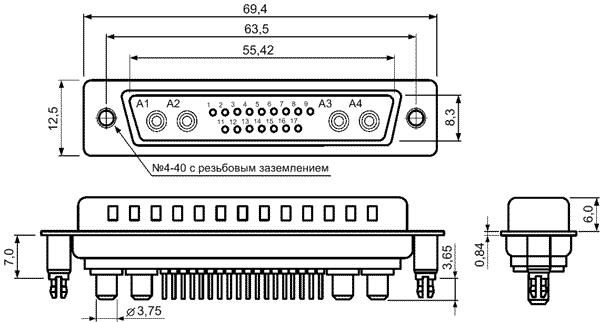

21W4 (вилка)
21W4 (вилка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

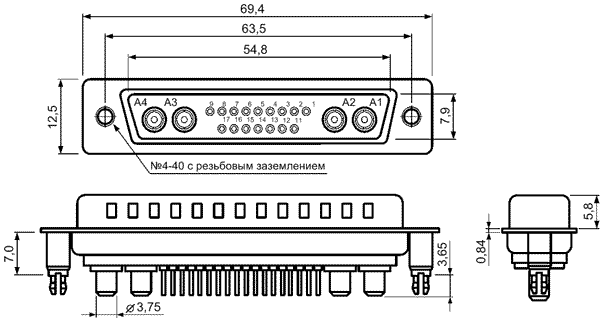

21W4 (розетка)
21W4 (розетка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

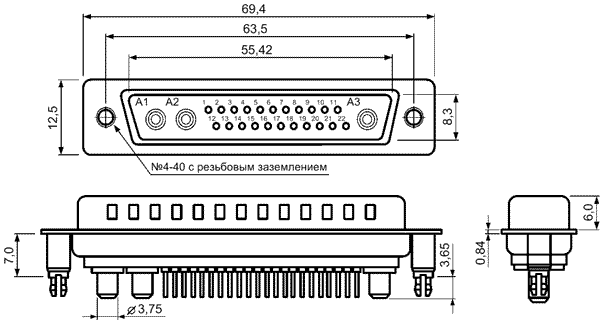

25W3 (вилка)
25W3 (вилка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

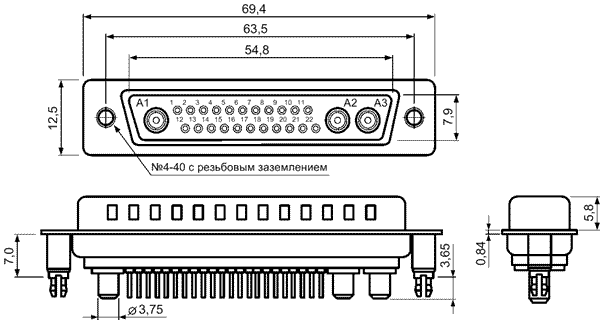

25W3 (розетка)
25W3 (розетка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

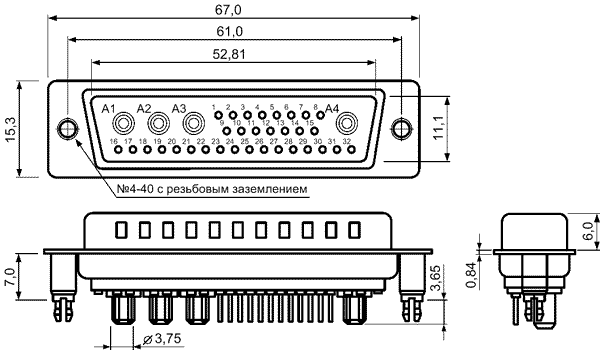

36W4 (вилка)
36W4 (вилка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

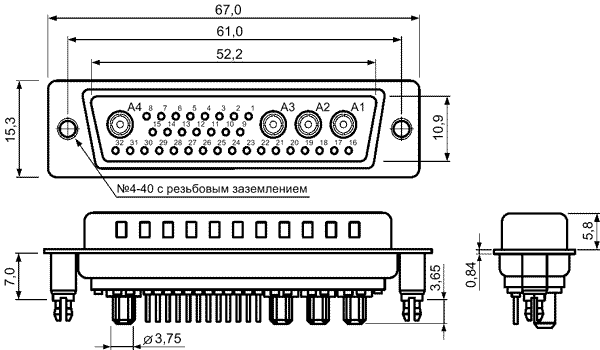

36W4 (розетка)
36W4 (розетка), 40A Мощные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
