Разъемы D-SUB комбинированные

Коаксиальные прямые комбинированные D-SUB



Корпуса комбинированных D-SUB разъемов

Коаксиальные угловые комбинированные D-SUB

20A Мощные прямые комбинированные D-SUB

40A Мощные прямые комбинированные D-SUB

20A Мощные угловые комбинированные D-SUB

40A Мощные угловые комбинированные D-SUB

  Стандартные 4-40 UNC с резьбовым заземлением.
Комбинированные со штампованными сигнальными и цанговыми коаксиальными контактами.
Верхний вход.
Металлический кожух с заземляющими зазубринами.
Возможны заклепанные шестигранные гайки или крепеж.

13W3   S   C   V   3   2   1   75   D00
1   2   3   4   5   6   7   8   9

1) Серия:
    C3W3, 3W3C, C7W2, 11W1, C5W5, 13W3,
    17W2, C8W8, 21W4, 25W3, 36W4

2) Тип:
    P0: вилка
    S0: розетка
3) Тип контакта:
    C: коаксиальный
4) Тип хвостовика контакта:
    V: прямой DIP
5) Покрытие коаксиальных контактов:
    2: Частичное золочение поверх никелерования
    3: Частичное золочение 15мкм поверх никелерования
    4: Частичное золочение 30мкм поверх никелерования
    5: Частичное золочение 50мкм поверх никелерования
6) Покрытие сигнальных контактов:
    2: Частичное золочение поверх никелерования
    3: Частичное золочение 15мкм поверх никелерования
    4: Частичное золочение 30мкм поверх никелерования
    0: без сигнального контакта
7) Цвет изолятора:
    1: черный
    6: зеленый
8) Характеристики:
    50: 50 Ом
    75: 75 Ом
9) Тип монтажа:
    000: с отверстием d=3.05мм на кожухе
    A00: приклепанная закрытая гайка 4-40 UNC спереди
    B00: приклепанная открытая гайка 4-40 UNC спереди
    C00: приклепанная открытая гайка 4-40 UNC сзади
    D00: приклепанная стойка 4-40 UNC с защелкой в плату



C3W3 (вилка)
C3W3 (вилка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB

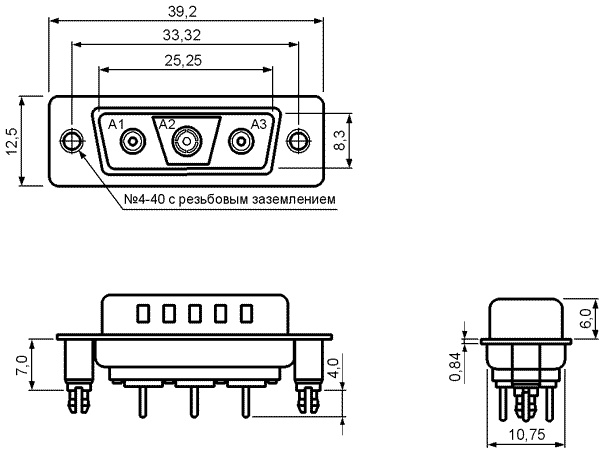

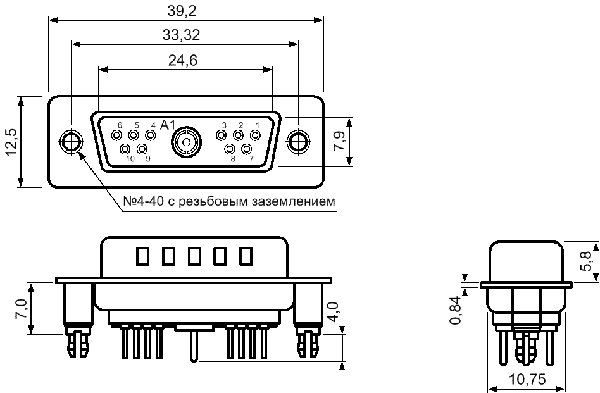

чертеж
C3W3 (розетка)
C3W3 (розетка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж
3W3C (вилка)
3W3C (вилка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

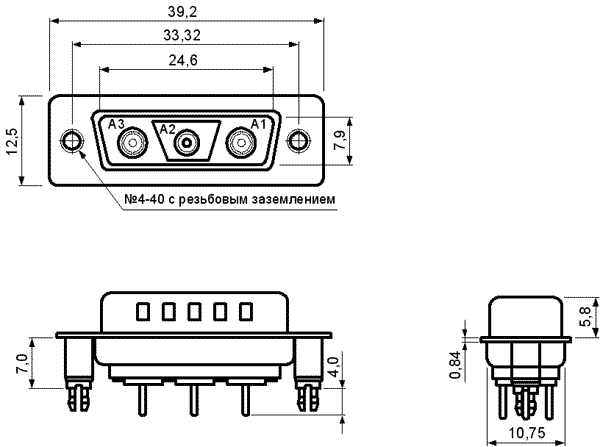

3W3C (розетка)
3W3C (розетка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

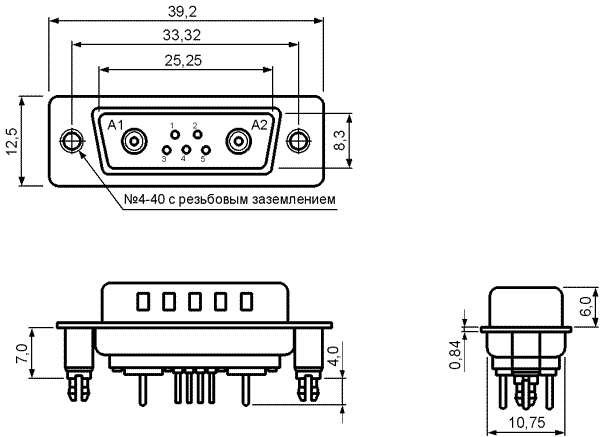

C7W2 (вилка)
C7W2 (вилка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

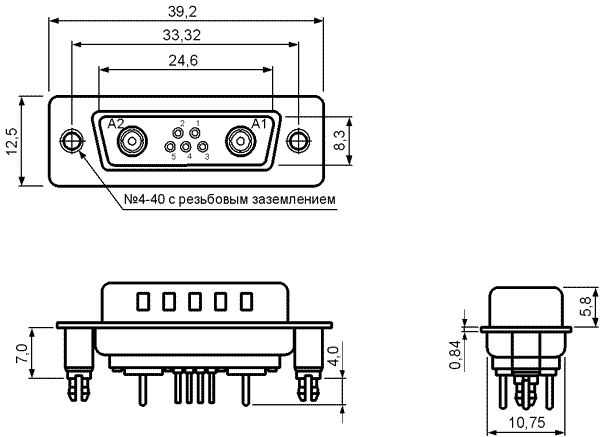

C7W2 (розетка)
C7W2 (розетка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

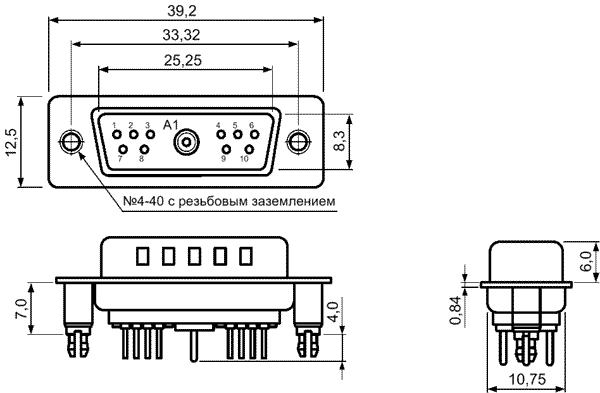

11W1 (вилка)
11W1 (вилка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж
11W1 (розетка)
11W1 (розетка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

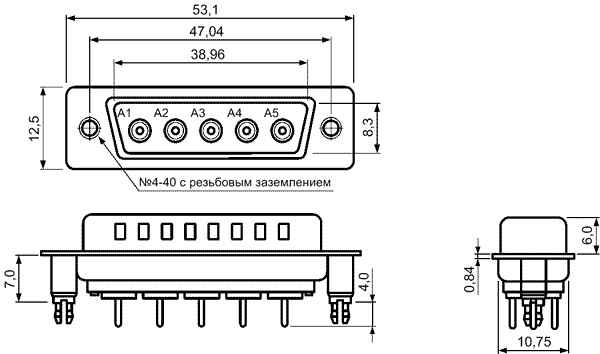

C5W5 (вилка)
C5W5 (вилка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

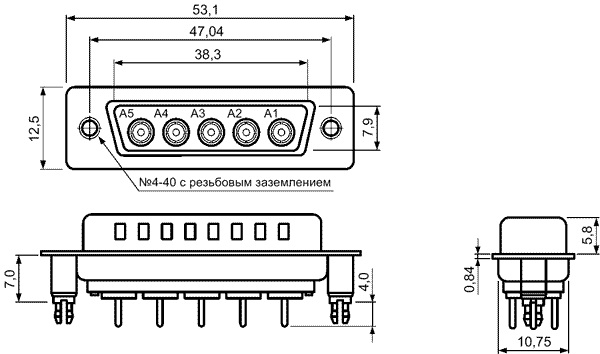

C5W5 (розетка)
C5W5 (розетка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

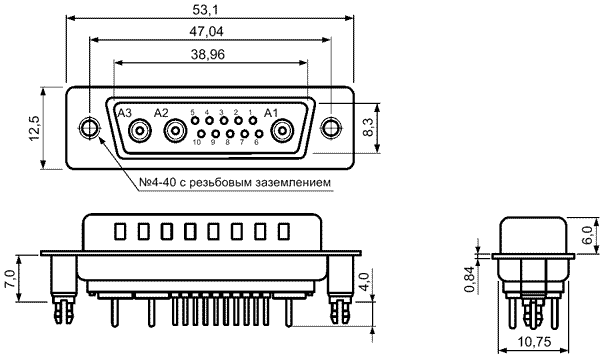

13W3 (вилка)
13W3 (вилка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

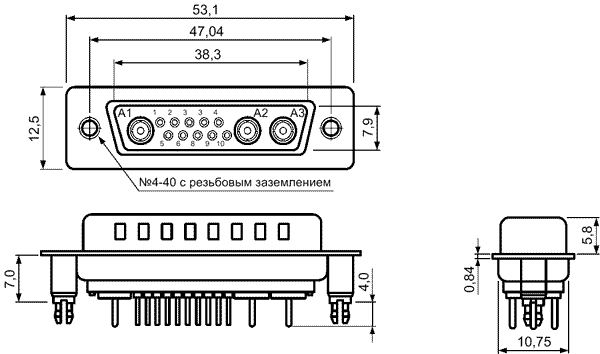

13W3 (розетка)
13W3 (розетка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

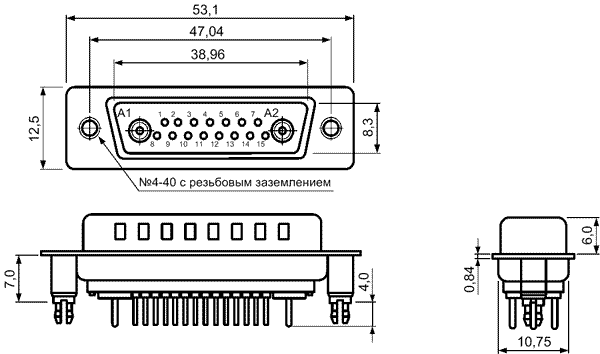

17W2 (вилка)
17W2 (вилка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

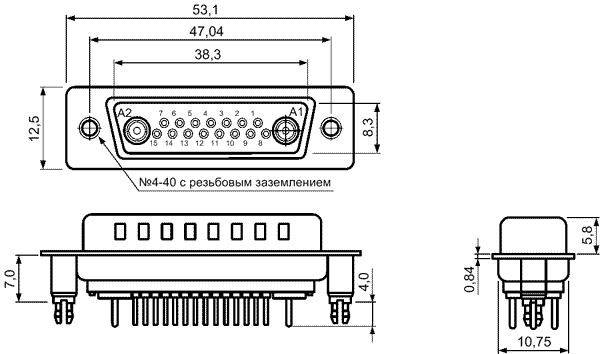

17W2 (розетка)
17W2 (розетка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

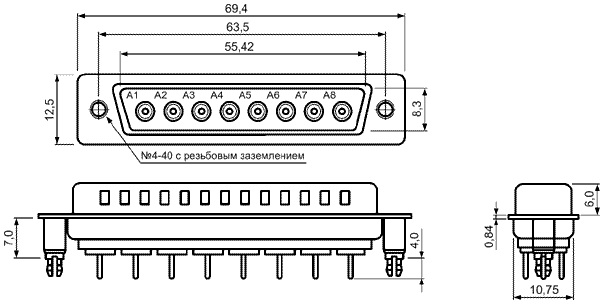

C8W8 (вилка)
C8W8 (вилка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

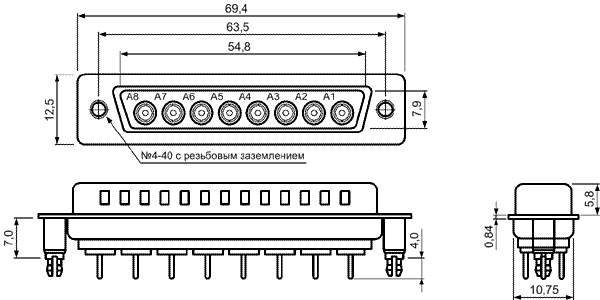

C8W8 (розетка)
C8W8 (розетка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж
21W4 (вилка)
21W4 (вилка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

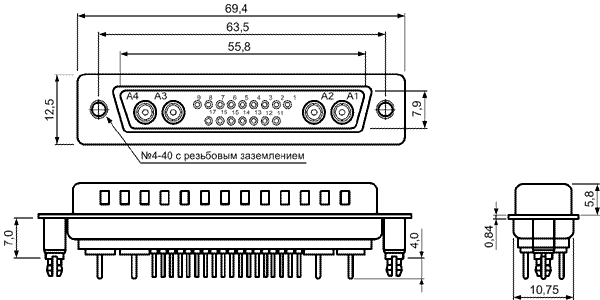

21W4 (розетка)
21W4 (розетка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

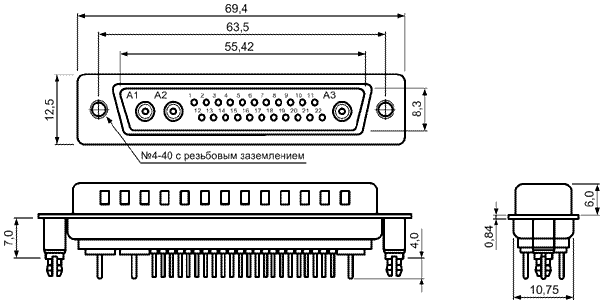

25W3 (вилка)
25W3 (вилка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

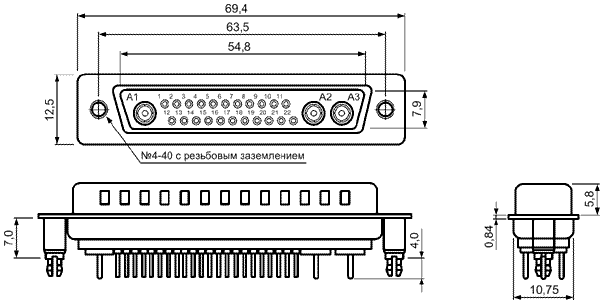

25W3 (розетка)
25W3 (розетка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж
36W4 (вилка)
36W4 (вилка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж

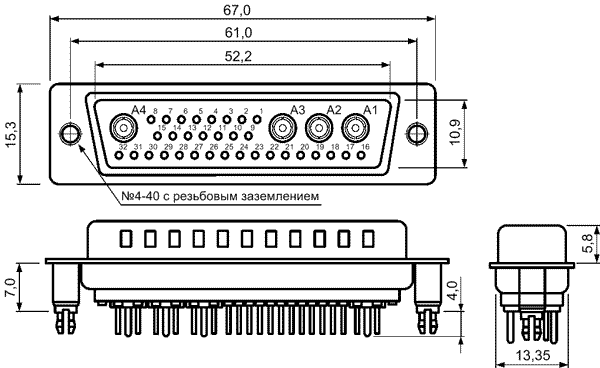

36W4 (розетка)
36W4 (розетка), Коаксиальные прямые комбинированные D-SUB, Разъемы D-SUB
чертеж
