Разъемы DIN и мини DIN

Серия 1200: мини DIN

Электрические характеристики:
Максимальный ток: 2,5 А
Максимальное переменное напряжение: 250 В
Сопротивление изоляции: 1000 МОм (мин) при 500 В пост. напряжения
Диэлектрическая стойкость: переменное напряжение 500В в течение 1 мин.
Рабочая температура: -55...+105°С

Материал:
Оболочка: никелированная сталь
Изолятор: РСТ с 30% стекловолокна, нейлон UL94V-0
Контакты: позолоченная медь, выводы для пайки луженые оловом
Втулки: медные луженые или никелированные


1200 - P - XX A
1   2   3 4

1) Серия
2) P: вилка
    S: розетка
3) Количество контактов:
    3-9
4) Тип:
    А: сборный
    M: заливаемый на кабель



Разъемы данной серии поставляются как отдельно (1200P-ххA и 1200S-ххA), так и залитыми на кабель (1200P-ххM и 1200S-ххM).
Для заливки нужен чертеж, на котором указана требуемая длина кабеля, а также наличие и размеры (при необходимости) проходного изолятора. Также требуется указать, как выглядит другой конец кабеля, который можно зачистить и залудить на заданную длину или установить необходимый разъем.




1200P-ххA
(вилка на кабель)

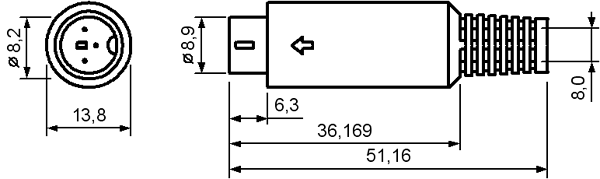

1200P-ххA (вилка на кабель), Разъемы DIN и мини DIN
чертеж
Количество
контактов
3 4 5 6 7 8 9
Расположение

Код Марка Кол-во контактов
23691 1200P-03A 3
23692 1200P-04A 4
19182 1200P-05A 5
17190 1200P-06A 6
23696 1200P-07A 7
18053 1200P-08A 8
23697 1200P-09A 9
1200S-ххA
(розетка на кабель)

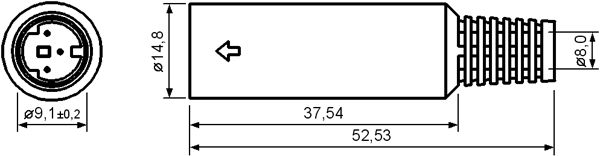

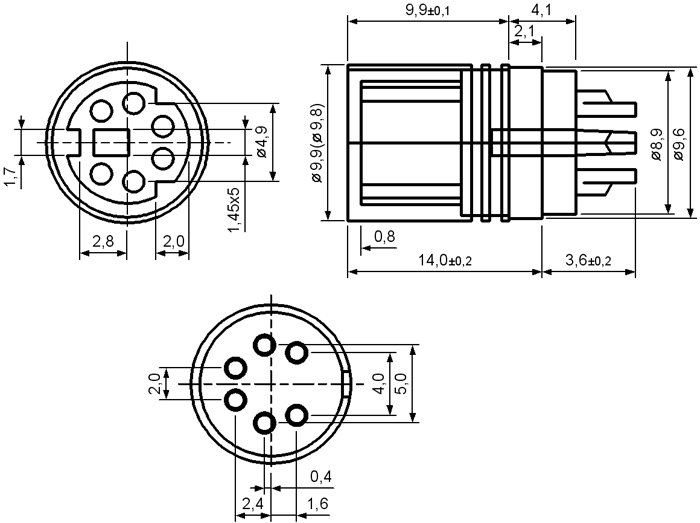

1200S-ххA (розетка на кабель), Разъемы DIN и мини DIN
чертеж
Количество
контактов
3 4 5 6 7 8 9
Расположение

Код Марка Кол-во контактов
23702 1200S-03A 3
23703 1200S-04A 4
23704 1200S-05A 5
17189 1200S-06A 6
23705 1200S-07A 7
18052 1200S-08A 8
23706 1200S-09A 9
1200P-ххM
(вилка на кабель)

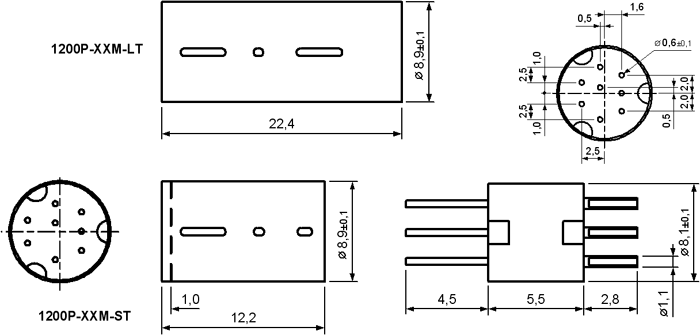

1200P-ххM (вилка на кабель), Разъемы DIN и мини DIN
чертеж
Количество
контактов
3 4 5 6 7 8
Расположение

Код Марка Кол-во контактов
23707 1200P-03M 3
23708 1200P-04M 4
23744 1200P-05M 5
23711 1200P-06M 6
23712 1200P-07M 7
23713 1200P-08M 8
1200S-ххM
(розетка на кабель)
1200S-ххM (розетка на кабель), Разъемы DIN и мини DIN
чертеж
Количество
контактов
3 4 5 6 7 8
Расположение

Код Марка Кол-во контактов
23714 1200S-03M 3
23715 1200S-04M 4
23716 1200S-05M 5
23745 1200S-06M 6
23746 1200S-07M 7
23747 1200S-08M 8
1200-ххM
(прямая розетка на плату)

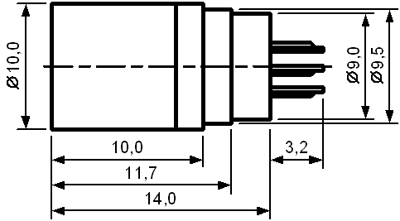

1200-ххM (прямая розетка на плату), Разъемы DIN и мини DIN
чертеж
Количество
контактов
3 4 5 6 7 8
Расположение

Код Марка Кол-во контактов
23720 1200-03M 3
23721 1200-04M 4
23710 1200-05M 5
23717 1200-06M 6
23718 1200-07M 7
23719 1200-08M 8
