Разъемы для плоского кабеля (шлейфа) серии IDC > 2,0 x 2,0 мм

2016S-XX (BH2-XX) серия

вилки закрытые прямые на плату для монтажа в отверстия, шаг 2,0 мм x 2,0мм


Вилки закрытые прямые на плату для монтажа в отверстия серии 2016S-XX (BH2-XX), шаг 2,0 мм x 2,0мм, Разъемы для плоского кабеля серии IDC



2016S - XX
1   2

1) серия
2) количество контактов

Вилки закрытые прямые на плату для монтажа в отверстия серии 2016S-XX (BH2-XX), шаг 2.00x2.00 мм предназначены для применения внутри электронной аппаратуры.
Вилки закрытые прямые на плату для монтажа в отверстия серии 2016S-XX (BH2-XX), шаг 2.00x2.00 мм поставляются со склада в Москве и под заказ с фабрики.

Электрические характеристики:
Максимальный ток: 2 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза


код
товара
марка аналог кол-во
контактов

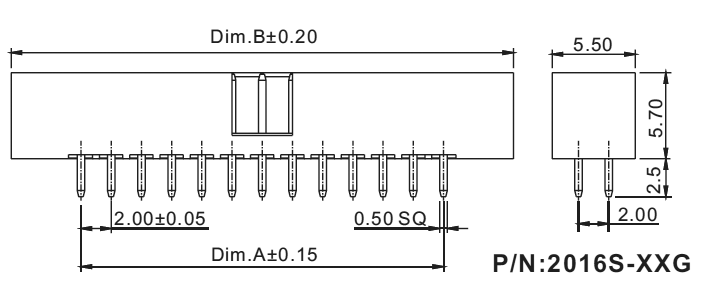

Размеры, мм
A B
63638 2016S-08G BH2-08 2x4 8.00 15.25
17412 2016S-10G BH2-10 2x5 10.00 17.25
47998 2016S-12G BH2-12 2x6 12.00 19.25
47999 2016S-14G BH2-14 2x7 14.00 21.25
48000 2016S-16G BH2-16 2x8 16.00 23.25
48001 2016S-20G BH2-20 2x10 20.00 27.25
48002 2016S-22G BH2-22 2x11 22.00 29.25
48003 2016S-24G BH2-24 2x12 24.00 31.25
48004 2016S-26G BH2-26 2x13 26.00 33.25
48005 2016S-30G BH2-30 2x15 30.00 37.25
48006 2016S-34G BH2-34 2x17 34.00 41.25
48007 2016S-36G BH2-36 2x18 36.00 43.25
48008 2016S-40G BH2-40 2x20 40.00 47.25
48009 2016S-44G BH2-44 2x22 44.00 51.25
48010 2016S-50G BH2-50 2x25 50.00 57.25
48011 2016S-60G BH2-60 2x30 60.00 67.25
48012 2016S-64G BH2-64 2x32 64.00 71.25

Вилки закрытые прямые на плату для монтажа в отверстия серии 2016S-XX (BH2-XX), шаг 2,0 мм x 2,0мм, Разъемы для плоского кабеля серии IDC

Разметка платы
