| Разъемы для плоского кабеля (шлейфа) серии IDC > 1,27 x 1,27 мм |

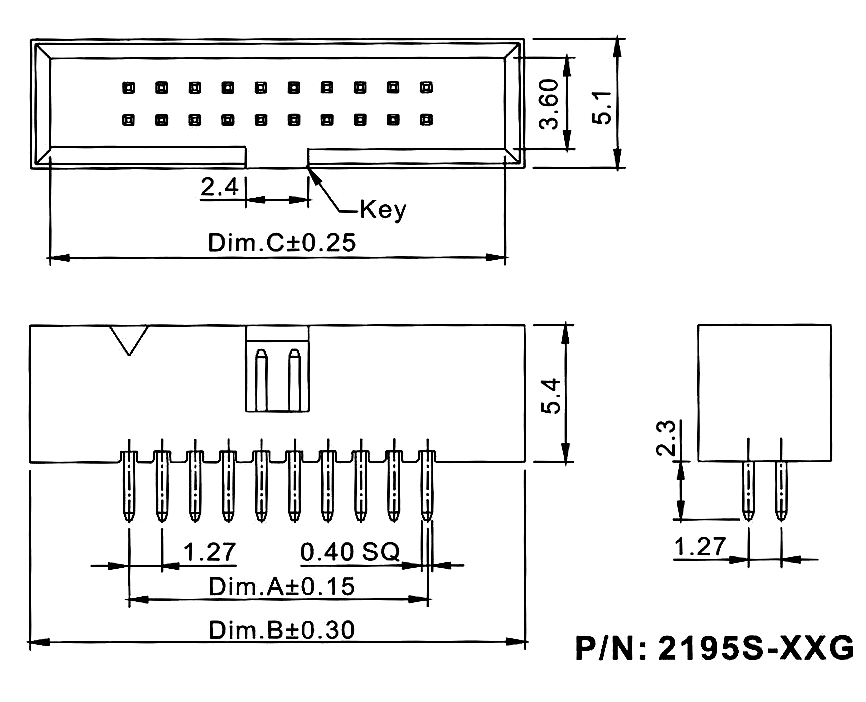

2195S-XXG (BH1,27-XX) серия |
|
вилки закрытые прямые на плату для монтажа в отверстия, шаг 1,27 мм x 1,27мм
|
|
|
|
1) серия
2) количество контактов
3) частичное золочение |
Вилки закрытые прямые на плату для монтажа в отверстия, шаг 1,27 мм x 1,27мм серии 2195S-XXG (BH1,27-XX) предназначены для
применения внутри электронной аппаратуры.
Вилки закрытые прямые на плату для монтажа в отверстия, шаг 1,27 мм x 1,27мм серии 2195S-XXG (BH1,27-XX) поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, частично позолоченная
|
| 47953 |
2195S-006G |
BH1.27-06 |
2x3 |
2.54 |
10.11 |
8.61 |
| 204504 |
2195S-008G |
BH1.27-08 |
2x4 |
3.81 |
5.08 |
6.35 |
| 47954 |
2195S-010G |
BH1.27-10 |
2x5 |
5.08 |
12.65 |
11.15 |
| 47955 |
2195S-012G |
BH1.27-12 |
2x6 |
6.35 |
13.92 |
12.42 |
| 47956 |
2195S-014G |
BH1.27-14 |
2x7 |
7.62 |
15.19 |
13.69 |
| 47957 |
2195S-016G |
BH1.27-16 |
2x8 |
8.89 |
16.46 |
14.96 |
| 47958 |
2195S-020G |
BH1.27-20 |
2x10 |
11.43 |
19.00 |
17.50 |
| 80105 |
2195S-026G |
BH1.27-26 |
2x13 |
15.24 |
22.81 |
21.31 |
| 80106 |
2195S-030G |
BH1.27-30 |
2x15 |
17.78 |
25.35 |
23.85 |
| 80107 |
2195S-034G |
BH1.27-34 |
2x17 |
20.32 |
27.89 |
26.39 |
| 80108 |
2195S-040G |
BH1.27-40 |
2x20 |
24.13 |
31.70 |
30.20 |
| 80109 |
2195S-044G |
BH1.27-44 |
2x22 |
26.67 |
34.24 |
32.74 |
| 80110 |
2195S-050G |
BH1.27-50 |
2x25 |
30.48 |
38.05 |
36.55 |
| 80111 |
2195S-060G |
BH1.27-60 |
2x30 |
36.83 |
44.40 |
42.90 |
| 80112 |
2195S-064G |
BH1.27-64 |
2x32 |
39.37 |
46.94 |
45.44 |
| 136728 |
2195S-068G |
BH1.27-68 |
2x34 |
41.91 |
49.48 |
47.98 |
| 80113 |
2195S-080G |
BH1.27-80 |
2x40 |
49.53 |
57.10 |
55.60 |
| 80104 |
2195S-100G |
BH1.27-100 |
2x50 |
62.23 |
68.90 |
57.40 |
|
|
|
|
|
|
