| Разъемы для плоского кабеля (шлейфа) серии IDC > 1,27 x 1,27 мм |

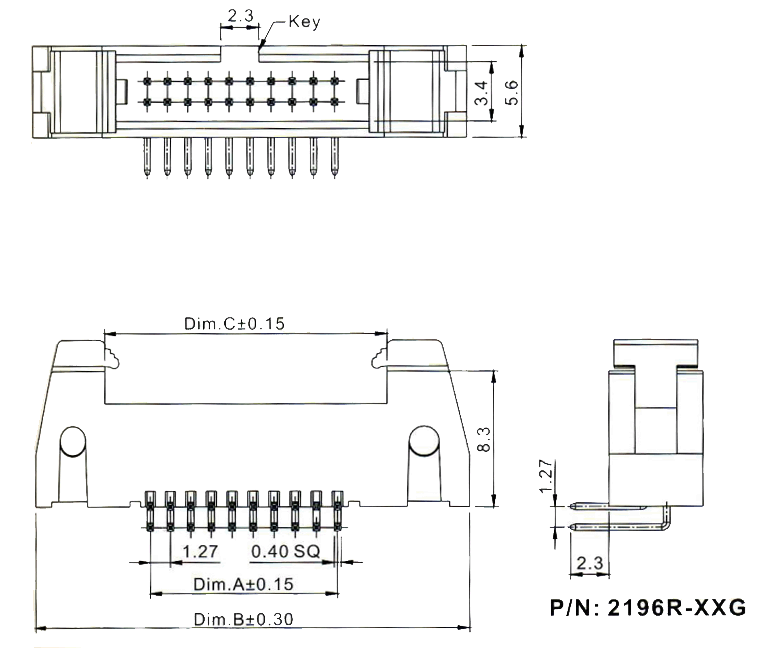

2196R-XXG (SCM1,27R-XX) серия |
|
вилки закрытые с защелками угловые на плату для монтажа в отверстия, шаг 1,27 мм x 1,27мм
|
|
|
|
1) серия
2) количество контактов
3) частичное золочение
|
Вилки закрытые с защелками угловые на плату для монтажа в отверстия, шаг 1,27 мм x 1,27мм серии 2196R-XXG (SCM1,27R-XX) предназначены для применения внутри электронной аппаратуры.
Вилки закрытые с защелками угловые на плату для монтажа в отверстия, шаг 1,27 мм x 1,27мм серии 2196R-XXG (SCM1,27R-XX) поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, частично позолоченная
|
| 52847 |
2196R-06G |
SCM1.27R-06 |
2x3 |
2.54 |
18.31 |
8.46 |
| 52848 |
2196R-10G |
SCM1.27R-10 |
2x5 |
5.08 |
20.85 |
11.00 |
| 52849 |
2196R-12G |
SCM1.27R-12 |
2x6 |
6.35 |
22.12 |
12.27 |
| 52850 |
2196R-14G |
SCM1.27R-14 |
2x7 |
7.62 |
23.39 |
13.54 |
| 52851 |
2196R-16G |
SCM1.27R-16 |
2x8 |
8.89 |
24.66 |
14.81 |
| 52852 |
2196R-20G |
SCM1.27R-20 |
2x10 |
11.43 |
27.20 |
17.35 |
| 136733 |
2196R-26G |
SCM1.27R-26 |
2x13 |
15.24 |
31.01 |
21.16 |
| 136734 |
2196R-30G |
SCM1.27R-30 |
2x15 |
17.78 |
33.55 |
23.70 |
| 136735 |
2196R-34G |
SCM1.27R-34 |
2x17 |
20.32 |
36.09 |
26.24 |
| 136736 |
2196R-40G |
SCM1.27R-40 |
2x20 |
24.13 |
39.90 |
30.05 |
| 136737 |
2196R-44G |
SCM1.27R-44 |
2x22 |
26.67 |
42.44 |
32.59 |
| 136738 |
2196R-50G |
SCM1.27R-50 |
2x25 |
30.48 |
46.25 |
36.40 |
| 136739 |
2196R-60G |
SCM1.27R-60 |
2x30 |
36.83 |
52.60 |
42.75 |
| 136740 |
2196R-64G |
SCM1.27R-64 |
2x32 |
39.37 |
55.14 |
45.29 |
| 136741 |
2196R-66G |
SCM1.27R-66 |
2x33 |
40.64 |
56.41 |
46.56 |
| 136742 |
2196R-68G |
SCM1.27R-68 |
2x34 |
41.91 |
57.68 |
47.83 |
|
|
|
|
|
