Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54

2316S-XXG-CG (BH-XX) серия

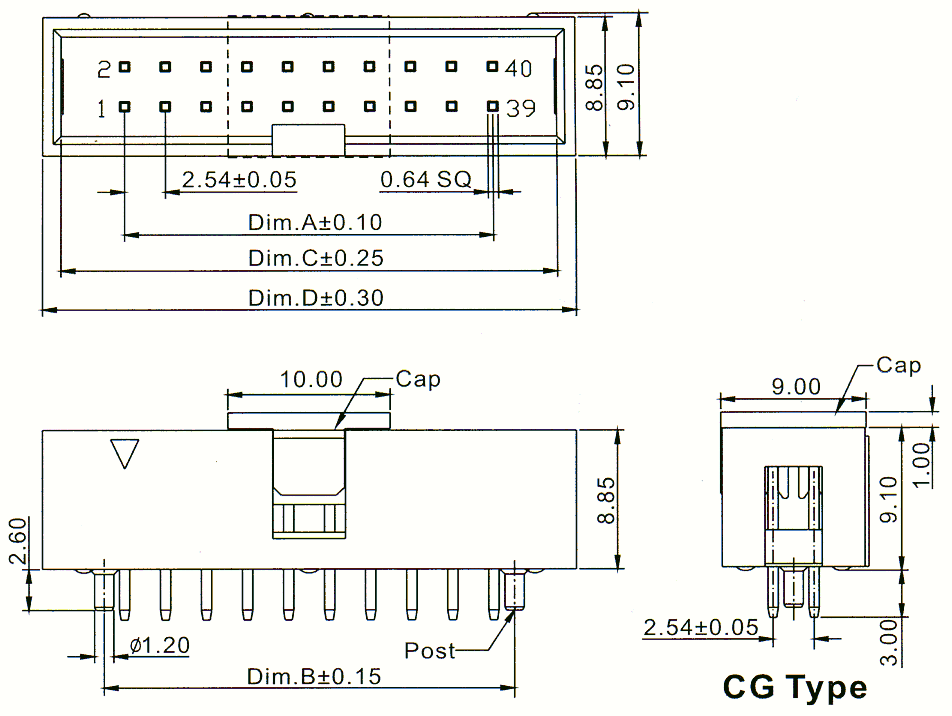

вилка закрытая прямая с монтажной крышкой на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм


2316S-XXG-CG (BH-XX) серия, вилка закрытая прямая с монтажной крышкой на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC



2316S - XX G - CG
1   2 3   4

1) серия
2) количество контактов
3) частичное золочение
4) с крышкой и направляющими в плату

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Марка Наименование Кол-во
контактов
Размеры, мм
A B C D
2316S-06G-CG BH-6 6 5,08 7,62 12,96 15,28
2316S-08G-CG BH-8 8 7,62 10,16 15,50 17,82
2316S-10G-CG BH-10 10 10,16 12,70 18,04 20,36
2316S-12G-CG BH-12 12 12,70 15,24 20,58 22,90
2316S-14G-CG BH-14 14 15,24 17,78 23,12 25,44
2316S-16G-CG BH-16 16 17,78 20,32 25,66 27,98
2316S-20G-CG BH-20 20 22,86 25,40 30,74 33,06
2316S-24G-CG BH-24 24 27,94 30,48 35,82 38,14
2316S-26G-CG BH-26 26 30,48 33,02 38,36 40,68
2316S-30G-CG BH-30 30 35,56 38,10 43,44 45,76
2316S-34G-CG BH-34 34 40,64 43,18 48,52 50,84
2316S-40G-CG BH-40 40 48,26 50,80 56,14 58,46
2316S-50G-CG BH-50 50 60,96 63,50 68,84 71,16
2316S-60G-CG BH-60 60 73,66 76,20 81,54 83,86
2316S-64G-CG BH-64 64 78,74 81,28 86,62 88,94

2316S-XXG-CG (BH-XX) серия, вилка закрытая прямая с монтажной крышкой на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC

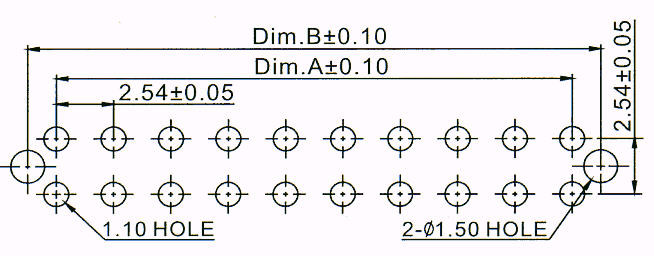

Разметка платы:
