| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 |
2316S-xxG (BH-xx, DS1013-xxSSiB1, IDC-xxS) серия |
|

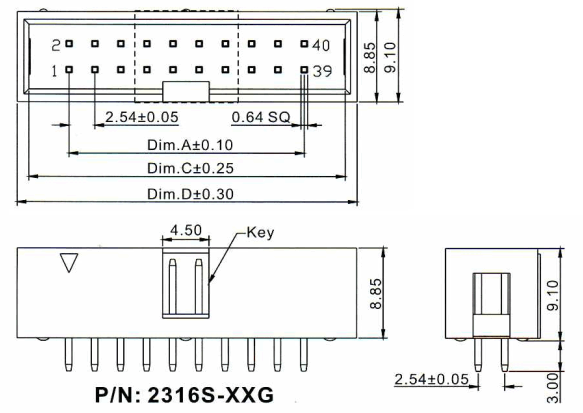

вилки закрытые прямые на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм
|
|
|
1) серия:
2316
2) Тип:
S: прямой
R: угловой
SM: для поверхностного монтажа
3) количество контактов (6...64):
06: 2x3
08: 2x4
10: 2x5
12: 2x6
14: 2x7
16: 2x8
20: 2x10
24: 2x12
26: 2x13
30: 2x15
34: 2x17
40: 2x20
50: 2x25
60: 2x30
64: 2x32
4) Покрытие контактов:
G: золочение
|
Вилки закрытые прямые на плату для монтажа в отверстия серии 2316S-xxG (BH-xx, DS1013-xxSSB1, IDC-xxS), шаг 2.54x2.54 мм предназначены для применения совместно с серией 4401 внутри электронной аппаратуры.
Вилки закрытые прямые на плату для монтажа в отверстия серии 2316S-xxG (BH-xx, DS1013-xxSSB1, IDC-xxS), шаг 2.54x2.54 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза
|
| 48137 |
2316S-06G |
BH-06, DS1013-06S, IDC-06MS |
2x3 |
5,08 |
7,62 |
12,96 |
15,28 |
| 18474 |
2316S-08G |
BH-08, DS1013-08S, IDC-08MS |
2x4 |
7,62 |
10,16 |
15,50 |
17,82 |
| 16495 |
2316S-10G |
BH-10, DS1013-10S, IDC-10MS |
2x5 |
10,16 |
12,70 |
18,04 |
20,36 |
| 48138 |
2316S-12G |
BH-12, DS1013-12S, IDC-12MS |
2x6 |
12,70 |
15,24 |
20,58 |
22,90 |
| 16540 |
2316S-14G |
BH-14, DS1013-14S, IDC-14MS |
2x7 |
15,24 |
17,78 |
23,12 |
25,44 |
| 16505 |
2316S-16G |
BH-16, DS1013-16S, IDC-16MS |
2x8 |
17,78 |
20,32 |
25,66 |
27,98 |
| 16627 |
2316S-20G |
BH-20, DS1013-20S, IDC-20MS |
2x10 |
22,86 |
25,40 |
30,74 |
33,06 |
| 17118 |
2316S-24G |
BH-24, DS1013-24S, IDC-24MS |
2x12 |
27,94 |
30,48 |
35,82 |
38,14 |
| 16541 |
2316S-26G |
BH-26, DS1013-26S, IDC-26MS |
2x13 |
30,48 |
33,02 |
38,36 |
40,68 |
| 17714 |
2316S-30G |
BH-30, DS1013-30S, IDC-30MS |
2x15 |
35,56 |
38,10 |
43,44 |
45,76 |
| 35722 |
2316S-34G |
BH-34, DS1013-34S, IDC-34MS |
2x17 |
40,64 |
43,18 |
48,52 |
50,84 |
| 17712 |
2316S-40G |
BH-40, DS1013-40S, IDC-40MS |
2x20 |
48,26 |
50,80 |
56,14 |
58,46 |
| 48139 |
2316S-50G |
BH-50, DS1013-50S, IDC-50MS |
2x25 |
60,96 |
63,50 |
68,84 |
71,16 |
| 48140 |
2316S-60G |
BH-60, DS1013-60S, IDC-60MS |
2x30 |
73,66 |
76,20 |
81,54 |
83,86 |
| 48141 |
2316S-64G |
BH-64, DS1013-64S, IDC-64MS |
2x32 |
78,74 |
81,28 |
86,62 |
88,94 |
Разметка платы
|
|
|
|
|
